06 Запуск двигателя и вождение
Регулировка направления света фар
06
``
157
Галогенные фары
X
X
X
X
3
4
1
2
G028559

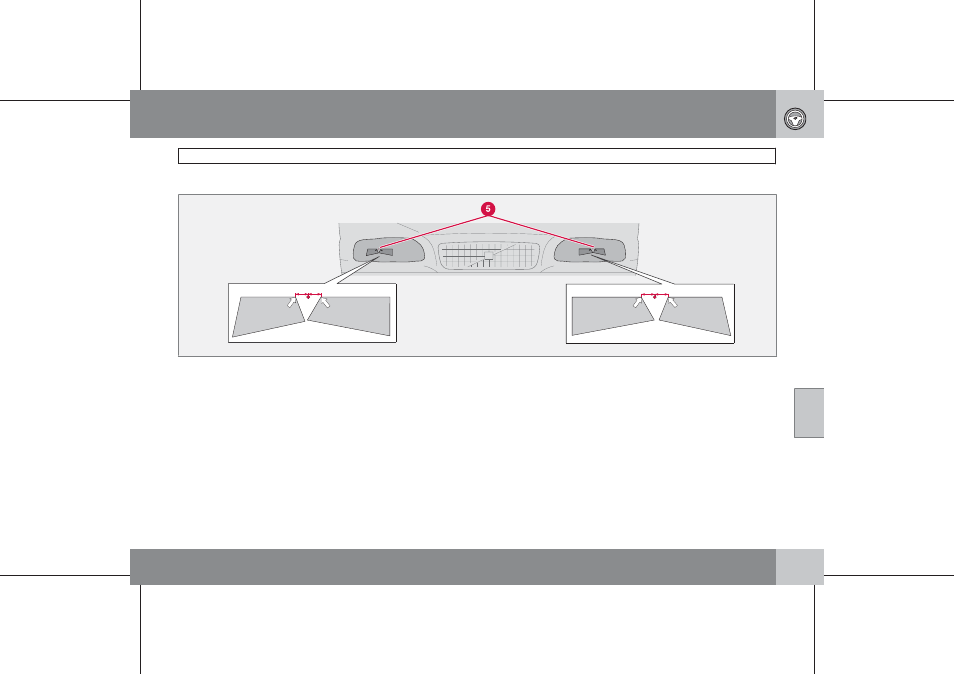

Размещение маскировки на галогенных фарах, 1 и 2 левостороннее управление, 3 и 4 правостороннее управление
Вариант для левостороннего
движения
Скопируйте шаблон 1 и 2, проверьте соот-
ветствие размеров. Перенесите шаблон на
самоклеящийся водостойкий материал и
вырежьте его.
Базовые размеры
Шаблон 1: (3) = 70 мм, (4) = 40 мм.
Расстояние (Х) до отметки на стекле фары
(5): 13 мм.
Шаблон 2: (6) = 55 мм, (7) = 40 мм.
Расстояние (Х) до отметки на стекле фары
(8): 18 мм.
Вариант для правостороннего
движения
Скопируйте шаблон 3 и 4, проверьте соот-
ветствие размеров. Перенесите шаблон на
самоклеящийся водостойкий материал и
вырежьте его.
Базовые размеры
Шаблон 3: (1) = 55 мм, (2) = 41 мм.
Расстояние (Х) до отметки на стекле фары
(5): 17 мм.
Шаблон 4: (6) = 70 мм, (7) = 39 мм.
Расстояние (Х) до отметки на стекле фары
(8): 14 мм.
