1. Функции блоков элементов управления

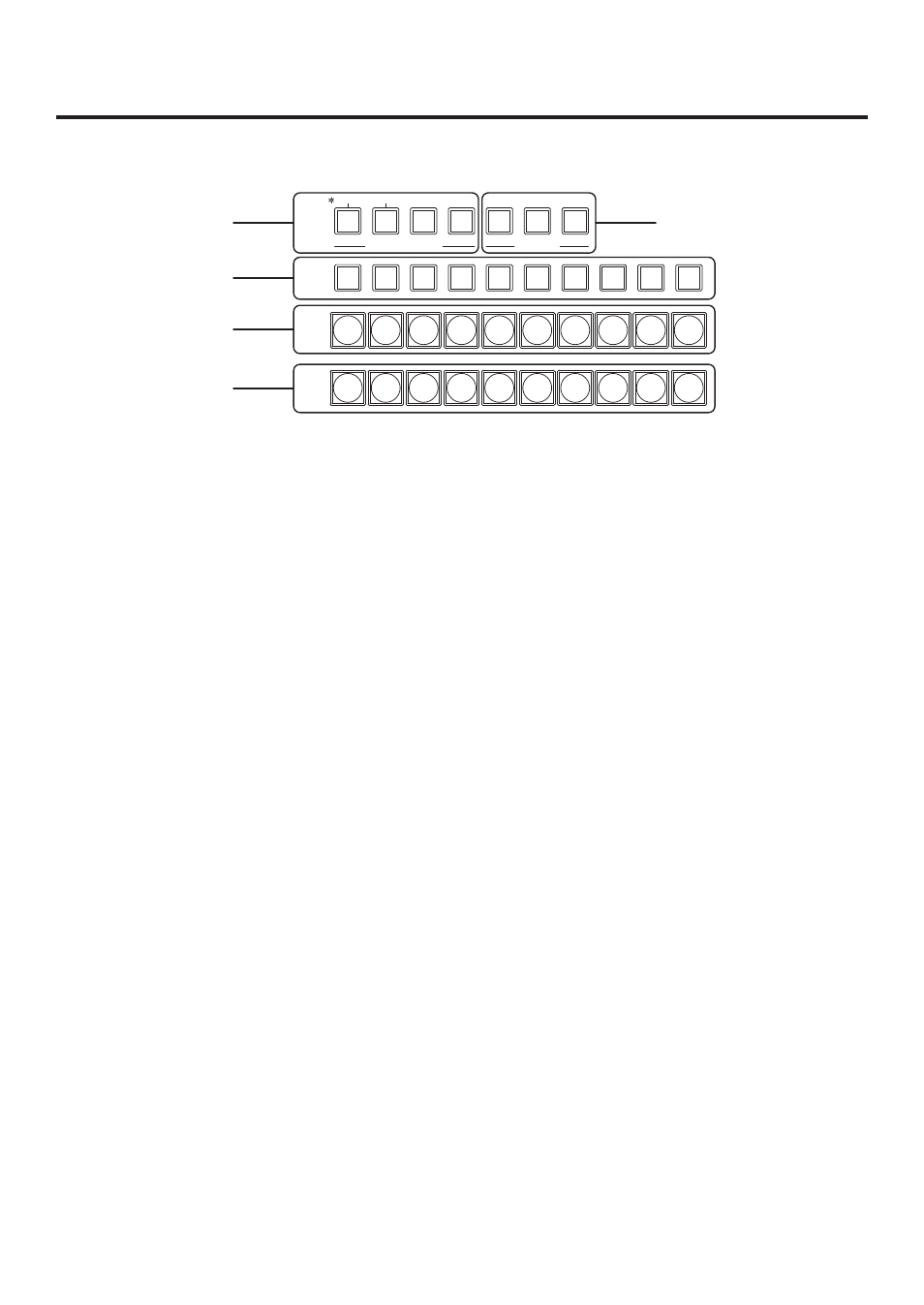

1-2. Блок коммутации
F1 F2 F3 F4 F5
KEY DSK PinP AUX CLN PVW PGM 1 2
USER AUX SOURCE AUX BUS DELEGATION
1 2 3 4 5 6 7 8 9 10
AUX
PGM/A
PST/B
AMB:FILL / GRN:SOURCE


 

3
Кнопки шины коммутации PGM/A [PGM/A от 1 до 10]
Служат для выбора видеосигналов шины PGM/A. Для триггерной системы всегда включены видеосигналы основной линии
(PGM).
4
Кнопки микширования шины PST/B [PST/B от 1 до 10]
Служат для выбора видеосигналов шины PST/B. Для триггерной системы всегда включены следующие подготовленные
изображения (PST).
5
Кнопки выбора шины AUX [KEY, DSK, PinP, AUX]
С помощью кнопок KEY, DSK, PinP или AUX осуществляется переключение шины, выбранной с помощью переключателей
коммутации шины AUX (7). Индикатор нажатой кнопки будет светиться.
[KEY]: Нажмите эту кнопку для переключения копок шины AUX на шину эффектов заполнения или на шину исходного
сигнала. (Каждый раз при нажатии этой кнопки происходит переключение между шиной эффектов заполнения и
шиной исходного сигнала. При выборе шины эффектов заполнения индикатор кнопки светится желтым цветом,
а при выборе шины исходного сигнала он светится зеленым цветом.)
[DSK]: Нажмите эту кнопку для переключения кнопок коммутации шины AUX на шину DSK заполнения или на шину
DSK исходного сигнала. (Каждый раз при нажатии этой кнопки происходит переключение между шиной
DSK эффектов заполнения и шиной DSK исходного сигнала. При выборе шины DSK эффектов заполнения
индикатор кнопки светится желтым цветом, а при выборе шины DSK исходного сигнала он светится зеленым
цветом.)
[PinP]: Нажмите эту кнопку для переключения кнопок коммутации шины AUX на шину PinP.
[AUX]: Нажмите эту кнопку для переключения кнопок коммутации шины AUX на шину AUX.
6
Специализированные кнопки переключения шины AUX [CLN, PVW, PGM]
Эти кнопки служат для переключения выбора источника шины AUX при светящемся индикаторе кнопки [AUX]. Индикатор
нажатой кнопки будет светиться желтым цветом.
[CLN]: На шину AUX выводятся чистые сигналы.
[PVW]: На шину AUX выводятся сигналы PVW.
[PGM]: На шину AUX выводятся сигналы PGM.
7
Кнопки выбора переключения AUX
Эти кнопки служат для выбора источника шины, выбранной с помощью кнопки переключения шины [AUX] (5).
