1
1. Функции блоков элементов управления

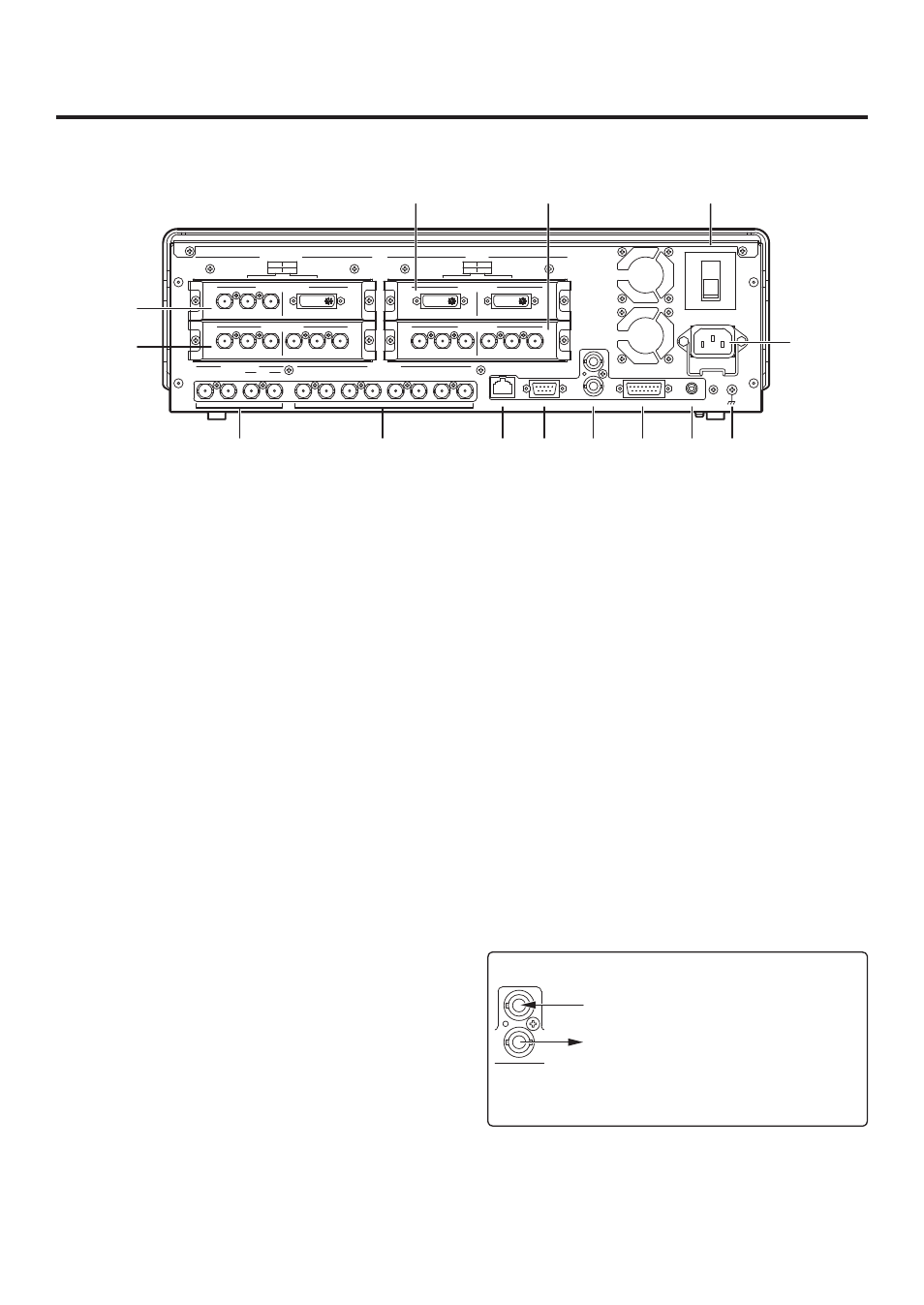

1-9. Блок разъемов на задней панели
POWER
OUT
UTIL1
REF
GPI
SLOT2
2
SLOT
4
UTIL2
UTIL3
UTIL4
SLOT1
1
SLOT2
8
~
IN
IN
OUT
IN
OUT
SDI INPUTS
TALLY
1
UTIL6
6
2
1
INPUTS
SIGNAL
SDI OUTPUTS
GND
IN
OUT
UTIL OUTPUTS
1
UTIL5
7
SLOT
3
OFF
2
SLOT1
2
5
SLOT
SLOT
PGM
RS422
ETHERNET
IN
ON
ANALOG INPUTS
Y
Pb
Pr
Y
Pb
Pr
DVI INPUTS
ANALOG OUTPUTS
Y
Pb
Pr
Y
Pb
Pr
DVI/ANALOG OUTPUTS
Y
Pb
Pr
DVI-I
DVI-I
DVI-I
R
Разъемы сигналов SDI [DIGITAL INPUTS 1 - 4]
IN: Входной сигнал SDI; OUT: активный сквозной выход
S
Дополнительный входной разъем SLOT1 [INPUT 5, 6] (дополнительные)
T
Дополнительный входной разъем SLOT2 [INPUT 7, 8] (дополнительные)
К каждому из этих разъемов может быть подключена плата (со встроенным повышающим преобразователем), входная
плата SDI, аналоговая входная плата или входная плата DVI.
Дополнительные данные можно получить в инструкциях по эксплуатации соответствующих вспомогательных плат.
U
Разъемы выхода сигнала SDI [DIGITAL OUTPUTS PGM, OUTPUT 1, 2]
PGM:
Выходные разъемы PGM
OUTPUT 1, 2: Сигналы на этих разъемах могут быть назначены с помощью меню.
V
Дополнительный выходной разъем SLOT1 [OUTPUT 3, 4] (дополнительные)
К этому разъему может подключаться либо аналоговая выходная плата, либо платы выходного сигнала DVI (OUTPUT3:
DVI, OUTPUT4: аналоговый).
Дополнительные данные можно получить в инструкциях по эксплуатации соответствующих вспомогательных плат.
W
Дополнительный выходной разъем SLOT2 [OUTPUT 5, 6] (дополнительные)
К этому разъему может подключаться либо аналоговая выходная плата, либо платы выходного сигнала DVI (OUTPUT5:
DVI, OUTPUT6: аналоговый).
Дополнительные данные можно получить в инструкциях по эксплуатации соответствующих вспомогательных плат.
X
Опорный входной разъем / выходной разъем BB
сигнала “черного поля” [REF]
Проходной выход в режиме внешней синхронизации.
Если проходной выход не будет использоваться, подключите к
нему 75-омную заглушку.
Выход BB сигналов “черного поля” с обоих разъемов в режиме
внутренней синхронизации.
<В режиме внешней синхронизации>
Вход сигнала внешней синхронизации
Проходной выход
REF
Подавайте входной сигнал внешней синхронизации на верхний
из двух показанных выше разъемов.
