4. Настройка входных/выходных сигналов
4-8. Настройка отображения вспомогательной информации на экране (OSD)
Отображение меню на экране преобладает над выводом предварительного изображения и над отображением нескольких
изображений.
1
Нажмите кнопку [FUNC] для включения индикатора, а затем нажмите кнопку [IN/OUT] для отображения меню настроек
IN/OUT.
2
Поворотом регулятора [F1] найдите меню OSD.
<Изображение меню>
OSD OSD Select
5/11 On PVW
Off Multi
3
Поворотом регулятора [F2] задайте необходимость отображения OSD с помощью пункта меню OSD.
On: OSD отображается.
Off: OSD не отображается.
Эта функция может быть присвоена пользовательской кнопке.  См. 5-3-1.
4
Поворотом регулятора [F3] выберите, куда нужно выводить меню с помощью пункта Select.
PVW: Экран меню накладывается на выход и на выход предварительного изображения.
Multi: Экран меню накладывается на выход и на выход многокомпонентного изображения.
 При выборе On для настройки пункта меню OSD, рамка на мониторе не отображаются рамка разбиения
многокомпонентного изображения и сигнальная информация.

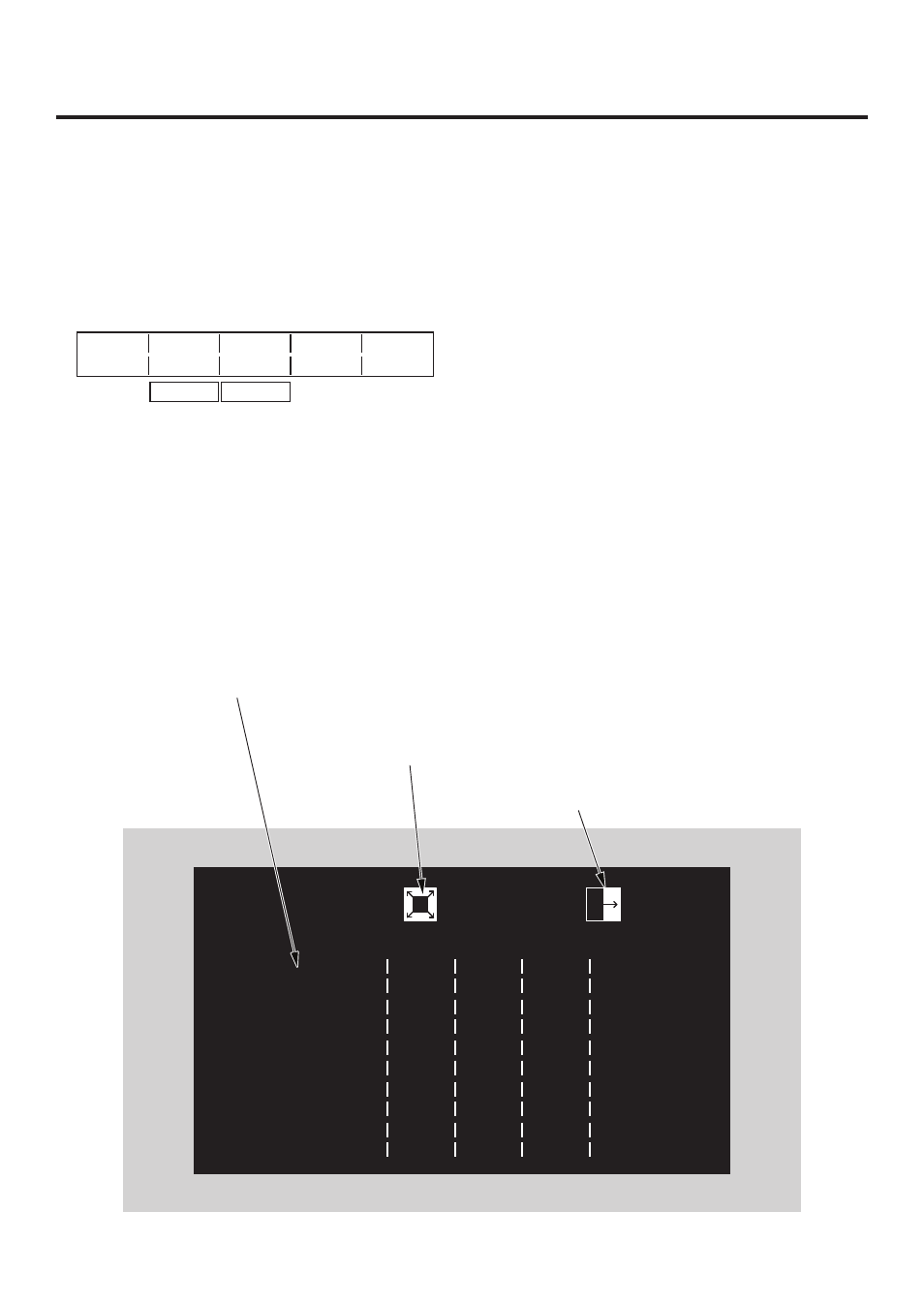

 Примеры отображения OSD-информации
Input
1/11
Output
2/11
Ref
3/11
OutPhs
4/11
OSD
5/11
[IN/OUT]
[BKGD PATT] [KEY PATT]
> Signal
IN1
Signal
UTIL2
Sync↓
 BBST
System
1H
OSD
On
FS
On
Output
PVW
BBSetup
0IRE
H-Phase
0
Select
PVW
Mode
Normal
GenLock
UnLock
V-Phase
0
AnaGain
-
SQ
Указывает картинку замещения для фонового
перехода.
Указывает картинку замещения для
перехода со вставкой.
Слева от выбранного меню появляется значок “>”.
