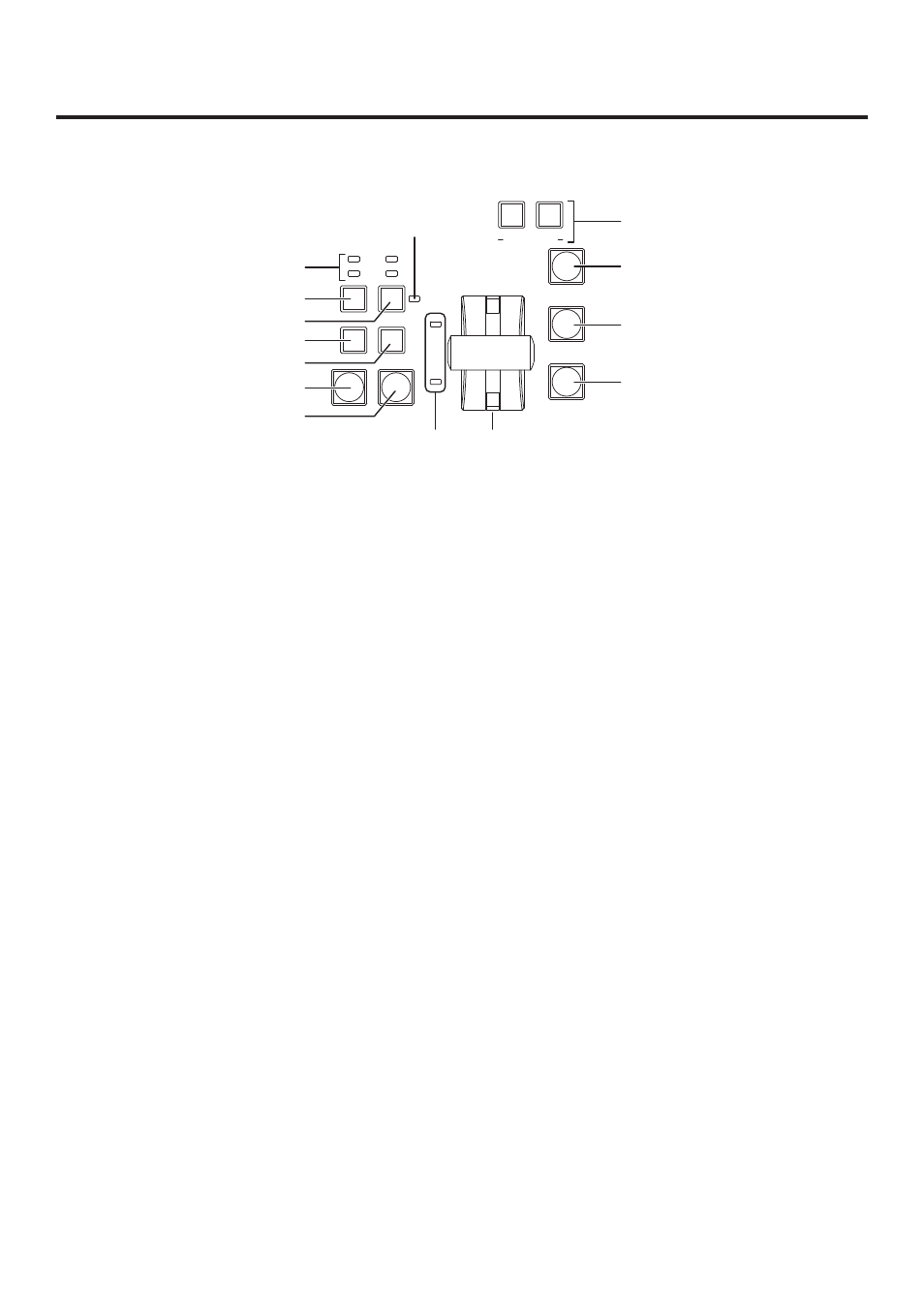

1. Функции блоков элементов управления
1-5. Блок эффектов перехода
KEY PATT
FUNC
N/R
R
WIPE DIRECTION
WIPE PATTERN / FUNCTION
ON
FTB
PinP
DSK
CUT
AUTO
MIX
WIPE
BKGD
KEY
MIX
WIPE
DSK
PinP
IN/OUT
MEMORY
XPT
SYSTEM
7
8
9
10
11
12
>
Кнопка [BKGD]
Служит для изменения фона при включении кнопки [AUTO] (D) или при работе с рычагом регулятора уровня (J).
При нажатом и выделенном состоянии кнопки [BKGD] ее индикатор светится желтым цветом. Если после этого нажать
кнопку [KEY] (?), индикатор гаснет и выбор отменяется.
При одновременном нажатии кнопок [BKGD] и [KEY] (?) они обе переходят во включенное состояние.
?
Кнопка [KEY]
Служит для выполнения перехода, когда кнопка [AUTO] (D) или рычаг регулятора уровня (J) находятся в рабочем
состоянии.
При нажатом и выделенном состоянии кнопки [KEY] ее индикатор светится желтым цветом.
Если при этом нажать кнопку [BKGD] (>), индикатор гаснет, и состояние выбора отменяется.
При одновременном нажатии кнопок [BKGD] (>) и [KEY] они обе переходят в состояние выбора.
@
Сигнальный светодиод KEY ON
Этот светодиод светится красным цветом при включенном состоянии переключателя.
A
Сигнальные светодиоды MIX, WIPE
Эти светодиоды служат для индикации выбора состояния MIX или WIPE при выполнении фоновых переходов или
переходов со вставкой.
B
Кнопка [MIX]
Служит для переключенияизображений шин A и B при их перекрытии.
Во время перехода суммарный уровень на шинах A и B поддерживается равным 100 %.
Если кнопка [MIX] нажата и выбрана, ее индикатор светится желтым цветом.
Если теперь нажать кнопку [WIPE] (C), она отключается, и состояние выбора отменяется.
C
Кнопка [WIPE]
Служит для выполнения перехода, с помощью эффекта, выбранного селекторным переключателем выбора эффектов
вытеснения (8).
Если кнопка [WIPE] нажата и выбрана, ее индикатор светится желтым цветом.
Если теперь нажать кнопку [MIX] (B), она отключается, и состояние выбора отменяется.
