4. Настройка входных/выходных сигналов
4-1-3. Настройка входного аналогового усиления
Пользователь может настроить усиление, если на вход подаются аналоговые сигналы. Диапазон настройки составляет ±30
шагов, при изменении усиления на ±2 дБ. Величина изменения коэффициента усиления при изменении на один шаг не
фиксирована.
1
В подменю Input поворотом регулятора [F2] выберите входные сигналы с помощью пункта Signal.
2
Поворотом регулятора [F5] задайте усиление входного сигнала с помощью пункта меню AnaGain.
4-2. Настройка повышающего преобразователя (дополнительная функция)
Настройки повышающего преобразователя, которым оснащаются дополнительная входная плата SDI и дополнительная
аналоговая входная плата, приведены ниже.
1
Нажмите кнопку [FUNC] для включения индикатора, а затем нажмите кнопку [IN/OUT] для отображения меню настроек
IN/OUT.
2
Поворотом регулятора [F1] найдите подменю UpConvt.
Слева от выбранного параметра появится индикация в виде звездочки ().

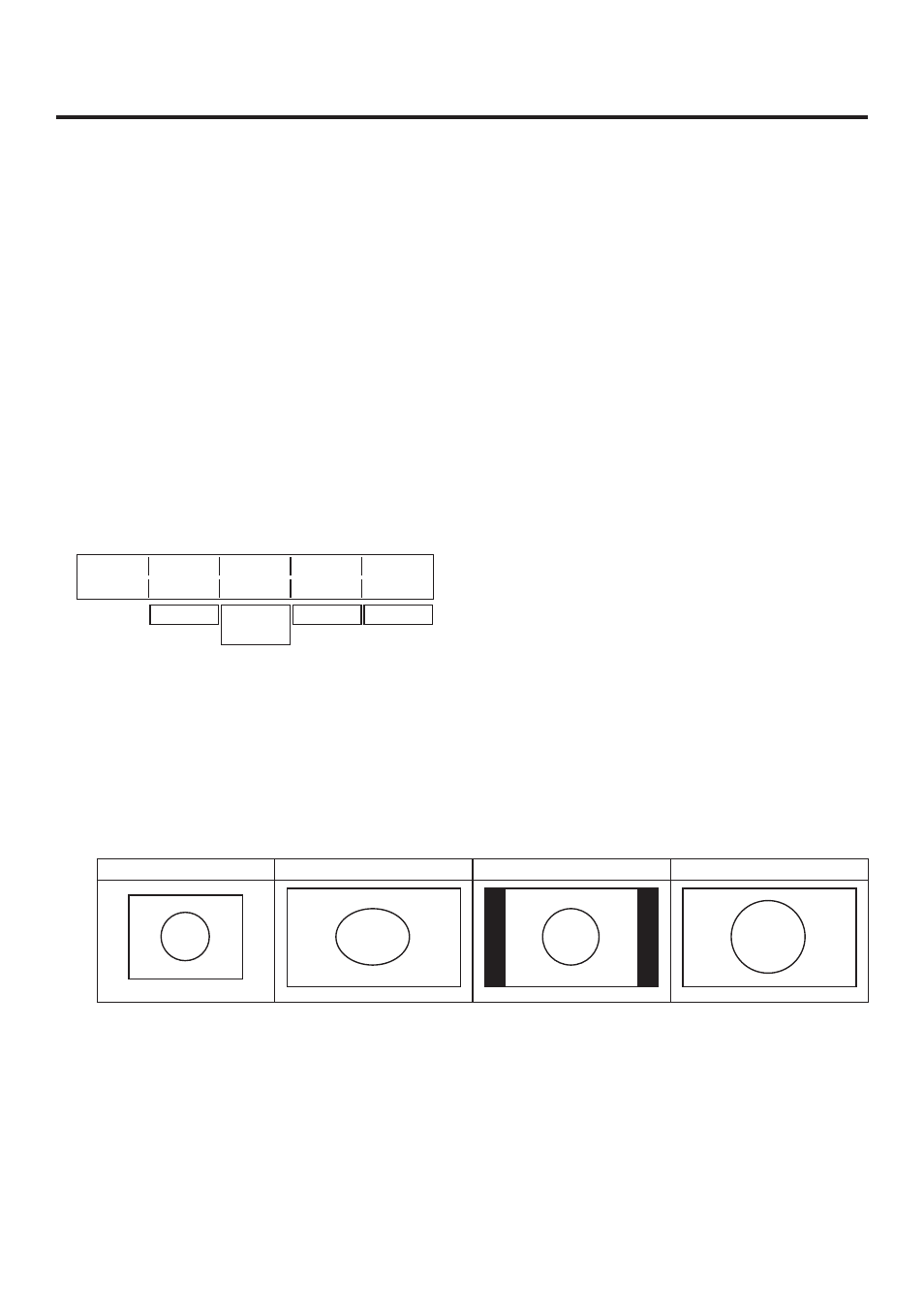

<Изображение меню>
UpConvt Signal Scale↓ MovDet↓ Sharp↓
11/11 IN5 SQ 3 3
IN5~8 EC
LB
1~5 1~5
3
Поворотом регулятора [F2] выберите входной сигнал с помощью пункта меню Signal.
4
Поворотом регулятора [F3] выберите систему масштабирования с помощью пункта меню Scale и нажмите
переключатель [F3] для фиксации выбора.
SQ (сжатие): Изображение увеличивается как по горизонтали, так и по вертикали до заполнения всего экрана.
EC (обрезка краев): Коэффициент формы изображения сохраняется, размер изображения увеличивается
в соответствии с разрешением по вертикали, при этом справа и слева от изображения
добавляются черные поля.
LB (почтовый ящик): Коэффициент формы изображения сохраняется, размер изображения увеличивается в
соответствии с разрешением по вертикали, при этом изображение обрезается сверху и снизу.
Входное изображение SQ EC LB
5
Поворотом регулятора [F4] задайте чувствительность движения картинки с помощью пункта меню MoveDet и нажмите
переключатель [F4] для фиксации выбора.
1: Для фиксированных изображений  3: стандартные  5: для подвижных изображений
6
Поворотом регулятора [F5] задайте степень резкости краев изображения с помощью пункта меню Sharp и нажмите
переключатель [F5] для фиксации выбора.
1: Нечеткие края  3: стандартные  5: резкие края
Подробная информация о других настройках приведена в инструкции по эксплуатации дополнительной платы.
