6. Внешние интерфейсы

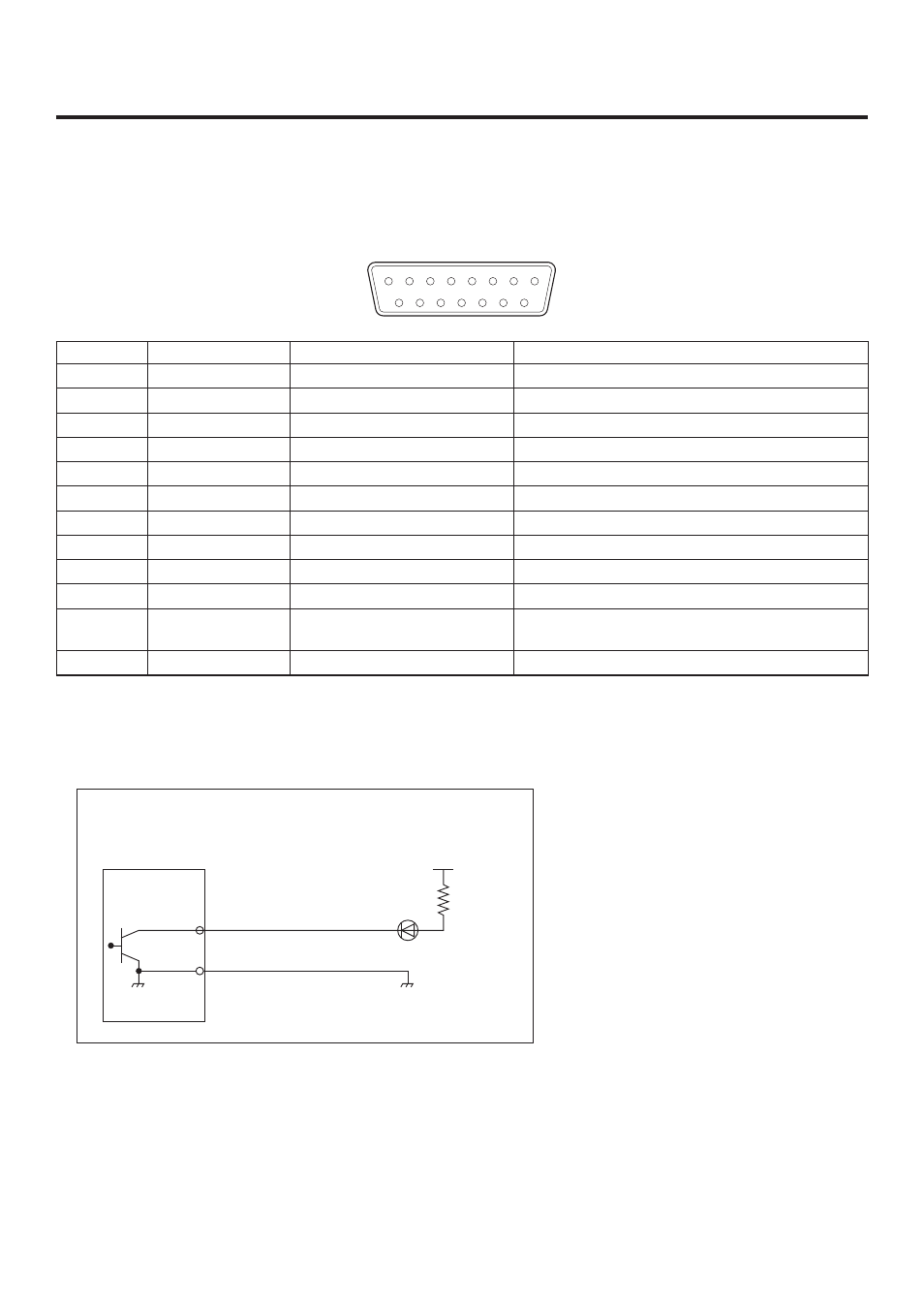

6-3. Сигнальный разъем
Сигнальный разъем содержит выводы выхода, сигнала наличия выхода, и выводов сигналов неисправности вентилятора и
блока питания.
Выходные сигналы с выводов этого разъема служат для включения сигнальных ламп, и они реализованы по схеме с
открытым коллектором.
(15-контактный гнездовой разъем D-sub)
5
4
3
2
1
9
10
11
12
6
13
7
14
8
15
Цоколевка разъема
Штырь №
Название сигнала
Вход/выход
Описание сигнала
1
IN1
Выход с открытым коллектором
Сигнальный выход входного видео 1
2
IN2
Выход с открытым коллектором
Сигнальный выход входного видео 2
3
IN3
Выход с открытым коллектором
Сигнальный выход входного видео 3
4
IN4
Выход с открытым коллектором
Сигнальный выход входного видео 4
5
IN5
Выход с открытым коллектором
Сигнальный выход входного видео 5
6
IN6
Выход с открытым коллектором
Сигнальный выход входного видео 6
7
IN7
Выход с открытым коллектором
Сигнальный выход входного видео 7
8
IN8
Выход с открытым коллектором
Сигнальный выход входного видео 8
9
ALARM
Выход с открытым коллектором
Fan alarm or power supply alarm output
10, 11, 12
RESERVED
Эти контакты не подключаются.
13
ENABLE
Вход
Обеспечивает выход сигналов индикатора и сигнализации
Открыт: Вывод; GND: нет вывода
14, 15
GROUND
ЗАЗЕМЛЕНИЕ
Заземление
Контакты 1 – 9 должны удовлетворять следующим параметрам:
Диэлектрическая прочность:
Не менее 24 В постоянного напряжения
Ток: Не менее 50 мА
Пример подключения индикаторной лампы
AV-HS400E
(Макс. Напряжение: 24 В)
Светодиод индикации
ЗАЗЕМЛЕНИЕ
(Макс. ток: 50 мА)
Индикаторная лампа. Выход сигнала
(IN 1 - 8, ALARM)
