8
RQT8223
≥Прикрепите наклейки для акустических кабелей, чтобы облегчить подсоединение.
≥На клеммах сабвуфера присутствует высокое выходное напряжение. Будьте осторожны при подсоединении акустических
кабелей.
≥Не допускайте короткого замыкания между положительными (i) и отрицательными (j) проводами акустических систем.
≥Будьте внимательно, чтобы подсоединить положительные (медные) проводники только к положительным (i) клеммам, а
отрицательные (серебристые) проводники только к отрицательным (
j) клеммам. Неправильное соединение может привести к
повреждению акустических систем.
≥Не подсоединяйте аппарат через видеомагнитофон.
Изображение может воспроизводиться с искажениями из-за функции защиты от копирования.
≥Перед подсоединением выключите телевизор. Руководствуйтесь инструкцией по эксплуатации телевизора.
∫ Телевизор с входным гнездом VIDEO IN
∫ Телевизор с входным гнездом S-VIDEO IN
Выходное гнездо S-VIDEO OUT
За счет разделения сигналов цветности (C) и яркости (Y) при
использовании выхода S-VIDEO OUT получается более
естественное изображение, чем при использовании выхода
VIDEO OUT. (Конечный результат зависит от телевизора.)
∫ Телевизор с входными гнездами COMPONENT
VIDEO IN
Выходные гнезда COMPONENT VIDEO OUT
На эти гнезда можно подавать чересстрочные и прогрессивные
видеосигналы, обеспечивающие более чистое изображение, чем
при использовании входа S-VIDEO OUT. При соединении через
эти выходные гнезда выводятся цветоразностные сигналы (P
B
/
P
R
) и сигнал яркости (Y), благодаря чему достигается более
высокое качество цветопередачи.
≥ Обозначения входных гнезд компонентного видеосигнала зависит
от конкретного телевизора или монитора (например, Y/P
B
/P
R
, Y/B-
Y/R-Y, Y/C
B
/C
R
). Соедините гнезда одинакового цвета.
ШАГ
3

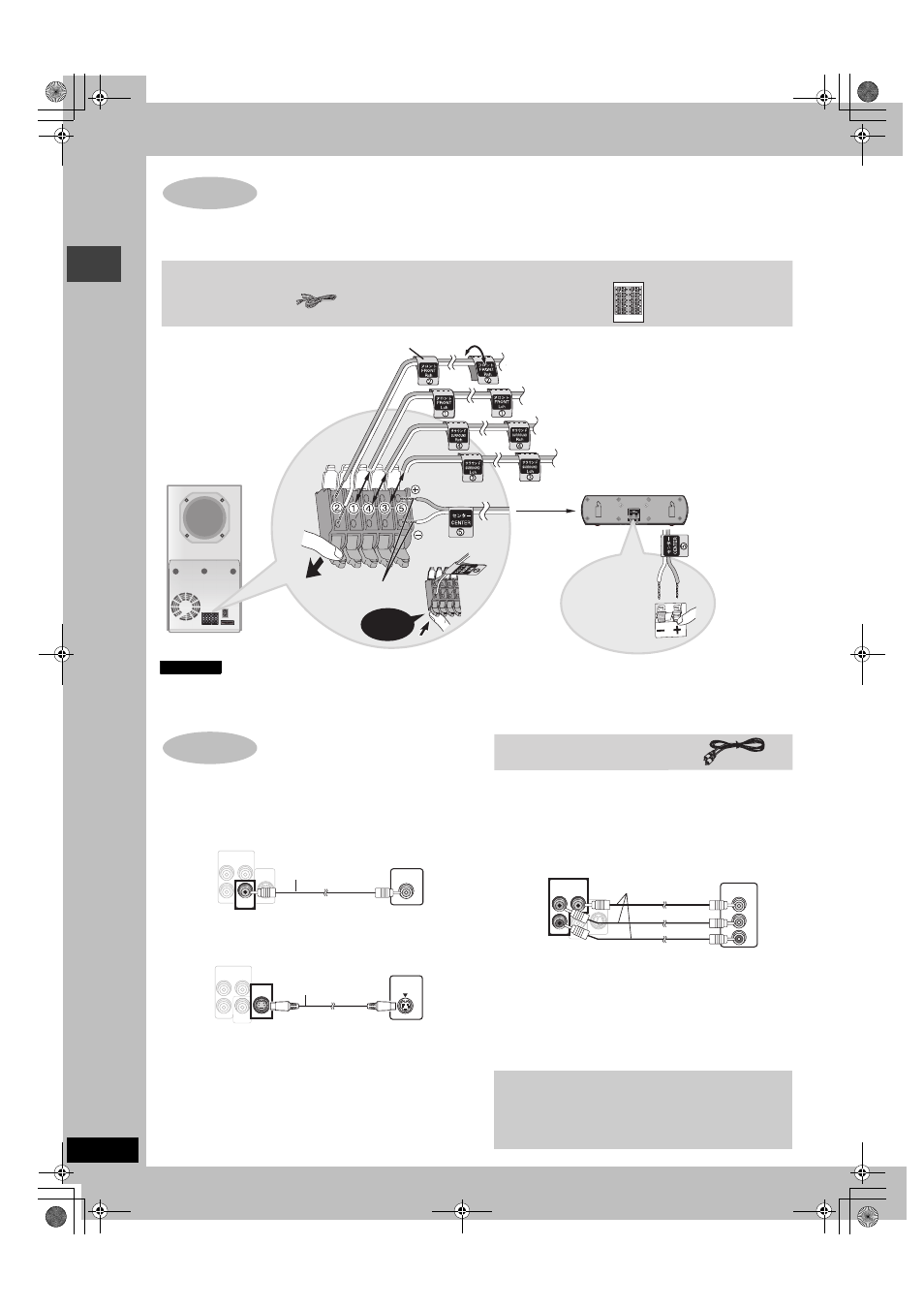

Соединение акустических систем с сабвуфером
Лист с наклейками для акустических кабелей
Акустический кабель
(для центральной акустической системы)
Наклейка для акустического кабеля
2 ФРОНТАЛЬНАЯ (П)
1 ФРОНТАЛЬНАЯ (Л)
4 ТЫЛОВАЯ (П)
3 ТЫЛОВАЯ (Л)
5 ЦЕНТРАЛЬНАЯ
АКТИВНЫЙ
САБВУФЕР
i: Медный
j: Серебристый
Полностью вставьте
проводник.
Щелчок!
Примечание
ШАГ
4
Подсоединение видео
Видеокабель
COMPONENT VIDEO OUT
P
B
P
R
Y
S-VIDEO
OUT
VIDEO
VIDEO
OUT
OUT
VIDEO IN
(PROGRESSIVE/
INTERLACE)
Задняя
сторона
основного
аппарата
Видеокабель
(прилагается)
Телевизор
(не прилагается)
P
B
P
R
Y
S-VIDEO
OUT
VIDEO
OUT
S-VIDEO
IN
COMPONENT VIDEO OUT
(PROGRESSIVE/
INTERLACE)
Телевизор
(не прилагается)
Кабель S-video
(не прилагается)
Задняя
сторона
основного
аппарата
Воспроизведение прогрессивного
видеосигнала
Подсоединитесь к входным гнездам компонентного
видеосигнала на телевизоре, совместимом с форматом
625p или 525p. (При соединении с несовместимым
телевизором возможно искажение видеоизображения.)
P
B
P
R
Y
S-VIDEO
OUT
VIDEO
OUT
COMPONENT
VIDEO IN
P
R
P
B
Y
COMPONENT VIDEO OUT
(PROGRESSIVE/
INTERLACE)
Телевизор
(не прилагается)
Видеокабели
(не прилагается)
Задняя сторона
основного аппарата
Соеди
н
ени
е
акустич
еск
их
с
и
стем с са
бвуфером/
П
одсое
д
инен
и
е виде
о
