Управление другим оборудованием, Управление телевизором и видеомагнитофоном, Пример соединения – Инструкция по эксплуатации Panasonic SC-HT935
Страница 28: Включение/выключение телевизора, Переключение видеовходов телевизора, Переключение каналов, Регулировка громкости, Включение/выключение видеомагнитофона, Воспроизведение, приостановка и остановка, Перемотка вперед и назад
28
RQT8223
Управление другим оборудованием
∫ Пример соединения

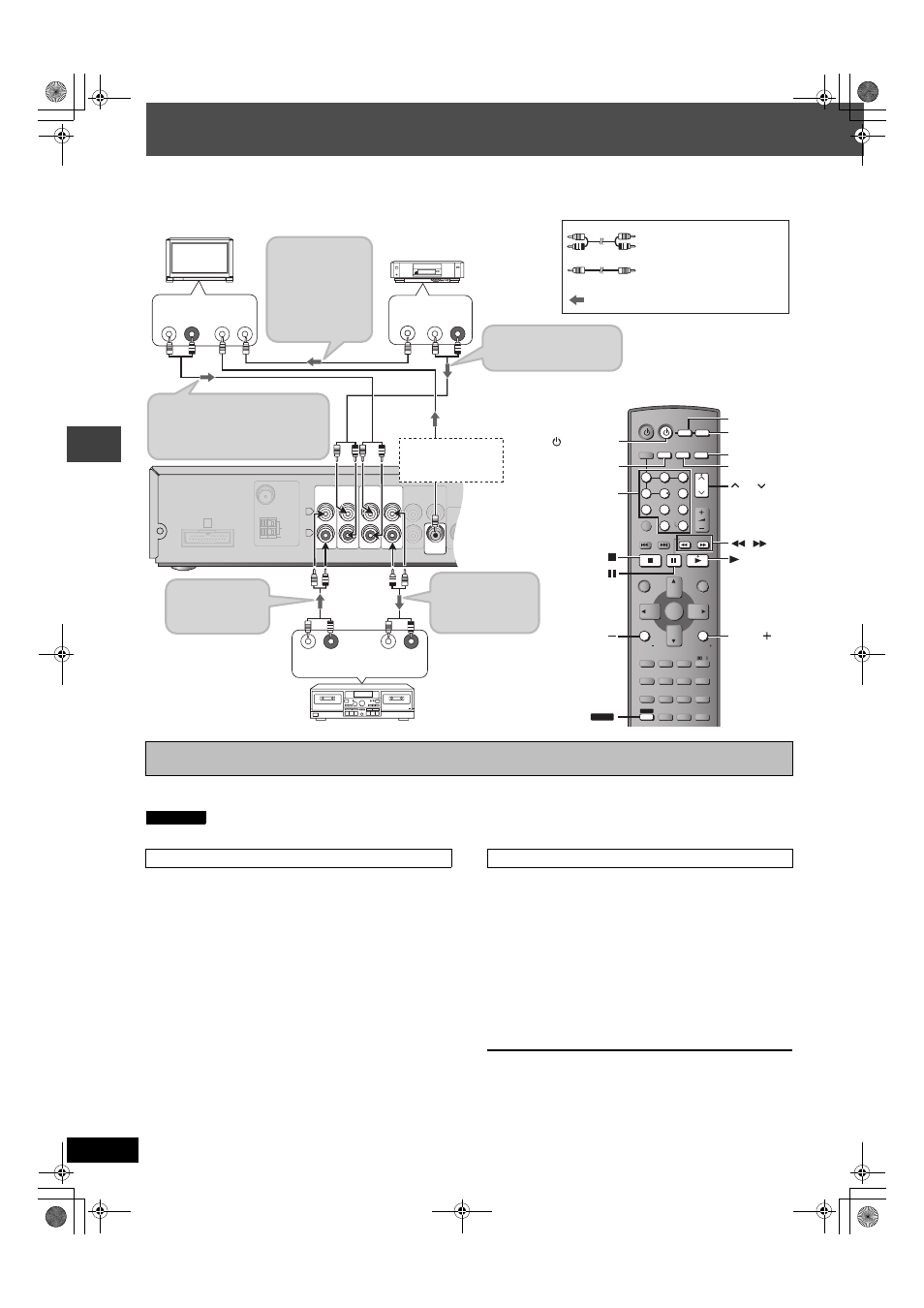

При помощи пульта ДУ можно управлять телевизорами или видеомагнитофонами Panasonic. Подсоедините аппаратуру,
руководствуясь схемой “Пример соединения” (
➜ выше).
Возможна несовместимость пульта ДУ с некоторыми моделями.
Подготовка
Направив пульт ДУ на аппарат, нажмите кнопку [TV], чтобы
она подсветилась, а затем, направив пульт на телевизор,
выполняйте следующие операции:
Включение/выключение телевизора
Нажимайте кнопку [
Í AV SYSTEM].
Переключение видеовходов телевизора
Нажимайте кнопку [SHIFT]
i[TV/AV].
Переключение каналов
Нажимайте кнопку [
W CH X].
Регулировка громкости
Нажмите кнопку [TV VOL
s] или [TV VOLr].
Подготовка
≥Переключите телевизор в режим входа видео (”VIDEO 2” в
примере).
≥Направив пульт ДУ на аппарат, нажмите кнопку [VCR], чтобы
она подсветилась, а затем, направив пульт на
видеомагнитофон, выполняйте следующие операции:
Включение/выключение видеомагнитофона
Нажимайте кнопку [
Í AV SYSTEM].
Воспроизведение, приостановка и остановка
Нажмите кнопку [
1] (воспроизведение), [;] или [∫].
Перемотка вперед и назад
Нажмите кнопку [
6] или [5].
Подсоединение лазерного проигрывателя
дисков или проигрывателя грампластинок
Подсоедините вместо видеомагнитофона (
➜ выше) и выберите
“VCR” в качестве источника.
Рекомендуется использовать проигрыватель грампластинок со
встроенным эквалайзером. Если проигрыватель не имеет
встроенного эквалайзера, подсоедините его к данному
аппарату через отдельный эквалайзер.
FM ANT
AM ANT
LOOP
EXT
COMPONENT
VIDEO OUT
(PROGRESSIVE/
INTERLACE)
P
B
P
R
Y
L
R
S-VIDEO
OUT
VIDEO
VIDEO
OUT
OUT
TV
AUDIO
IN
VCR
AUDIO
IN
REC
OUT
AUX
A
(75
≠)
AUDIO OUT
R
L
VIDEO IN
2
1
VIDEO
OUT
AUDIO OUT
R
L
PLAY OUT
REC IN
R
L
R
L
VOLUME
CH
SKIP
SLOW/SEARCH
MENU
DIRECT
NAVIGATOR
TOP MENU
RETURN
FUNCTIONS
VCR
TV
TUNER/BAND
TV/AV
AUX
DISC
SUBWOOFER
LEVEL
SUPER SRND
H.BASS
C.FOCUS
SFC
CD MODE
PLAY MODE
TEST
CH SELECT
SETUP
MUTING
MIX
2CH
PL
ZOOM
MANUAL SKIP
SUBTITLE
AUDIO
PLAY SPEED
QUICK REPLAY
SLEEP
QUICK OSD
ADVANCED
DISC REVIEW
FL DISPLAY
REPEAT
SHIFT
ANGLE/PAGE
GROUP
AV SYSTEM
DVD/CD
PLAY
LIST
TV VOL
TV VOL
ENTER
1
2
6
9
4
5
7
8
CANCEL
0
S10
3
-/--
TV VOL
TUNER/BAND
DVD/CD
VCR
TV
CH
,
TV/AV, AUX
TV VOL
AV SYSTEM
SHIFT
Телевизор
(не прилагается)
Видеомагнитофон
(не прилагается)
Для
воспроизведения
видео с
видеомагнитофона
В этом примере
выберите вход
“VIDEO 2”
телевизора.
Для воспроизведения звука с
телевизора
Уменьшите громкость на телевизоре
до минимума, и регулируйте
громкость на данном аппарате.
Уже
подсоединены
(
➜ стp. 8)
Для воспроизведения
звука с
видеомагнитофона
Для записи на
кассетную деку
дисков,
радиопередач и т.п.
Аудиокабель
(не прилагается)
Видеокабель
(не прилагается)
: Поток сигналов
Для
воспроизведения
звука с кассетной
деки
Кассетная дека
(не прилагается)
Цифровые
кнопки
Управление телевизором и видеомагнитофоном
