Простая установка
Подготовка
≥Во избежание повреждений или царапин, подстелите мягкую ткань, и выполняйте сборку на ней.
≥Для сборки используйте крестообразную отвертку.
≥Перед началом сборки, установки и подсоединения, убедитесь в наличии всех указанных компонентов.
≥Правые и левые акустические системы и трубки одинаковые.
≥Во избежание вытягивания кабелей из трубок при сборке опор акустических систем, оставьте на трубках пластиковую
оболочку.
≥Пары фронтальных и тыловых акустических систем, а также их трубки, отличаются.
–Перед монтажом трубок, сверьтесь с наклейками на тыльной стороне акустических систем (
➜ стp. 7).
–Трубка с более коротким кабелем предназначена для фронтальной акустической системы.

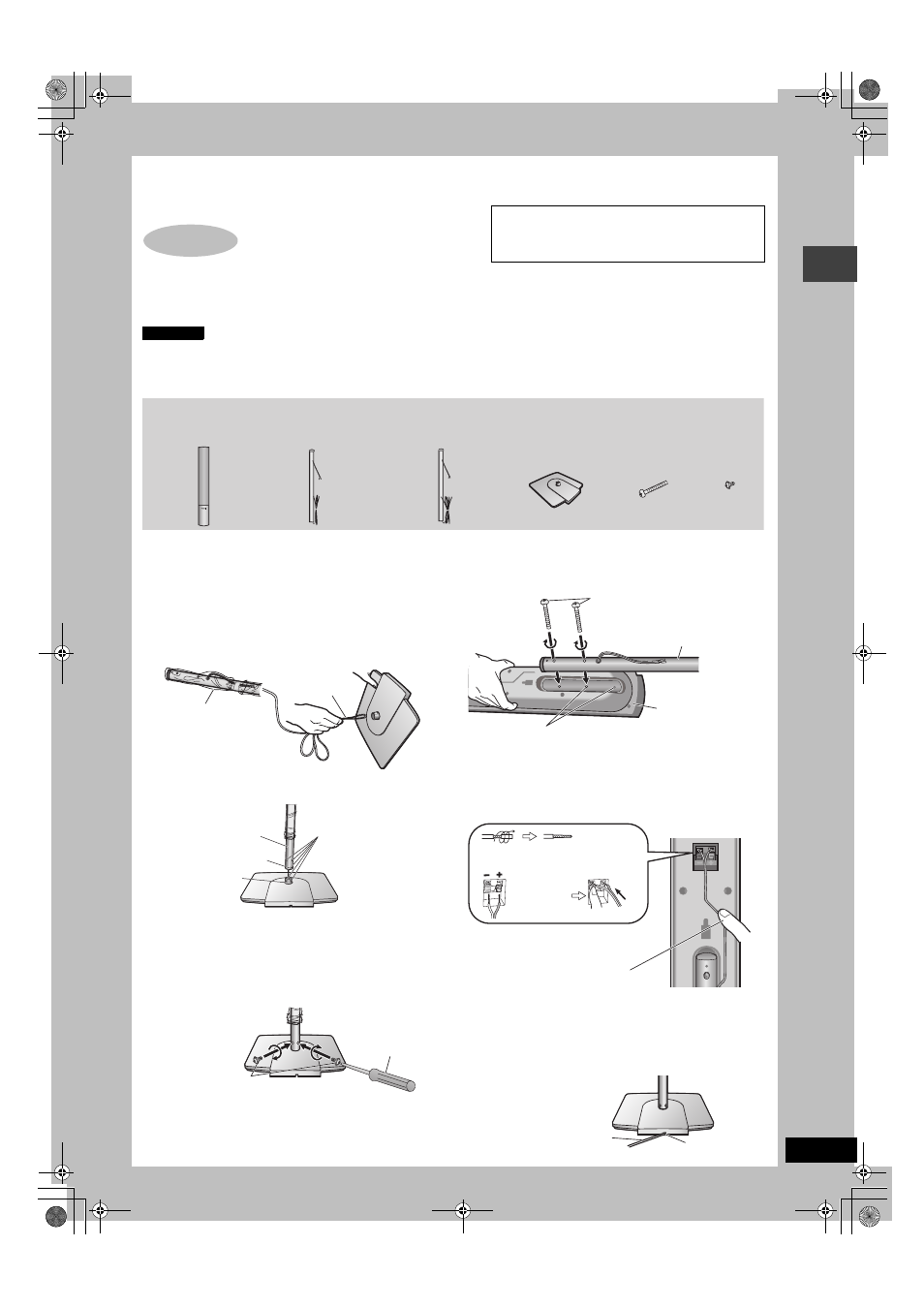

1
Соберите опоры акустических
систем.
1
Проденьте кабель акустической системы через
отверстие в опоре.
Чтобы облегчить продевание, осторожно сложите кабель
посередине (так, чтобы не осталось перегиба), вставьте
его петлеобразный участок в отверстие, а затем
протяните оставшуюся часть кабеля через отверстие в
опоре.
2
Вставьте трубку.
3
Прикрепите трубку к опоре.
Надежно затяните винты.
2
Закрепите опоры на акустических
системах.
Попеременно заворачивая верхний и нижний винты до полной
затяжки, добейтесь, чтобы опора установилась прямо.
Трубку можно прикрепить и в нижней задней части
акустической системы.
Переставляя опору между верхней и нижней точками крепления с
задней стороны акустической системы, можно менять ее высоту.
3
Подсоедините кабели к акустическим
системам.
4
Закрепите кабели акустических
систем на их опорах.
ШАГ
1
Сборка акустических систем
Конструкция опор, входящих в комплект, специально
разработана для монтажа фронтальных акустических
систем Panasonic SB-FS930 или тыловых акустических
систем Panasonic SB-FS880. Используйте опоры только
так, как указано в описании установки.
Примечание
2 фронтальные и
2 тыловые
акустические
системы
4 опоры
4 трубки
≥2kтрубки с коротким
кабелем:
Для фронтальных
акустических систем
8 коротких
винтов
8 длинных
винтов
≥2kтрубки с длинным
кабелем:
Для тыловых
акустических систем
Кабель
Опора
Оставьте длину кабеля с
запасом для последующего
подсоединения.
Пластиковая
оболочка
Вставьте трубку, одновременно
осторожно втягивая кабель
акустической системы.
При вставке трубки
совместите канавку и эти
отверстия с опорой.
Опора трубки
Трубка
Опора
Канавка
Короткие винты
Крестообразная
отвертка
(не прилагается)
Перед выполнением следующей операции, снимите
пластиковую оболочку с трубки.
Акустическая
система
Длинные винты
Трубка
Удалите виниловую изоляцию
на концах проводов.
§
Задняя сторона
акустической системы
_:
Медный
`:
Серебристый
Вставьте!
Если на акустической системе остался излишек кабеля,
заправьте его в отверстие рядом с верхней частью трубки,
одновременно вытянув кабель с нижней стороны опоры.
Вдавите кабель акустической
системы в канавку.
§
Если проводы динамика без виниловых
наконечников, прямо подсоедините их
к терминалам.
Задняя
сторона
опоры
Как можно дальше вдавите
кабель акустической
системы в канавку в опоре.
Кабель
Канавка
