HP Color LaserJet Enterprise CM4540 - Инструкция (Страница 28)

МФП CM4540fskm
1
2
16
17
15
14
3
4
5
10
11
12
13
8
9
7
6

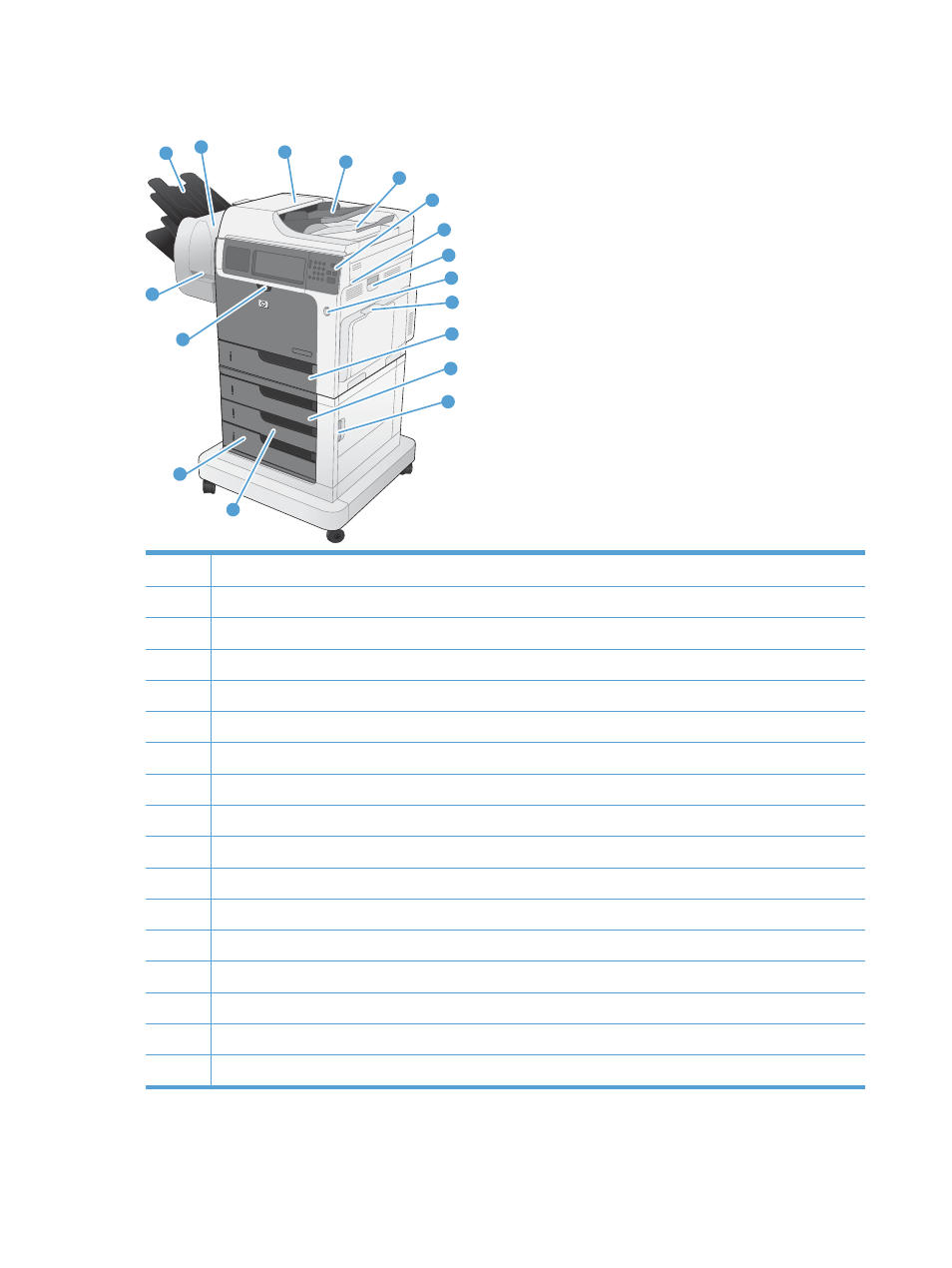

1 Выходные лотки почтового ящика
2 Почтовый ящик со сшивателем HP
3 Крышка устройства подачи документов (открывается для устранения замятий)
4 Входной лоток устройства подачи документов
5 Выходной лоток устройства подачи документов
6 Панель управления с цветным сенсорным экраном.
7 Рычаг верхней крышки (позволяет открыть для устранения замятий)
8 Ручка правой дверцы (позволяет открыть для устранения замятий)
9 Кнопка включения-выключения
10 Ручка лотка 1
11 Лоток 2
12 Лоток 3
13 Ручка правой нижней дверцы (позволяет открыть для устранения замятий)
14 Лоток 4
15 Лоток 5
16 Ручка передней дверцы (для доступа к картриджам и блоку сбора тонера)
17 Рычаг сшивателя (доступ к картриджу сшивателя)
8 Глава 1 Основные сведения об изделии RUWW
