Прочие
87
РУССКИЙ

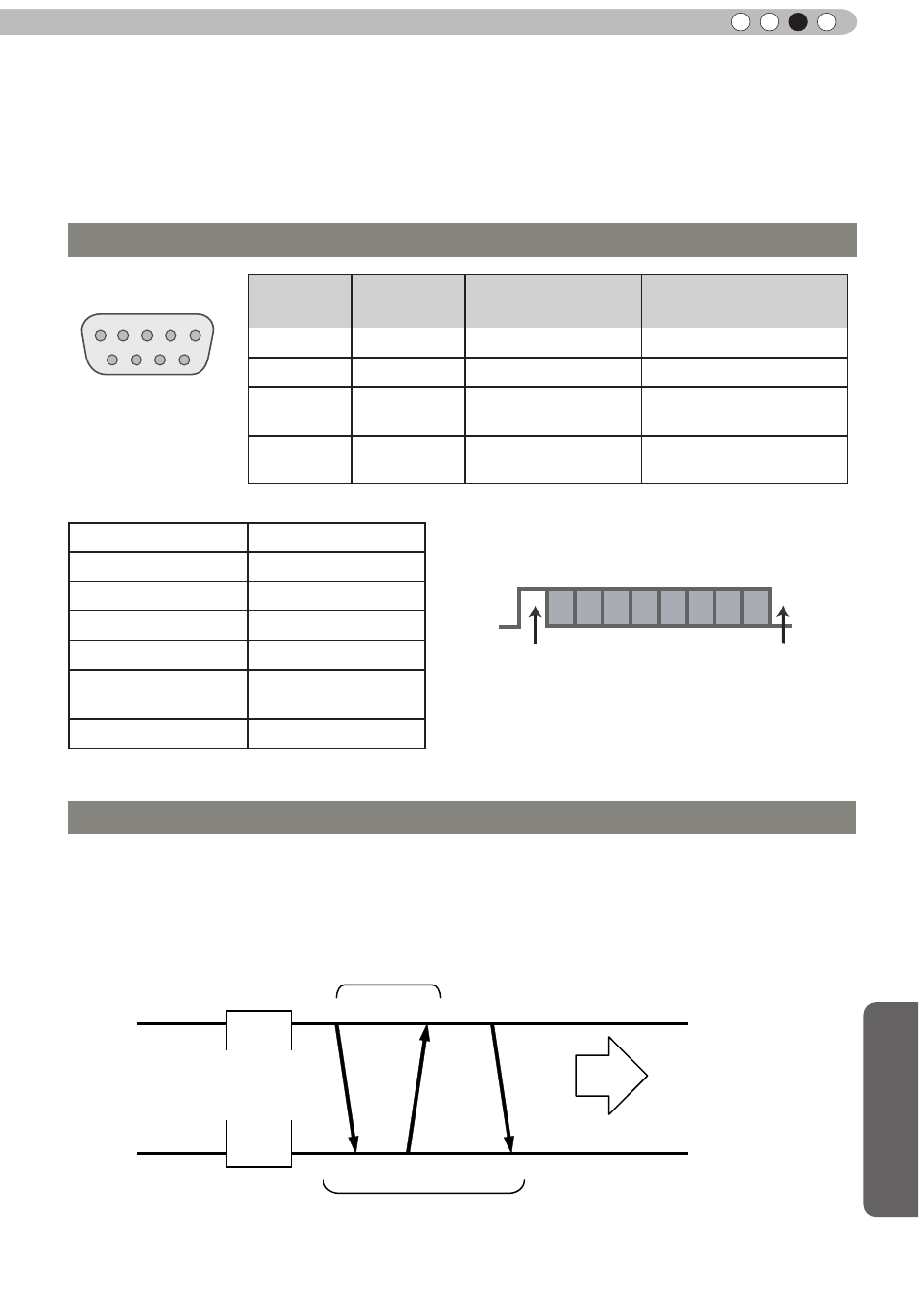

Интерфейс RS-232C
озможно управлять этим устройством, если имеется подключение по кросс-кабелю RS-
232C (D-Sub, 9 контактов) к компьютеру. Иначе, этим устройством можно управлять через
компьютерную сеть по подключенному ЛВС-кабелю путем отправки команд управления.
Используйте этот способ после ознакомления с ним в специальной литературе или после его
обсуждения с системным администратором.
Перед тем, как получить возможность управления по ЛВС, следует установить TCP-соединение
методом «3-кратного квитирования». Необходимо для аутентификации проектора отправить с
проектора сигнал «PJ_OK», а в течение 5 секунд, после отправки «PJREQ» – получить «PJACK».
Выполните эти действия после подтверждения рабочего состояния проектора, и снова после
установления TCP-подключения, если невозможно в течение 5 секунды отправить «PJ_NG» или
невозможно получить «PJNAK».
Спецификация RS-232C
Номер
контакта
Сигнал Настройки Направление сигнала
2 RxD Прием данных ПК→это устройство
3 TxD Передача данных это устройство→ПК
5 GND
Сигнальное
заземление
-
1,4,6 - 9
не
подключен
- -
Режим Асинхронный
Длина символа 8 бит
Четность Отсутствует
Стартовый бит 1
Стоповый бит 1
Скорость передачи
данных
19200 бит/с
Формат данных Двоичный
Это устройство
Стартовый бит Стоповый бит
D6 D7 D4 D5 D2 D3 D0 D1



● ПК работает с контроллером так же, как с персональным компьютером.
TCP/IP-подключение
Управляющий ПК
Проектор
_
Процедура аутентификации соединения
В течение 5 секунд
Управление проектором
Установка соединения на
уровне TCP
Номер TCP-порта 20554
Трёхкратное квитирование
