Plaatsing van beamer en scherm
De hoek instellen
Shift
Over de plaatsing. (Vervolg)
Monteer het toestel en het scherm loodrecht op elkaar. Is er een hoek met het scherm,
dan ontstaat er trapeziumvervorming (Referentie pagina: 41, 64)
De hoek waarbinnen dit toestel kan worden in gesteld is maximaal ±30o.
■
Positie links of rechts
(*) 0% op en neer (midden)
■
Positie op en neer
(*) 0% links en rechts (midden)

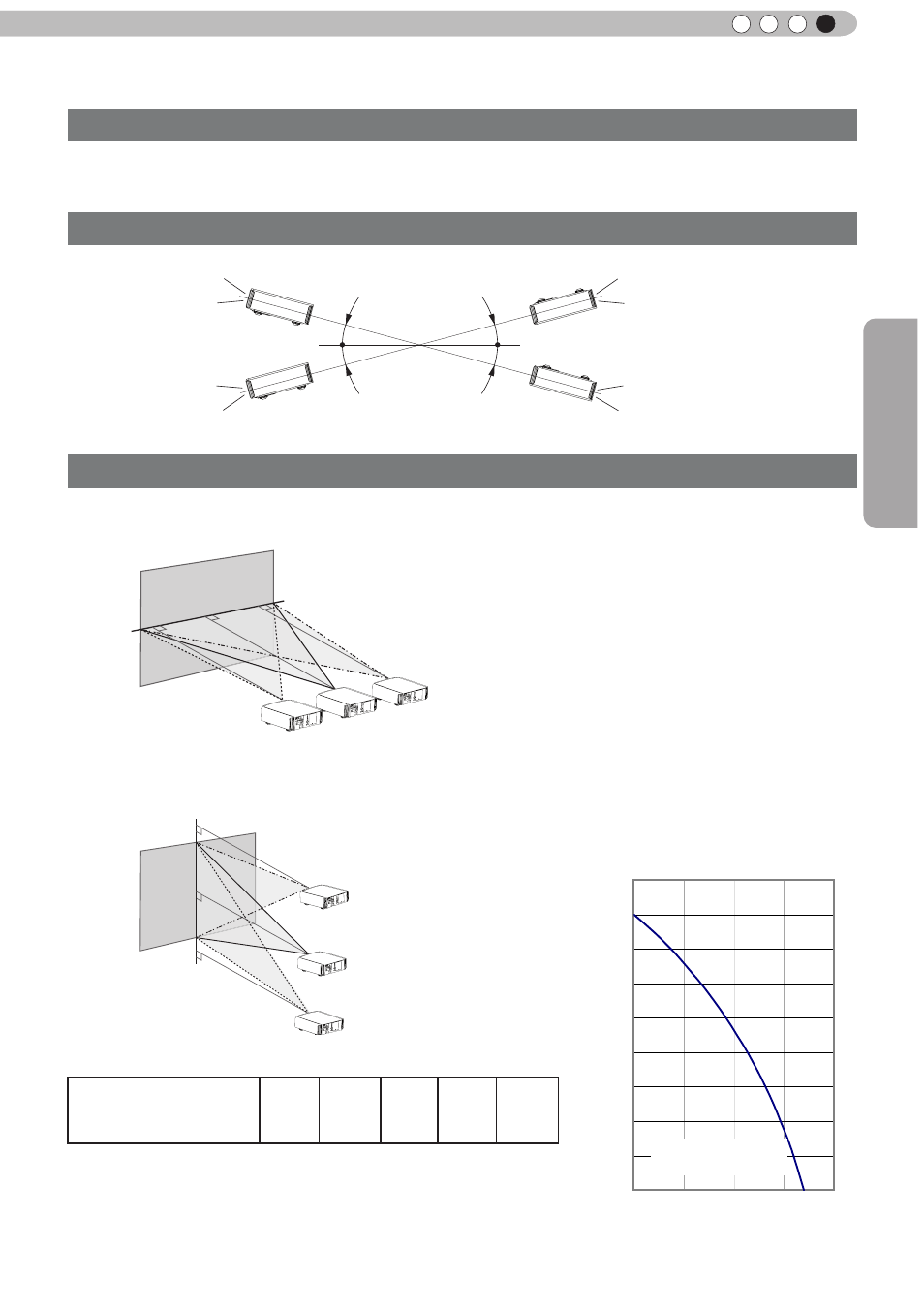

Correlatietabel voor lensverschuiving:
●
Er kan een storing ontstaan als de hoek niet binnen dit bereik is.
Ongeveer 34% (maximaal) van het geprojecteerde beeld
Ongeveer 34% (maximaal) van het geprojecteerde beeld
Ongeveer 80% (maximaal)
van het geprojecteerde
beeld
Ongeveer 80%
(maximaal) van het
geprojecteerde beeld
90
80
70
60
50
40
30
20
10
0 10 20
30
40
Horizontale lensverschuiving (%)
Verticale lensverschuiving (%)
●
De maximale verschuiving op en neer is afhankelijk van de shift
links en rechts. Omgekeerd, de maximale shift links en rechts is
afhankelijk van de verschuiving op en neer.
●
De waarden in deze tabel zijn als richtlijn bedoeld. gebruik ze bij
de montage voor naslag.
30°
30°
30°
30°
Left-Right Shift(%)
0%
10%
20%
30%
34%
Up-Down Shift(%)
80%
66%
47%
18%
0%
Beweegbereik
van de lens
■
Bereik voor
lensverschuiving
