16
1
Начало работы

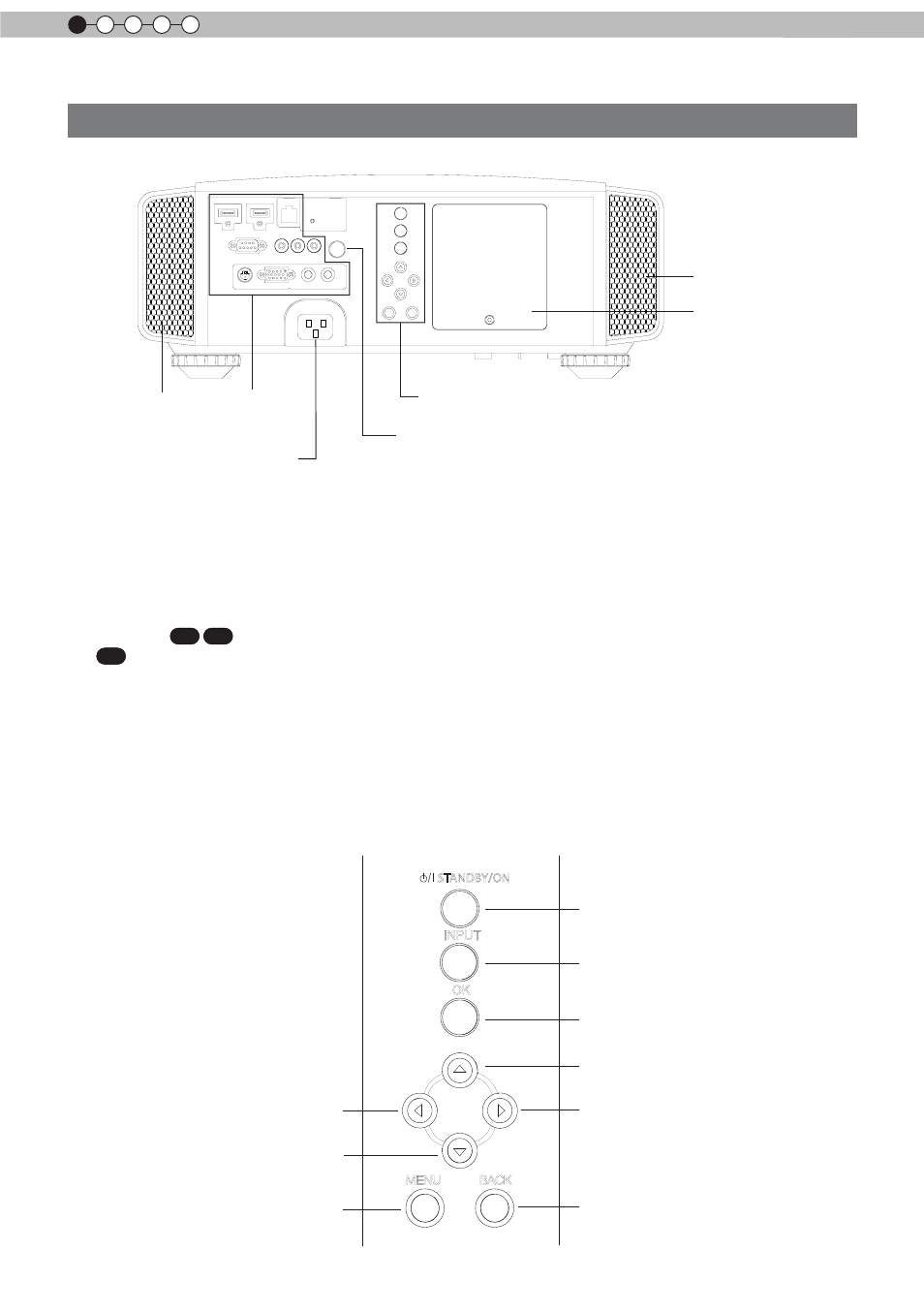

Корпус изделия – вид сзади
Органы управления и функции (продолжение)
⑧
Входной разъем
Кроме разъемов для видеоизображений
имеется другие, используемые для
управляющего или дополнительного
оборудования. Рисунок соответствуют
моделям
90 70
. Дополнительные сведения
30
о разъемах см. в разделе «О входных
разъемах». (См. стр. 19)
⑨
Крышка лампы
При замене лампы источника света снимите
эту крышку. (См. стр. 78)
⑩
Панель управления
Для получения дополнительных сведений см.
следующий рисунок «Панель управления».
⑪
Место расположения датчика
приема сигнала от пульта
дистанционного управления
(Обратная)
При использовании, направляйте пульт
дистанционного управления в это место.
(*) Спереди также расположен приемник
пульта дистанционного управления.
⑫
Входной разъем питания
Это разъем ввода питания. Подключается
через входящий в комплект поставки шнур
питания. (См. стр. 34)
Включение/выключение питания
Переключение входа
Выбор или подтверждение
Кнопка “Вверх”
Кнопка “Вправо”
Кнопка “Влево”
Кнопка “Вниз”
Отображение меню
Возврат в предыдущее меню
STANDBY/ON
MENU
BACK
INPUT
OK
⑤
Входные
отверстия
⑨
Крышка
лампы
⑩
Панель управления
⑧
Входной
разъем
⑤
Входные
отверстия
⑪
Место расположения датчика приема
сигнала от пульта дистанционного
управления (Обратная)
■
Панель управления
⑫
Входной разъем
питания
