JVC DLA-X90R - Инструкция (Страница 30)

30
Подготовка
2

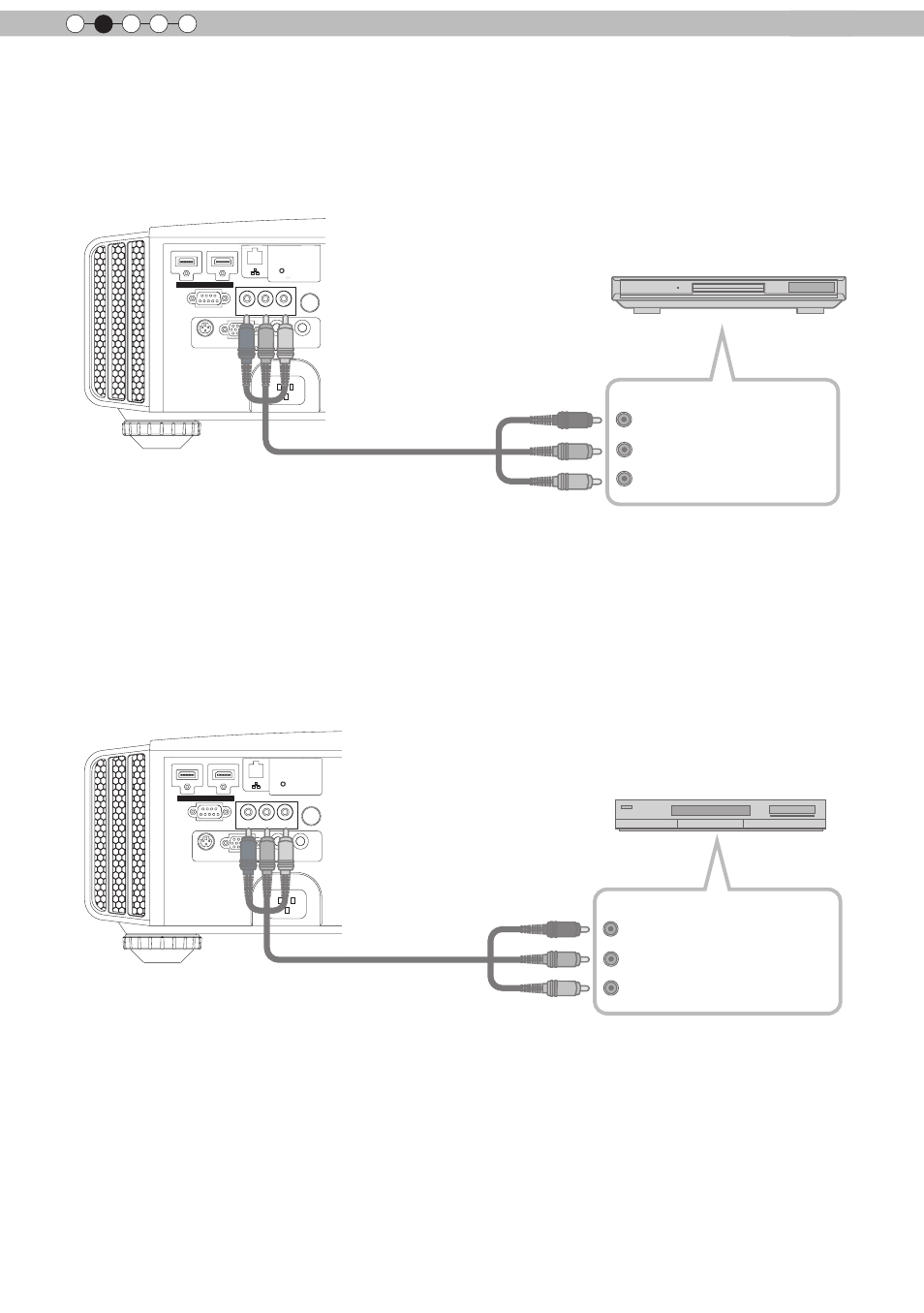

О процедуре подключения (Продолжение)
1 HDMI 2
RS-232-C
3D
C R/ P R C B/ P B Y
SYNCHRO PC TRIGGER
REMOTE
CONTROL
STANDBY/ON
MENU BACK
INPUT
OK
C
BD/DVD player
Выход компонентного
видеосигнала терминалы
Y (зеленый)
C
R
/P
R
(красный)
C
B
/P
B
(синий)
● Установите для параметра “COMP.” в меню настройки значение “Y Pb/Cb Pr/Cr”. (См. стр. 60)
Это устройство
К терминалам входа
компонентного видео
Кабель компонентного
видеосигнала
(продается отдельно)
■ Подключение с помощью видеокабеля RGB
● Установите для параметра “COMP.” в меню настройки значение “RGB”. (См. стр. 60)
● Для получения информации о совместимых входных сигналах обратитесь к разделу “Технические
характеристики”. (См. стр. 92)
1 HDMI 2
RS-232-C
3D
C R/ P R C B/ P B Y
SYNCHRO PC TRIGGER
REMOTE
CONTROL
STANDBY/ON
MENU BACK
INPUT
OK
Это устройство
Устройство
оборудовано RGB-
выходом
RGB-кабель видеосигнала
(продается отдельно)
RGB-терминалы видеовыхода
R(Красный)
B(Синий)
G(Зеленый)
(содержит синхросигналы)
К терминалам RGB-
видеовхода
■
Подключение через терминалы компонентного видео
