Overige
87
NEDERLANDS

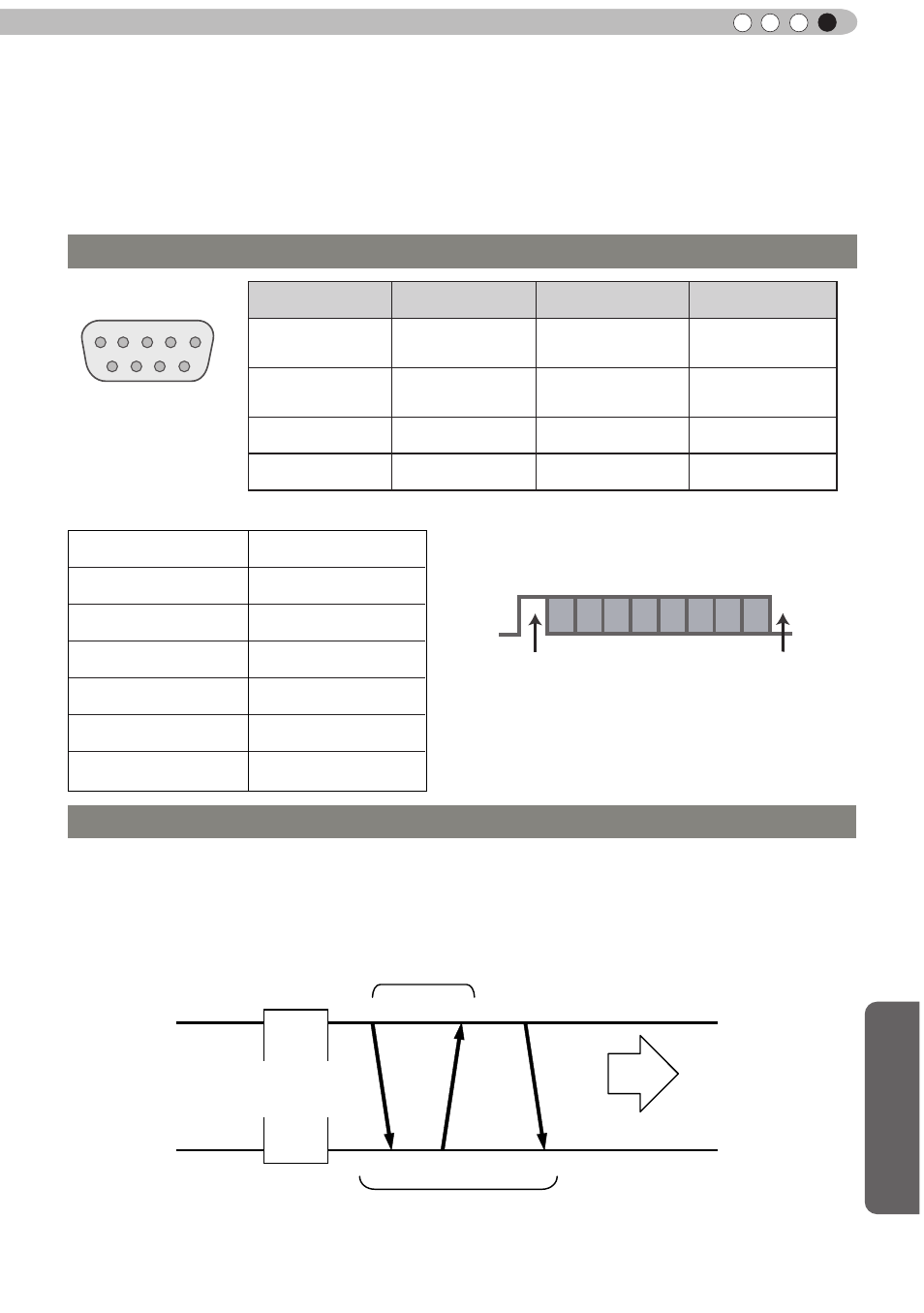

RS-232C interface
Het is mogelijk deze machine te bedienen als hij met een RS-232C-kruiskabel (D-sub 9-pins) is
aangesloten op een computer. Het toestel kan ook bediend worden via het computernetwerk door
het aan te sluiten met een LAN-kabel en besturingsopdrachten te sturen. gebruik deze methode
na het bestuderen van professionele boeken over dit onderwerp over na het raadplegen van de
systeembeheerder.
Voordat u het toestel via LAN kunt bedienen, moet u een TCP-verbinding maken met een "3-wegs
handshake". Voor de autenticering van de verbinding zendt u van de beamer "PJ_OK". Binnen 5 seconden
na het zenden van "PJREQ" ontvangt u "PJACK". Kunt u geen "PJ_NG zenden of geen "PJNAK"
ontvangen, doe dan deze bewerking – na het bevestigen van de toestand van de beamer – opnieuw nadat
de TCP-verbinding tot stand is gekomen.
TCP/IP–verbinding
Pinnummer
Signaal
Functie
Signaalrichting
2
RxD
Gegevens
ontvangen
PC→Dit toestel
3
TxD
Gegevens
verzenden
Dit toestel→PC
5
GND
Signaalaarde
-
1,4,6 - 9
N/C
-
-
Mode
Niet synchroon
Tekenlengte
8 bits
Pariteit
Geen
Startbit
1
Stopbit
1
Snelheid
19200 b/s
Gegevensindeling
Binair
Dit toestel
Startbit
Stopbit
D6 D7
D4 D5
D2 D3
D0 D1
●
Pc duidt op een controller, zoals een persoonlijke computer.
TCP/IP–verbinding
Bedienende computer
Beamer
_
Autenticatieprocedure van de verbinding
Binnen 5 seconden
Beamerbediening
Verbinding komt tot stand op TCP-laag
TCP-port nummer 20554
Driewegs handshake
