23
Подготовка
РУССКИЙ

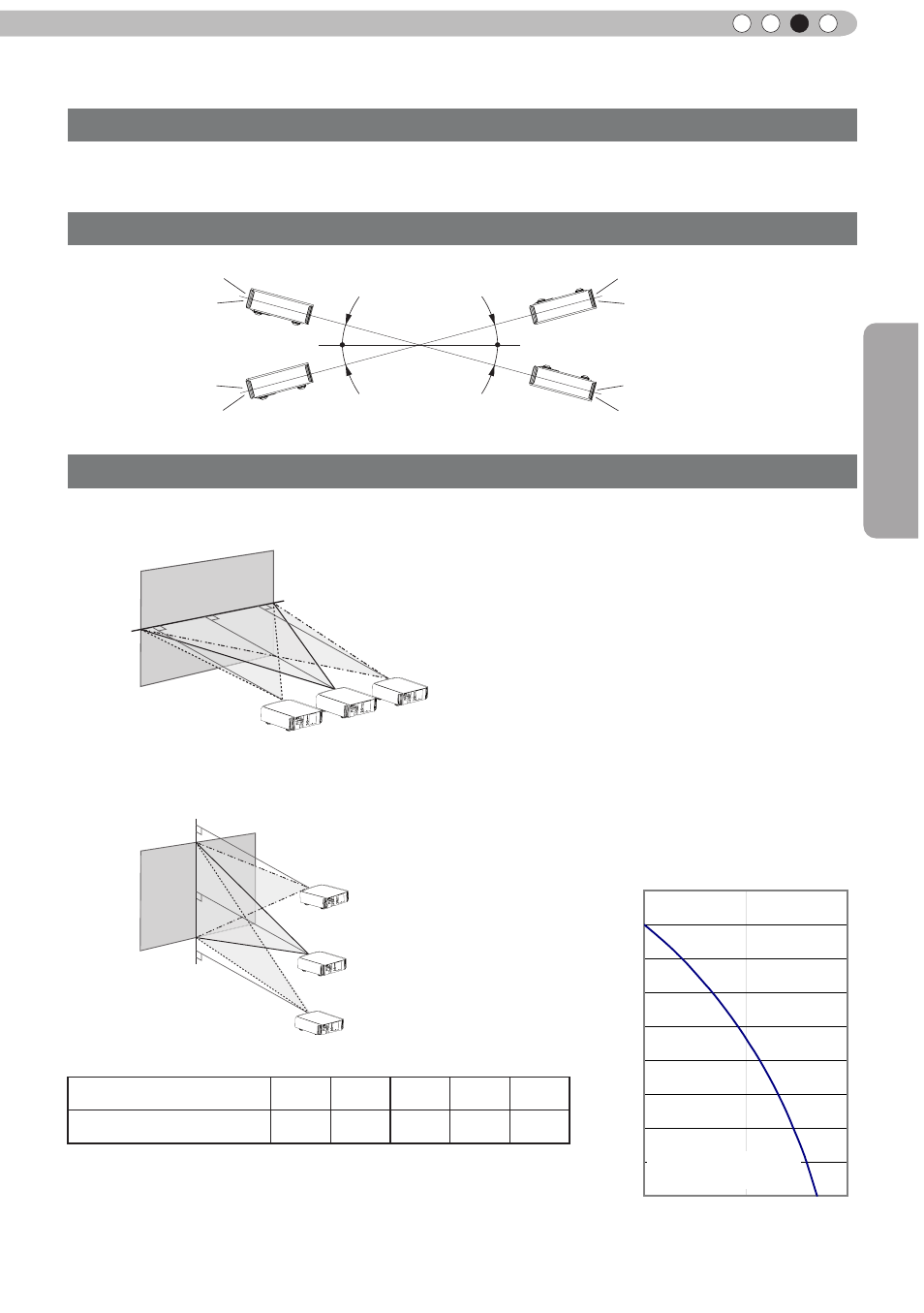

Установка проектора и экрана
Настройка угла
Cдвига
О процедуре установки (Продолжение)
При установке разместите устройство и экран перпендикулярно друг к другу. При
несоблюдении этого условия могут увеличиться трапецеидальные искажения См.
“Трапецеидальное искажение”. (См. стр. 41, 64)
Диапазон установки угла, который может быть установлен для этого устройства, составляет
±30°.
■ Положение “Влево/Вправо
(*) положение 0 % "влево/вправо"(центр)
■ Положение “Верх/Низ”
(*) положение 0 % "влево/вправо" (центр)
График корреляции сдвига объектива.
● В случае установки угла вне пределов указанного выше диапазона может произойти сбой.
Примерно 34% (максимум) проецированного изображения
Примерно 34% (максимум) проецированного изображения
Примерно 80%
(максимум)
проецированного
изображения
Примерно 80%
(максимум)
проецированного
изображения
90
80
70
60
50
40
30
20
10
0 10 20 30 40
Горизонтальное
смещение объектива
Вер
тик
альное смещ
ение
об
ъек
тив
а
● Максимальный сдвиг вверх-вниз зависит от величины сдвига
влево-вправо. Аналогичным образом максимальный сдвиг
влево-вправо зависит от величины сдвига вверх-вниз.
● Значения в таблице приведены для справки. Используйте их в
качестве образца во время установки.
30°
30°
30°
30°
Сдвиг влево-вправо (%) 0% 10% 20% 30% 34%
Сдвиг вверх-вниз(%) 80% 66% 47% 18% 0%
■ Диапазон смещения
объектива при движении
Диапазон возможного
движения объектива
