98
приспособлением моментом 39,2 Н·м (4,0 кгс·м). Затянуть
гайку 11 крепления ролика.
10. Покачивая корпус ТНВД, добиться, чтобы фиксирующий
штифт свободно выходил из отверстия в корпусе ТНВД. Затем
подтянуть болты 14 крепления ТНВД к переднему кронштейну.
11. Вынуть штифты, повернуть коленчатый вал на два
оборота по часовой стрелке (720°). Снова зафиксировать
коленчатый вал штифтом.
12. Проверить совпадение паза ступицы ТНВД с отверстием
в корпусе ТНВД, штифт должен входить свободно. В случае
несовпадения, а также если штифт входит с усилием - ослабить
болты 14 крепления ТНВД и повторить операции, начиная с
п.10.
13. Извлечь установочные технологические штифты из
ступицы шкива ТНВД и из отверстия блока цилиндров.
14. Затянуть крепление ТНВД к задней опоре.
15. Установить кожухи ремня привода ТНВД и заглушку
отверстия 4 блока цилиндров под установочный штифт
коленчатого вала.
Примечание: Все операции проводить с установленным
коромыслом 8 с успокоительными роликами ремня привода
ТНВД.
Привод педали акселератора в процессе эксплуатации
может потребовать регулировки натяжения троса. Для
натяжения троса отверните гайку 3 (рис. 9.38) и затяните
гайку 4.
Воздушный фильтр. Обслуживание фильтра см. в разделе
"двигатель УМЗ-4218 (УАЗ-31519, УАЗ-3153)".

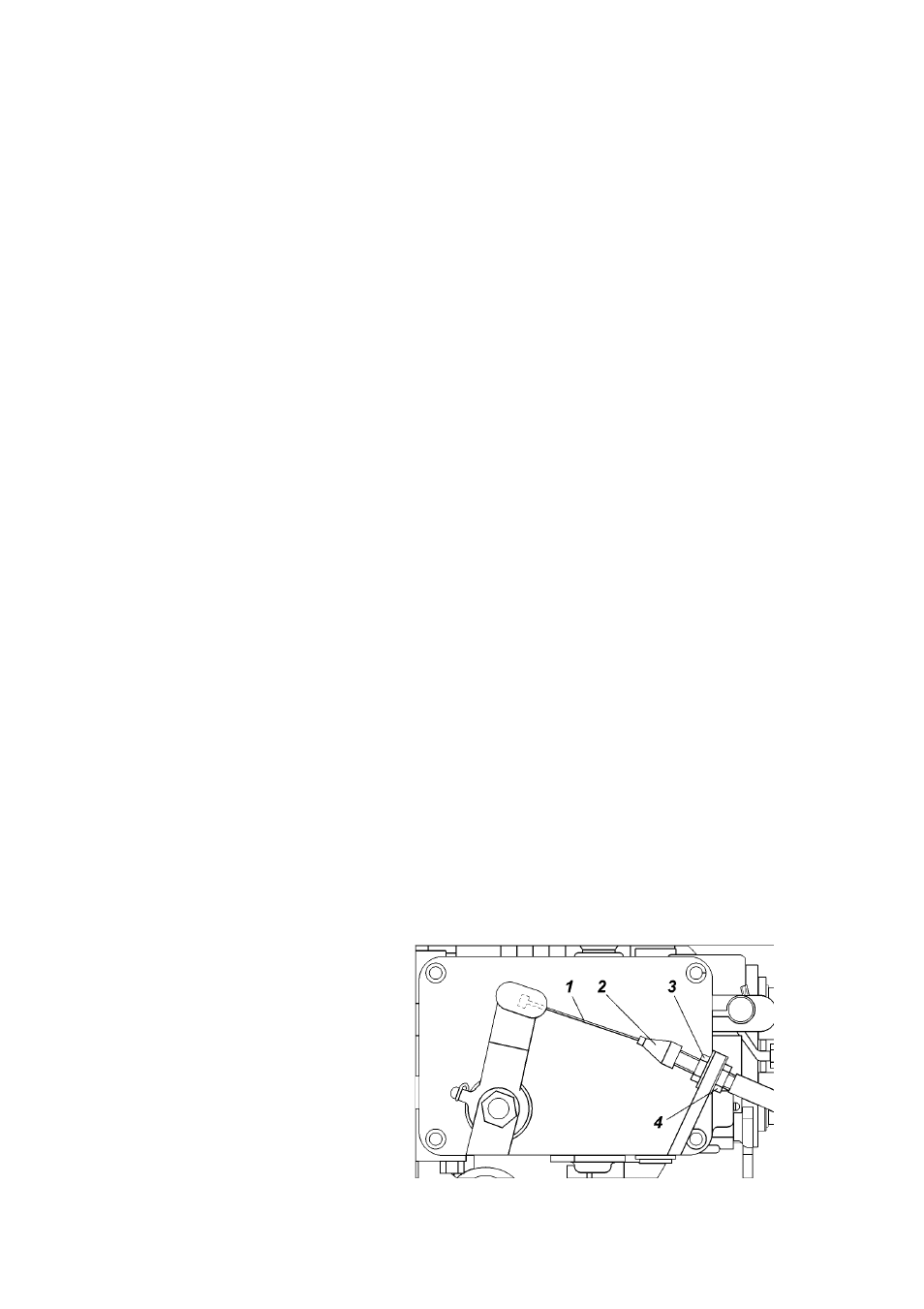

Рис. 9.38. Регулировка
привода педали акселератора:
1 -трос; 2 -оболочка троса с
регулировочным наконеч-
ником; 3, 4 -гайки
