74
Натяжение ремня 7 привода вентилятора и насоса
гидроусилителя рулевого управления производится перемещением
насоса 10, для чего необходимо: ослабить болты 11, регулировочным
болтом 12 отрегулировать натяжение ремня, перемещая насос по
направляющим. Затянуть болты 11.
Натяжение ремня привода насоса системы охлаждения и

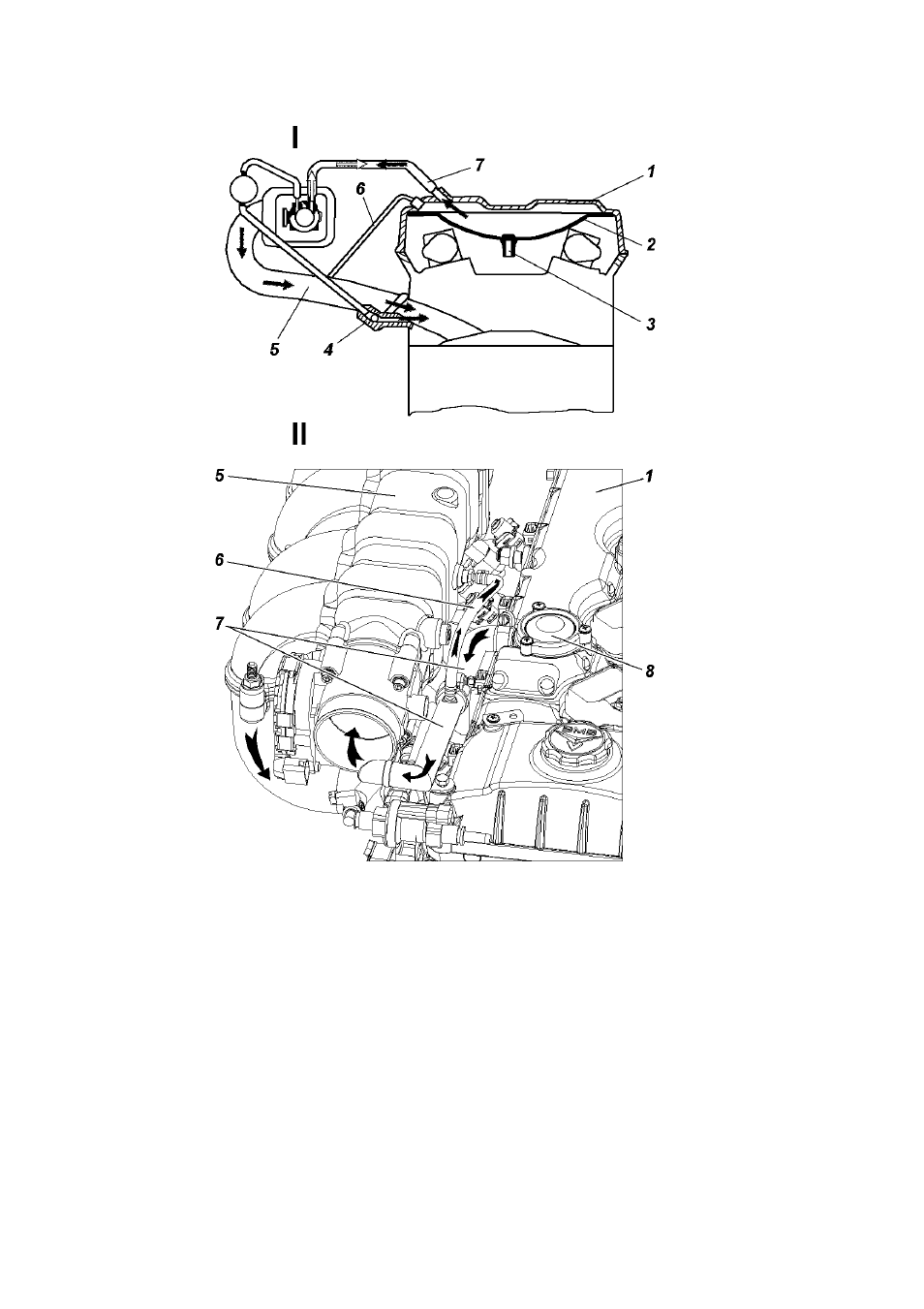

Рис. 9.21. Вентиляция картера двигателя ЗМЗ-409:
1 -крышка клапанов; 2 -маслоотражатель; 3 -трубка маслоотражательная;
4 -продольный канал системы холостого хода; 5 -ресивер с впускной
трубой; 6 -шланг малой ветви вентиляции; 7 -шланг основной ветви
вентиляции; 8 -клапан разрежения
I -Экологический класс 2; II -Экологический класс 3 (ЗМЗ-40904)
