80
Периодически проверяйте и очищайте контакты
подключения погружного модуля к бортовой сети.
Особое внимание обращайте на надежность подключения
"массы".
Не рекомендуется эксплуатация автомобиля при наличии
топлива в правом топливном баке менее 5 литров.
При преодолении крутых подъемов минимальное количество
топлива в правом баке должно быть не менее 20 литров.
Промывку фильтра электробензонасоса производите, не
снимая бак с автомобиля, при этом электробензонасос
(топливный модуль) необходимо извлечь из топливного бака
через люк в полу кузова.
Фильтр с электробензонасоса снимать запрещается.

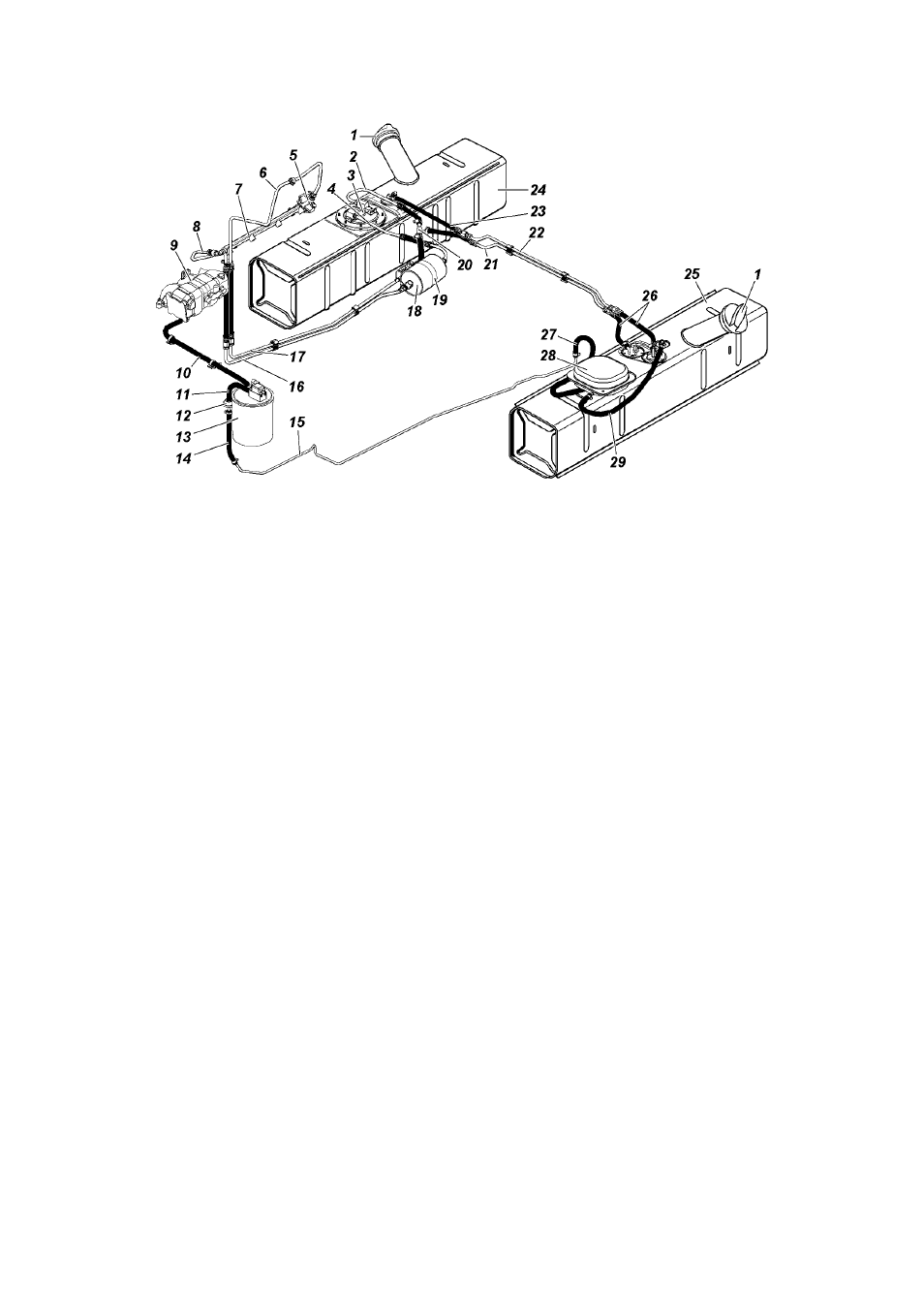

Рис. 9.27. Схема системы питания двигателя топливом
(Экологический класс 2):
1 -пробка топливного бака; 2 -трубка от струйного насоса к электробензо-
насосу; 3 -электробензонасос с датчиком указателя уровня топлива
(погружной модуль); 4 -трубка от электробензонасоса к фильтру тонкой
очистки топлива; 5 -регулятор давления топлива; 6 -трубка слива
топлива от регулятора давления; 7 -топливная рампа; 8, 16 -трубки
подачи топлива; 9 -дроссельное устройство; 10, 11, 14, 27, 29 -шланги
пароотводящие; 12 -клапан бензобака; 13 -адсорбер с клапаном продувки;
15 -трубка паропроводная; 17 -трубка слива топлива к струйному насосу;
18 -фильтр тонкой очистки топлива; 19 -хомут крепления фильтра
тонкой очистки топлива; 20 -струйный насос; 21 -трубка от левого бака
к струй-ному насосу; 22 -соединительная трубка; 23 -шланг
соединительный; 24 -правый топливный бак; 25 -левый топливный бак;
26 -шланги соединительные; 28 -сепаратор
Примечания. Поз. 28 расположена над топливозаборником левого бака
