Страница 20

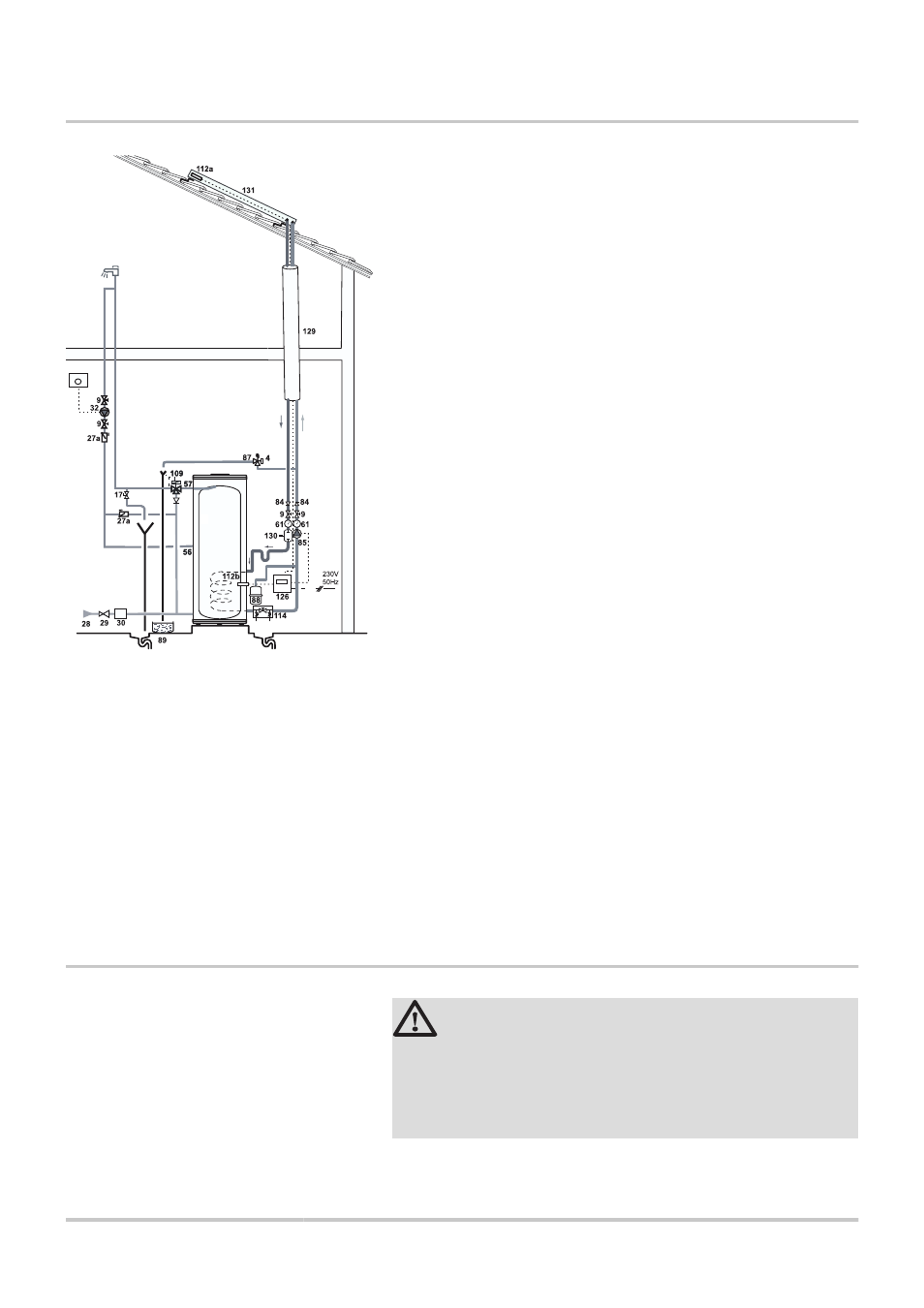

4.4
Схема гидравлических подключений
4
Манометр
9
Отсечной вентиль
27a
Обратный клапан
28
Вход холодной санитарно-технической воды
29
Редуктор давления
30
Группа безопасности
32
Насос циркуляции горячей санитарно-технической
воды
56
Обратная линия контура циркуляции горячей
санитарно-технической воды
57
Выход горячей санитарно-технической воды
61
Термометр
84
Запорный кран с разблокируемым обратным
клапаном
85
Насос первичного контура солнечной установки
87
Тарированный и опломбированный на 6 бар
предохранительный клапан
88
Расширительный бак солнечной установки
89
Сборник для теплоносителя
109
Термостатический смеситель
112a
Датчик солнечного коллектора
112b
Датчик водонагревателя солнечной установки
114
Устройство для заполнения и слива первичного
контура солнечной установки
126
Система регулирования солнечной установки
129
Трубы с теплоизоляцией
130
Воздухоотделитель с ручным воздухоотводчиком
131
Батарея плоских или трубчатых солнечных
коллекторов
4.5
Заполнение первичного контура солнечной установки
ОПАСНОСТЬ
Не промывать и не заполнять солнечную установку,
если температура в солнечных коллекторах выше
100 °C (сильное солнечное излучение). Нагрев в
солнечных коллекторах может вызвать сброс
теплоносителя в виде пара - существует риск ожога.
M001673-E
4. Установка
DKS
19
08/03/2012 - 300028484-001-A
