3.2

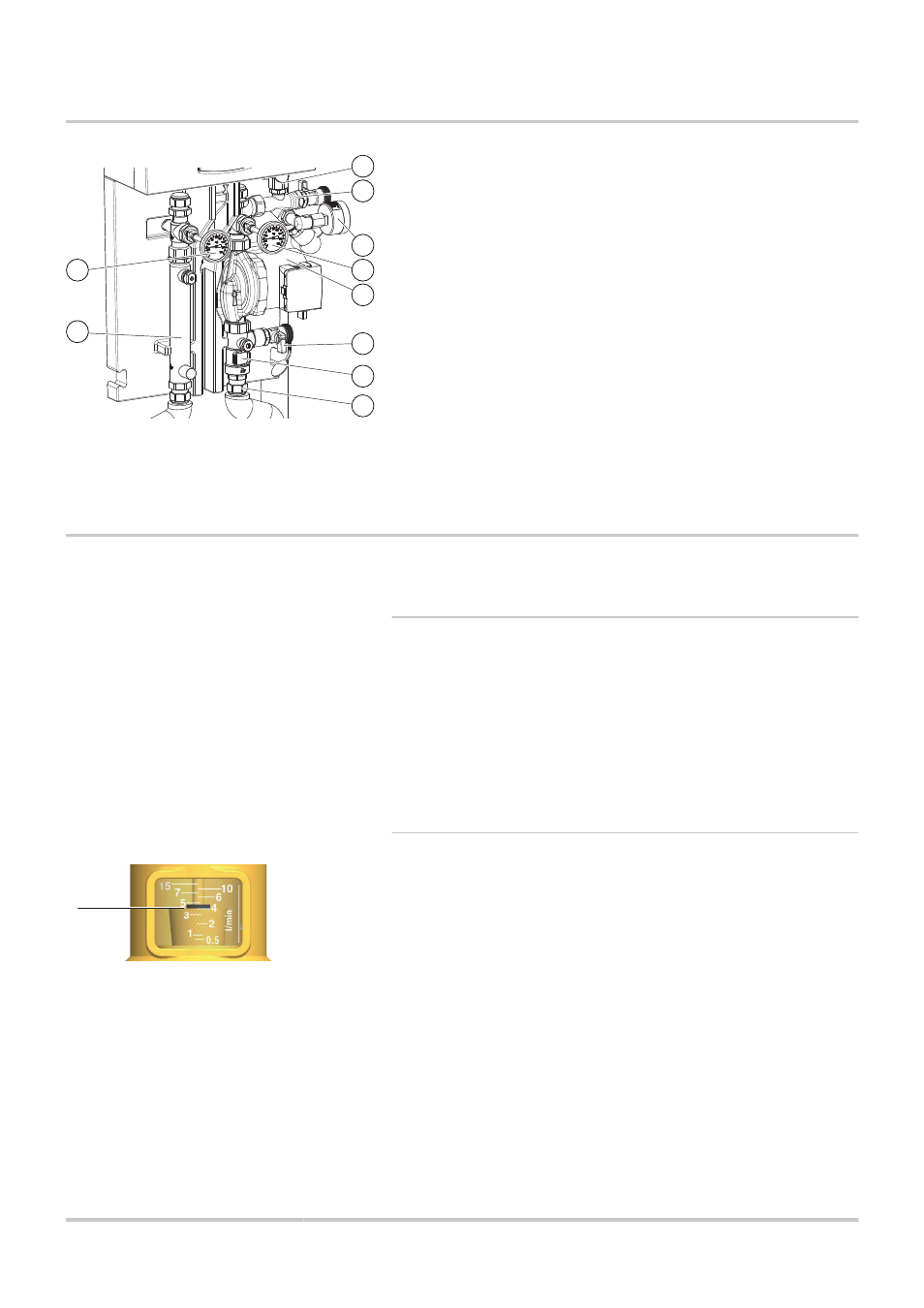

Основные компоненты
1
Манометр
2
Насос контура солнечных коллекторов
3
Кран для заполнения
4
Сливной кран
5
Предохранительный клапан
6
Воздухоотводчик контура солнечных коллекторов
7
Расходомер
8
Биконусный фитинг
9
Красный термометр подающей линии (К
водонагревателю)
10
Синий термометр обратной линии (К солнечным
коллекторам)
3.3
Принцип действия
3.3.1.
Циркуляционный насос
В гидравлическом модуле есть циркуляционный насос для
контура солнечных коллекторов, который регулирует расход
теплоносителя. Электрически насос подключается при помощи
кабеля, который поставляется с гидравлическим модулем.
¼ Технические характеристики циркуляционного насоса
приведены в следующем разделе : "Технические
3.3.2.
Расходомер
1
Указатель расхода = Верхнее окончание турбины
Независимо от системы регулирования расходомер показывает
расход теплоносителя в контуре солнечных коллекторов.
1
3
5
2
4
10
9
6
7
8
L000415-C
L000456-B
A
3. Техническое описание
DKS
9
08/03/2012 - 300028484-001-A
