Страница 11: 4 технические характеристики
3.3.3.

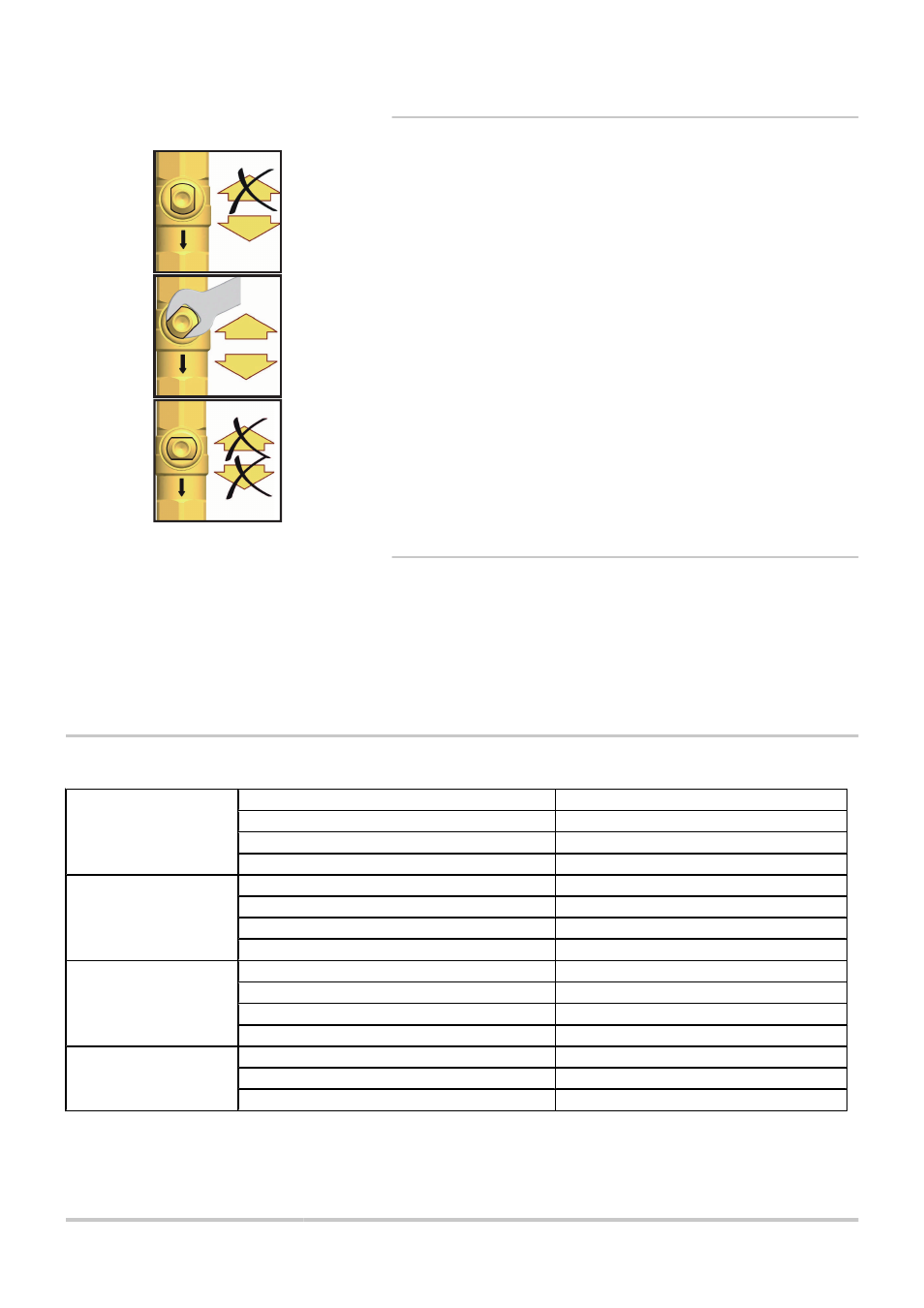

Обратные клапаны
0°
4
Обратный клапан в рабочем положении.
4
Движение теплоносителя - только по
направлению потока (Стрелка на трубе).
45°
4
Обратный клапан полностью открыт.
4
Возможно движение теплоносителя в 2
направлениях.
90°
4
Закрыт шаровый кран.
4
Циркуляция невозможна.
4
Во время заполнения, удаления воздуха и промывки
установки краны должны быть закрыты на 45°.
4
В рабочем состоянии установки краны должны быть
полностью открыты находятся в вертикальном
положении
.
Проверить циркуляцию при помощи расходомера.
3.3.4.
Предохранительный клапан
В гидравлическом модуле контура солнечной установки есть
предохранительный клапан на 6, адаптированный для контура
солнечных коллекторов (теплоноситель и температура). Для его
замены использовать предохранительный клапан такого же
типа.
3.4
Технические характеристики
Размеры
Межосевое расстояние
100 мм
Подсоединения для трубопроводов
Биконусные фитинги DN78
Подсоединение для расширительного бака
Наружная резьба 3/4" (Плоская прокладка)
Выход предохранительного клапана
Внутренняя резьба 3/4
Рабочие характеристики Максимальное допустимое давление
PN 10
Максимальная рабочая температура
120 °C
Кратковременная максимальная температура 160 °C < 15 мин
Максимальная концентрация пропиленгликоля 50 %
Оборудование
Предохранительный клапан
6 бар
Манометр
0-6 бар
Обратные клапаны
1 мм вод. ст.
Циркуляционный насос
Wilo ST 15 / 6
Материалы
Арматура
Латунь
Прокладки
EPDM
Обратные клапаны
Латунь
L000547-C
0°
45°
90°
DKS
3. Техническое описание
08/03/2012 - 300028484-001-A
