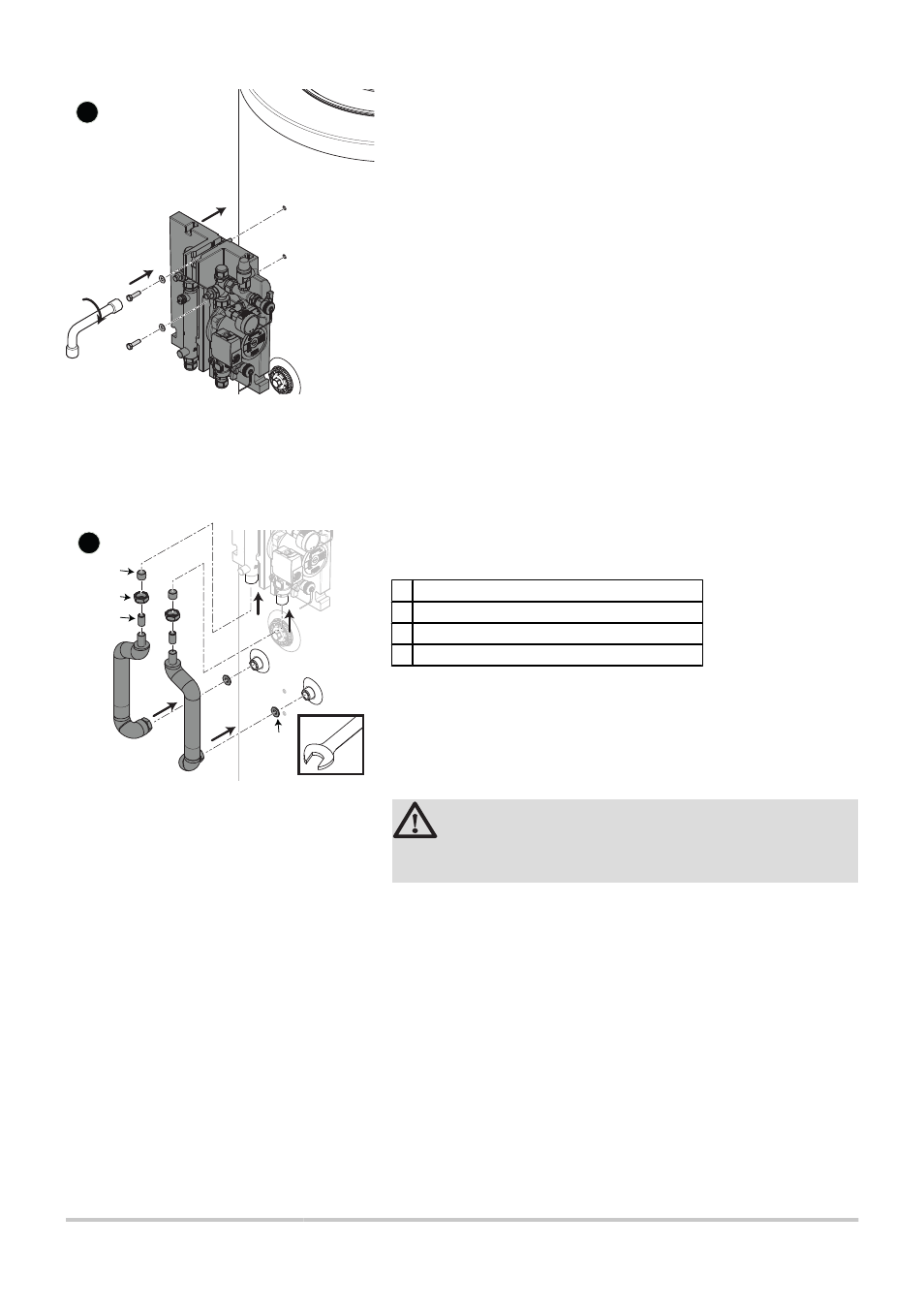

3. Установить гидравлический модуль солнечной установки.
Не закручивать винты до конца.
4. Установить на водонагревателе *1 трубки для входа и выхода
контура солнечных коллекторов.
A
Плоская прокладка
B
Гильза, которая вставляется внутрь трубы
C
Обжимная гайка биконусного фитинга
D
Биконус, который надевается на трубу
Соблюдать выполнение монтажа в правильном порядке : В
первую очередь необходимо установить гильзы вовнутрь
трубы, затем обжимные гайки и в последнюю очередь -
биконусы. Все это необходимо сделать до начала
затягивания. Следить за тем, чтобы между окончанием трубы
и биконусом было расстояние 3 мм.
ВНИМАНИЕ
Установить трубы в раструбы для биконусных
фитингов.
Вставить медную трубу и её компоненты (кольцо, гайка,
биконус) как можно дальше в фитинг гидравлического модуля
солнечной установки. Рукой затянуть гайку до упора. Затем,
гаечным ключом на 1 полный оборот. Рекомендуемый момент
затяжки : 45 Н.м.
L000434-A
3
L000435-D
A
B
4
C
D
DKS
4. Установка
