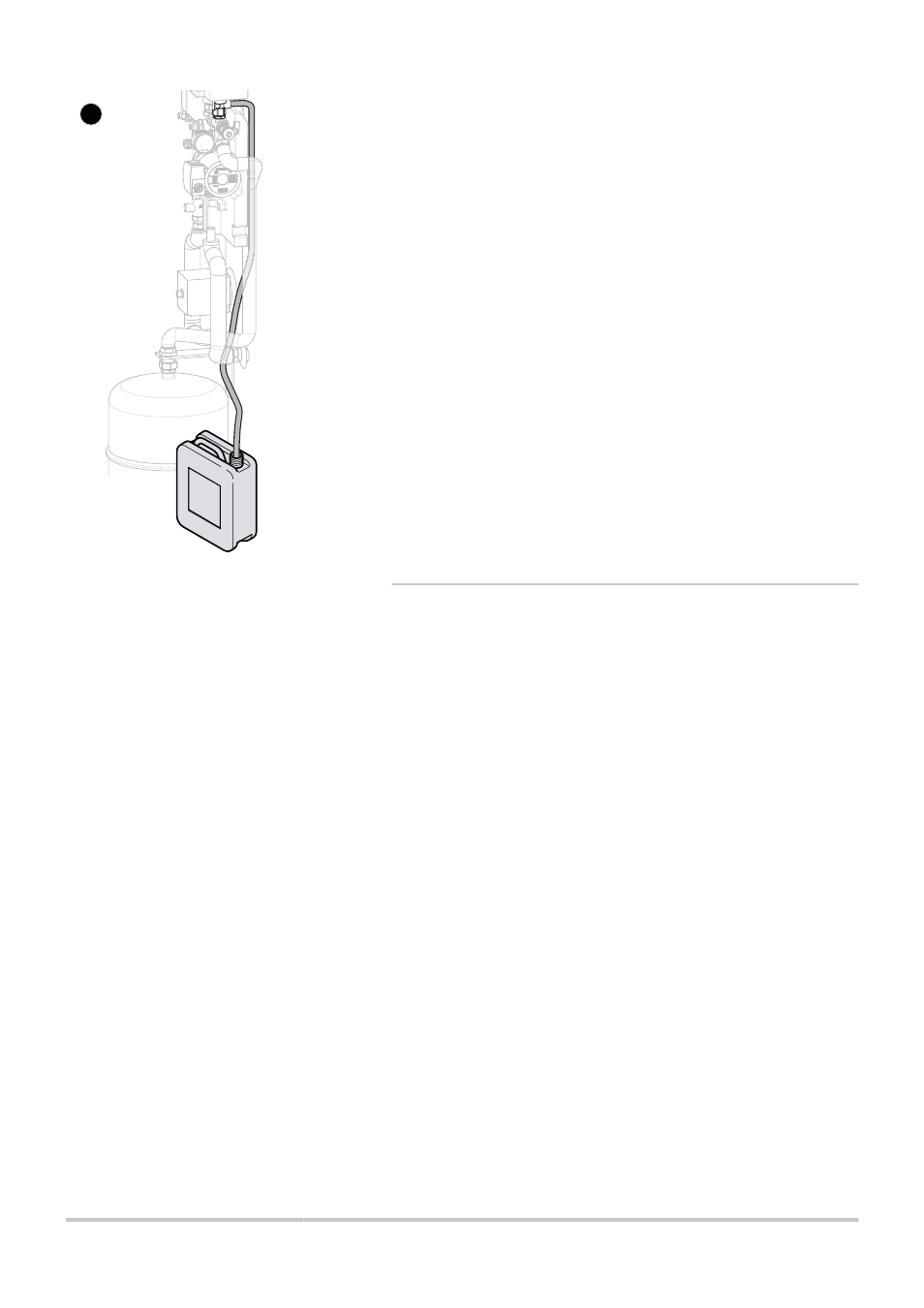

18.Завернуть гибкий шланг на предохранительном клапане,
другое окончание шланга вставить в канистру для сбора
пропиленгликоля.
19.Установить переднюю теплоизоляцию после ввода в
эксплуатацию гидравлического модуля солнечной установки.
4.3.2.
Установка на стену
Гидравлический модуль солнечной установки можно повесить на
стену или прямо на водонагреватель солнечной установки, если
у него есть такая возможность. Подсоединить гидравлический
модуль солнечной установки к контуру солнечных коллекторов
при помощи медных труб Ø 18 и 4 биконусных фитингов.
¼ См. раздел : "Схема гидравлических подключений",
При подсоединении расширительного бака солнечной установки
к гидравлическому модулю солнечной установки необходимо
оставить 50 см трубы между клапаном и баком для охлаждения
теплоносителя. В гидравлическом модуле есть гибкий шланг для
соединения предохранительного клапана и канистры для сбора
теплоносителя, а также гильзы для биконусных фитингов.
