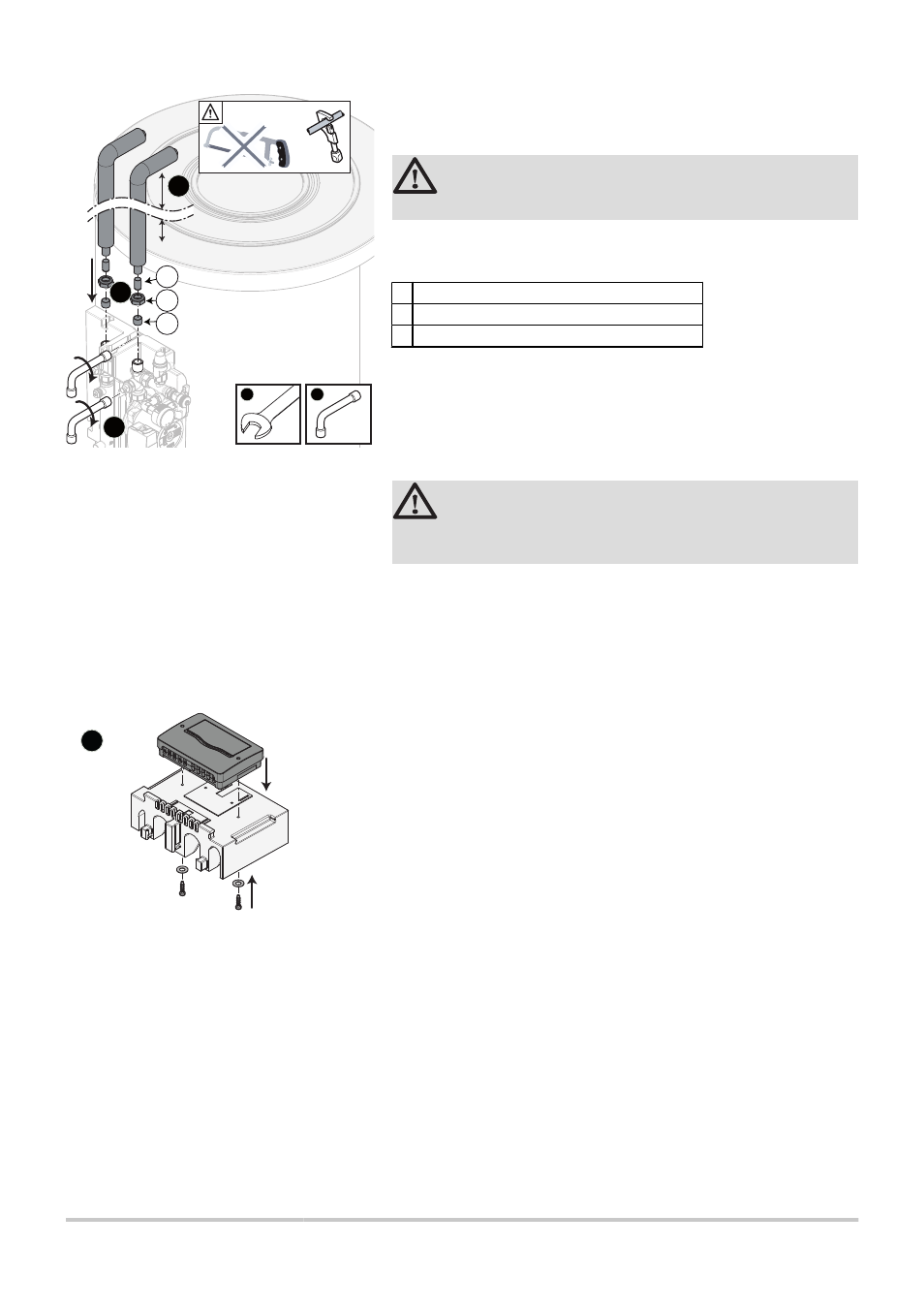

5. В случае необходимости отрезать нужную длину труб.
Выбрать длину труб так, чтобы верхнюю крышку
водонагревателя всегда можно было снять.
ВНИМАНИЕ
Запрещено использовать ножовку по металлу.
6. Установить 2 на входе и выходе гидравлического модуля
солнечной установки.
A
Гильза, которая вставляется внутрь трубы
B
Обжимная гайка биконусного фитинга
C
Биконус, который надевается на трубу
Соблюдать выполнение монтажа в правильном порядке : В
первую очередь необходимо установить гильзы вовнутрь
трубы, затем обжимные гайки и в последнюю очередь -
биконусы. Все это необходимо сделать до начала
затягивания. Следить за тем, чтобы между окончанием трубы
и биконусом было расстояние 3 мм.
ВНИМАНИЕ
Установить трубы в раструбы для биконусных
фитингов.
Вставить медную трубу и её компоненты (кольцо, гайка,
биконус) как можно дальше в фитинг гидравлического модуля
солнечной установки. Рукой затянуть гайку до упора. Затем,
гаечным ключом на 1 полный оборот. Рекомендуемый момент
затяжки : 45 Н.м.
7. Полностью завернуть винты гидравлического блока
солнечной установки.
8. Затянуть винты на опоре системы регулирования.
L000438-D
5
6
6
7
7
C
B
A
8
L000439-B
4. Установка
DKS
15
