Инструкция по эксплуатации Samson Media 6 Z Дифманометр
Страница 9
9
EB 9527-3 RU
Принадлежности
Три кнопки управления (5) используют-
ся для настройки различных рабочих
операций (установка нуля и диапазона,
предела наполнения во время работы,
концевой выключатель и настроек тест-
функции т.д.), а также чтобы устанав-
ливать различные режимы работы (за-
грузка или сохранение операционных
данных).
Индикатор с ЖК-дисплеем
Разъем A
U
B
= 12–36 В пост. тока
I
A
= 4–20 мА
Мин./макс. сигнал A1
Разъем B
Мин./макс. сигнал A2 или
импульсный выход на Media 6 Z
Последовательный интерфейс
FRAM
1 блок измерений dP
1.1 Измерительная мембрана
1.2 Измерительные пружины
1.3 Рычаг
1.4 Упругий диск
1.5 Оси мембраны
2 Датчик пути
3 Микропроцессор
4 Накопитель
5 Кнопки
6 DIP-переключатели
7 Индикатор с ЖК-дисплеем
8 Концевой выключатель/
выход внешнего импульса
9 Цифро-аналоговый-
преобразователь
10 Последовательный интерфейс
блок изме-
рений dP
Вентильный
блок с мано-
метром

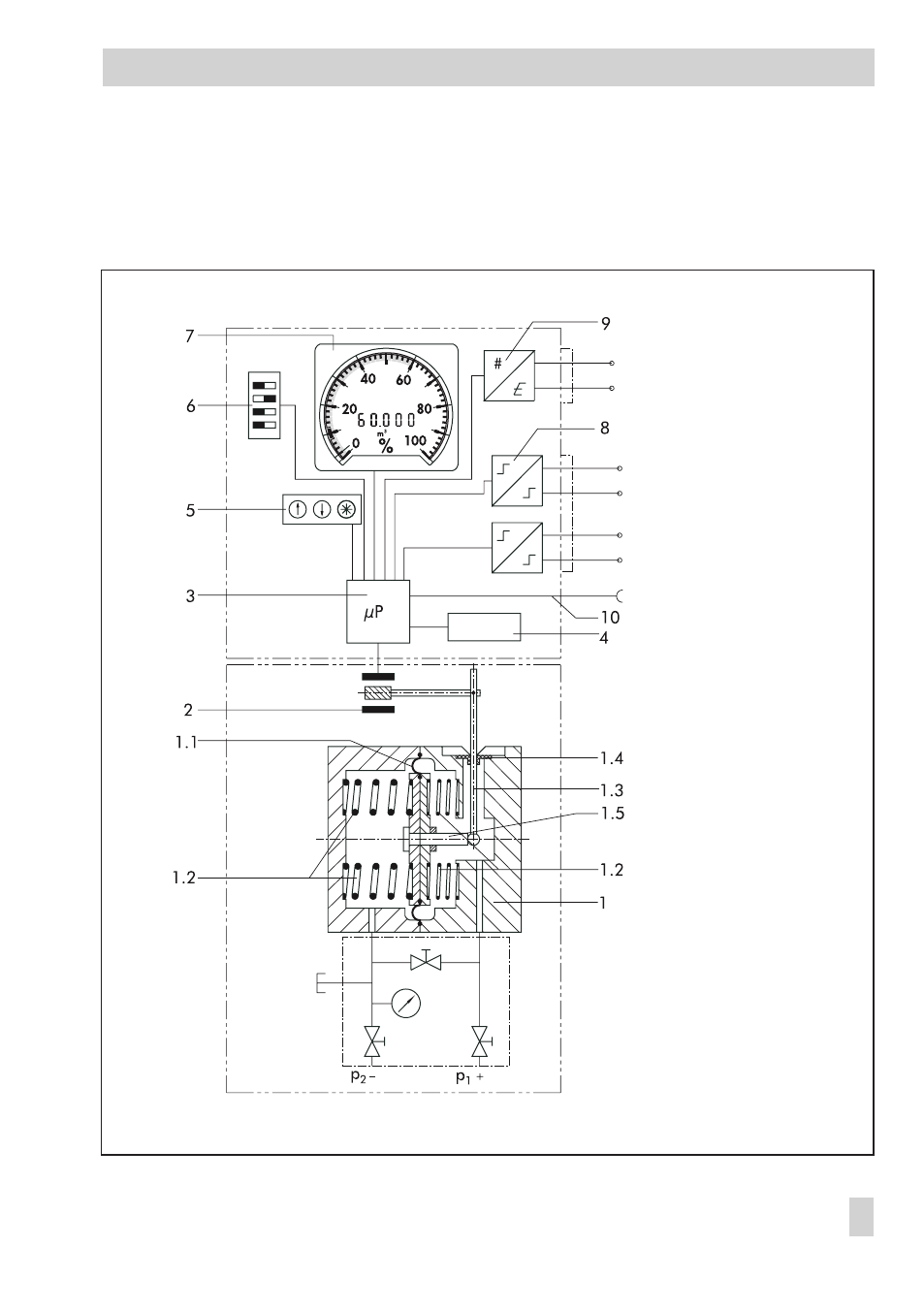

Рис. 1 · Функциональная схема
