Размеры, мм
10
Размеры, мм
Датчик давления,
в зависимости
от изготовителя
Панель управления
Манометр,
в зависимости
от изготовителя
Штуцеры манометра
Для манометра NG 100:
G ½ B-LH резьба с G ½ соед. втулкой
по DIN 16283 и кольцевым уплотнением 12x2
Для манометра NG 63:
G ¼ внутр. резьба с кольцевым уплотнением
Два отверстия на 8,5 мм для подсо-
единения вентильного блока

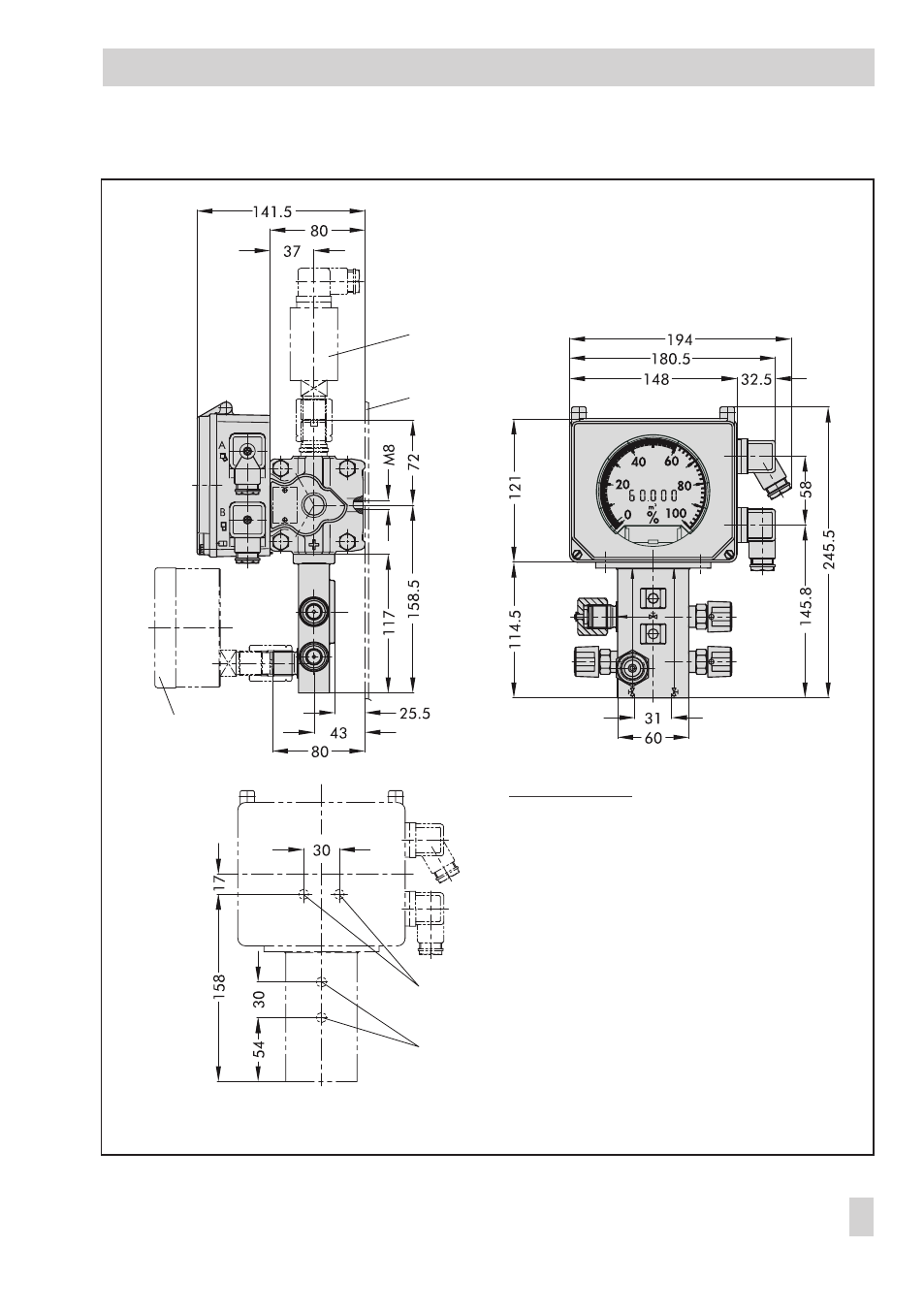

Рис. 9 · Размеры
Два отверстия на 8,5 мм для подсо-
единения вентильного блока
