13 EB 9527-3 RU
+ –
Установка
Измерение уровня жидкости
H Диапазон измерений
h Замеренная высота
z Дополнительная высота
K Компенсирующая высота
Схема 1
Измерения в криогенных системах
(сжиженные газы)
Схема 2
Измерения в резервуаре под давлением с
(не) конденсирующейся сжатой подушкой
Схема 3
Измерения на резервуаре по нижнему
предельному уровню
блок диафрагмы
Монтаж:
Стандартный Обратный Стандартный
Отстойные сосуды
Разделительный сосуд
Стандартный Обратный
Измерения на жидкостях Измерения на паре Измерения на газах
1) Вентильные блоки SAMSON могут быть установлены выше блока измерения dP, чтобы совместить
подсоединения (+) к (+) и (–) к (–).

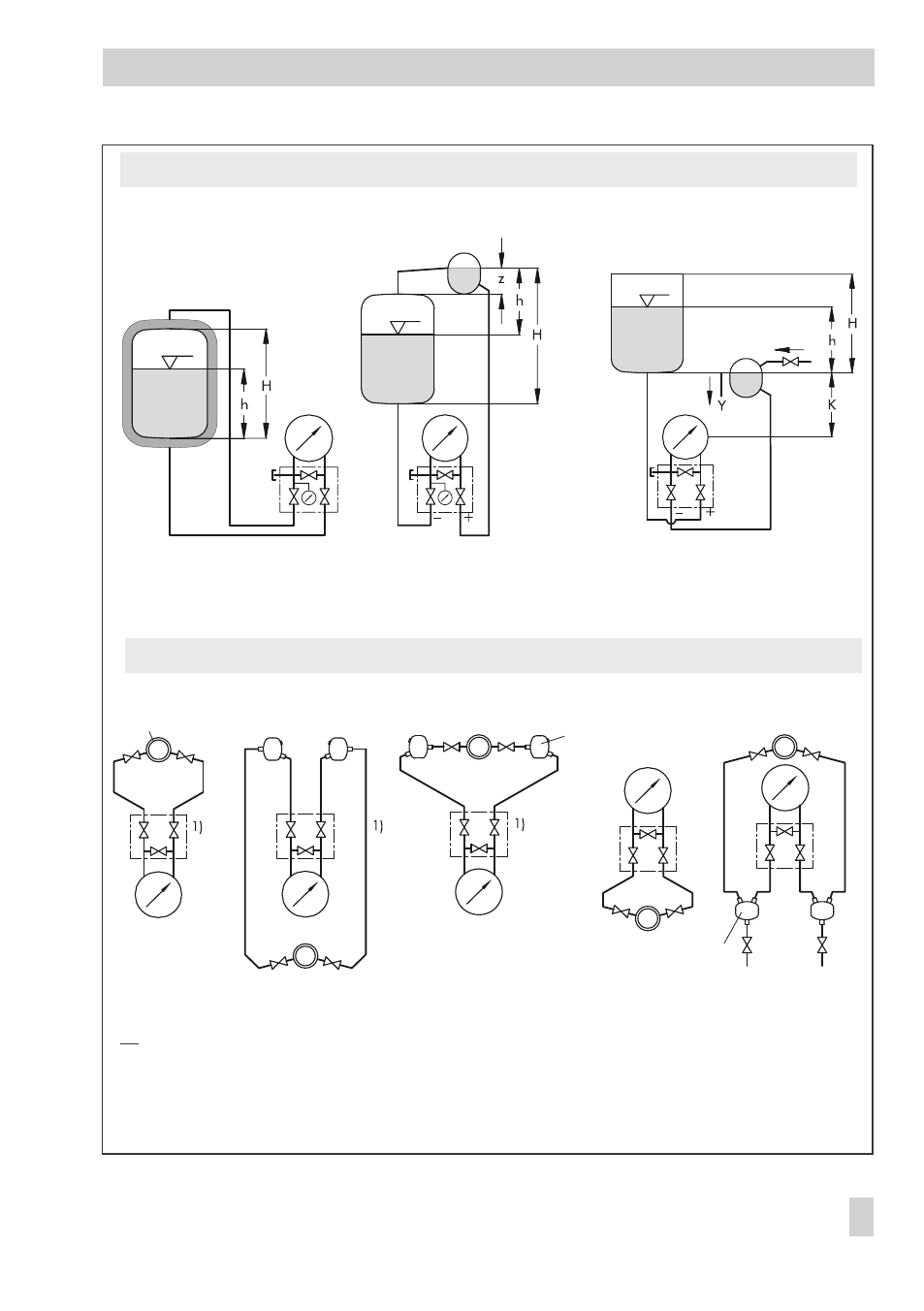

Рис. 2 · Схемы соединения приборов
Иллюстрация с вентильным блоком SAMSON
Измерение расхода
