Место монтажа прибора (на трубе, на
стене, на монтажной плате) должно
быть
без вибрации
.
Для крепления на вертикальной или
горизонтальной трубе пользоваться
крепежом с хомутами. Для настенного
крепления пользоваться крепежом без
хомутов. Для монтажа на панели требу-
ется монтажный кронштейн (см. размер-
ный чертеж в подразделе 35).
2.3
Линии перепада
давления
Линии перепада давления (трубы с на-
ружным диаметром 12 мм) проложить
согласно рис. 3. Следить за правильно-
стью монтажа! Использовать подходя-
щую резьбовую арматуру, предотвра-
щающую утечку из проводок.
Участки проводок, обычно укладываемых
горизонтально, должны иметь постоян-
ный уклон не менее 1 : 20, начиная с диа-
фрагмы или с точки, где может осущест-
вляться дренаж. Минимальный радиус
изгиба не должен быть меньше 50 мм.
Тщательно очистить линии перепада
давления, прежде чем подключить их к
прибору. Убедиться, что линия высокого
давления подключена к высоконапорно-
му соединению, а линия низкого давле-
ния – к низконапорному.
2.4
Блок диафрагмы
Рабочая среда должна течь в направле-
нии, указанном стрелкой.
На входе и выхода блока диафрагмы
требуются свободнопроходные участ-
ки проводок. У поставляемых SAMSON
дроссельных трубок участки этой длины
получают наваркой калиброванных тру-
бок. В случае использования фланцев
диафрагмы свободнопроходная длина
прямого участка трубы при диафраг-
ме оговорена в подтверждении заказа.
Проследить, чтобы блок диафрагмы
вместе с уплотнениями стоял в линию с
проводкой.
Вариант с концевыми выключателями
ПРЕДУПРЕЖДЕНИЕ!
Макс. допустимое рабочее давление 40 бар для типа 90
в стандартном исполнении.

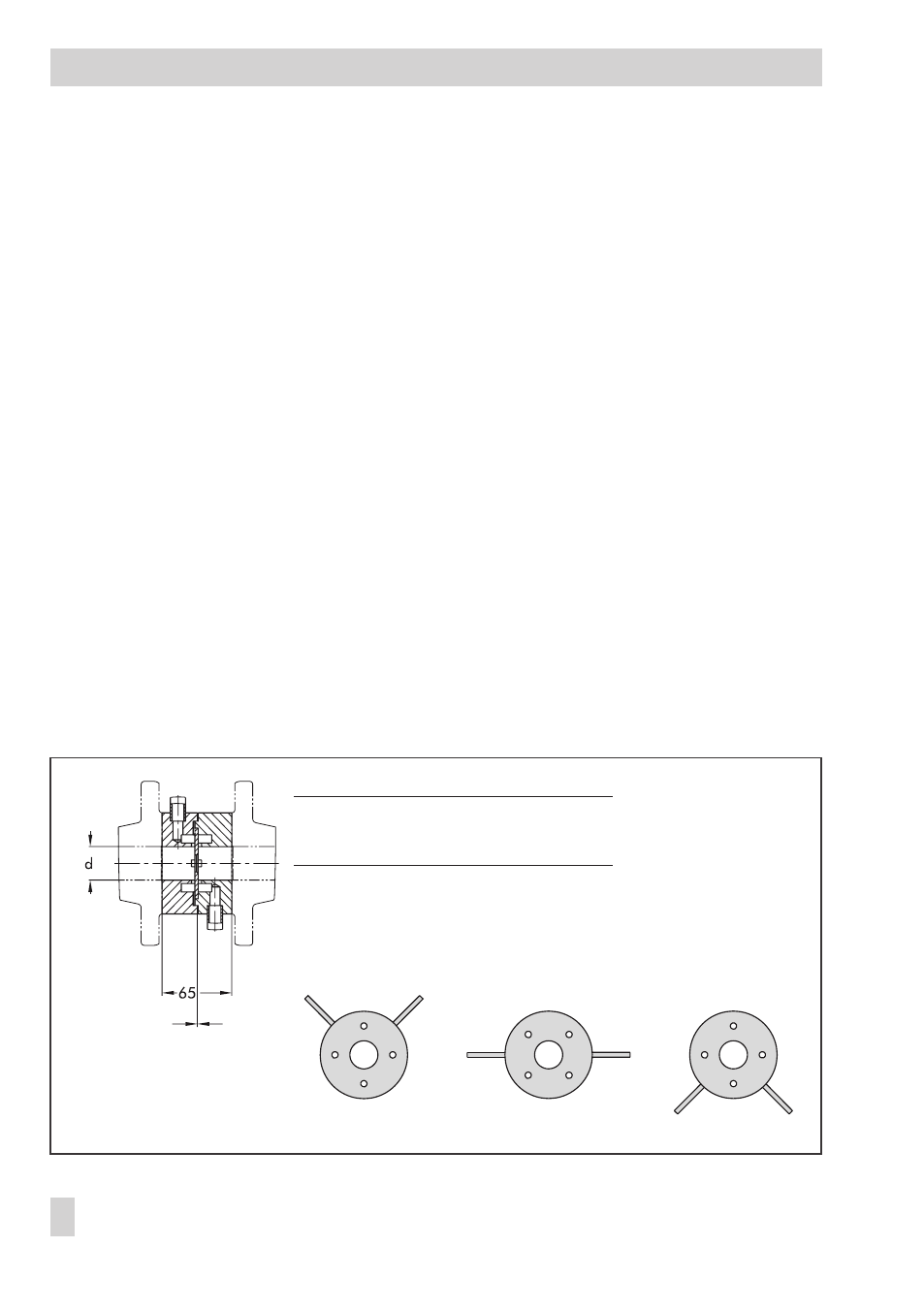

Фланец диафрагмы, тип 90
Присоединение линий перепада давления на блоке диафрагмы
Для газа
Для пара
Для жидкостей
Впуск 20–50 x d
Выпуск 5 x d
Рис. 3 · Блок диафрагмы
