EB 9527-3 RU
18
Электрические соединения
3.1
Разъемы
Разъем A · Питающее напряжение
Одна и та же пара проводов передает
измерительный сигнал от 4 до 20 мА
и необходимое питающее напряже-
ние (U
B
= 12–36 В) для двухпроводного
трансмиттера.
Четырехконтактный
разъем
(согл.
DIN 43650, исполнение A) используется
для подсоединения прибора Media 6.
Двухпроводное подсоединение для сиг-
нала 4–20 мА.
Допустимая нагрузка R
B
:
0,020 A
R
B
=
U
B
– 12 В
Ом
Обычно напряжение питания U
B
равно
24 В пост. тока. С учетом сопротивления
проводов питания непосредственно на
клеммах разъема устройства напряже-
ние питания может составлять от 12 В
до 36 В пост. тока.
Опция: Работа от батареек, напряжение
питания 9 В пост. тока
Разъем B · Концевые выключатели/
импульсный выход
Подключение двух программных конце-
вых выключателей с защитой EEx ia IIC
для цепей управления в соответствии с
NAMUR на развязывающем усилителе
согл. EN 60947-5-6.
Макс. значения:
U
i
= 20 В,
I
i
= 60 мА, P
i
= 250 мВт
C
i
= 5,3 нФ, L
i
= 8 мкГн
Media 6 Z
включает в себя только один
программный концевой выключатель
(сигнал 1) и один импульсный выход (на
позиции сигнал 2/контакты 3 и 4), про-
порциональный наполнению резервуа-
ра, для управления внешним счетчиком.
Диагностическое соединение
(см. так-
же раздел 9)
Подключить амперметр к тестовым клем-
мам + и – для проверки выходного сиг-
нала при калибровке. При этом выходной
сигнал двухпроводной цепи не прерыва-
ется. Убедиться, что амперметр обеспе-
чивает нагрузку < 0,4 В пост. тока на диа-
гностическом разъеме.

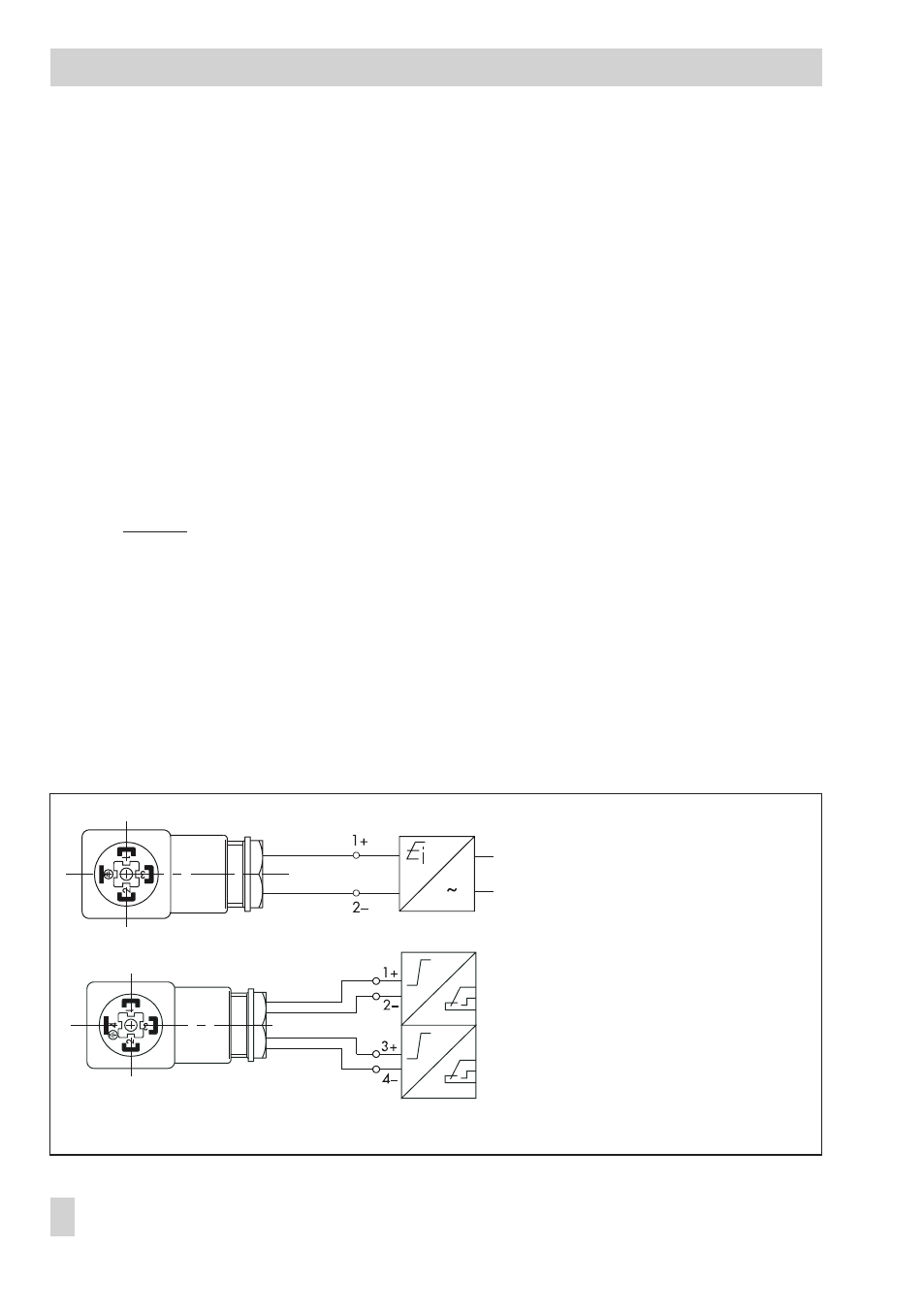

Рис. 6 · Схема подсоединения приборного разъема DIN 43650, исполнение A
блок питания
Разъем A· Двухпроводной разъем для стандартного
сигнала 4–20 мА и питающее напряжение U
B
Кабельный разъем
Заказ №: 8831-0503
Разъемы для кабелей Ø 8–10 мм
Концевые выключатели с развязывающим усилителем
Мин./макс. A1
Мин./макс. A2
Разъем B· Два программных концевых выключате-
ля или один программный концевой выключатель
и импульсный выход на Media 6 Z
Кабельный разъем
Заказ №: 8831-0500
Сеть
