Монтаж
1
Отсечной клапан
2
Грязеуловитель
3
Регулятор расхода
4
Уравнительный сосуд (опция)
5
Игольчатый клапан
6
Манометр
Минимальное необходимое падение давление на
заводе Δp
min
на клапане рассчитывается по формуле

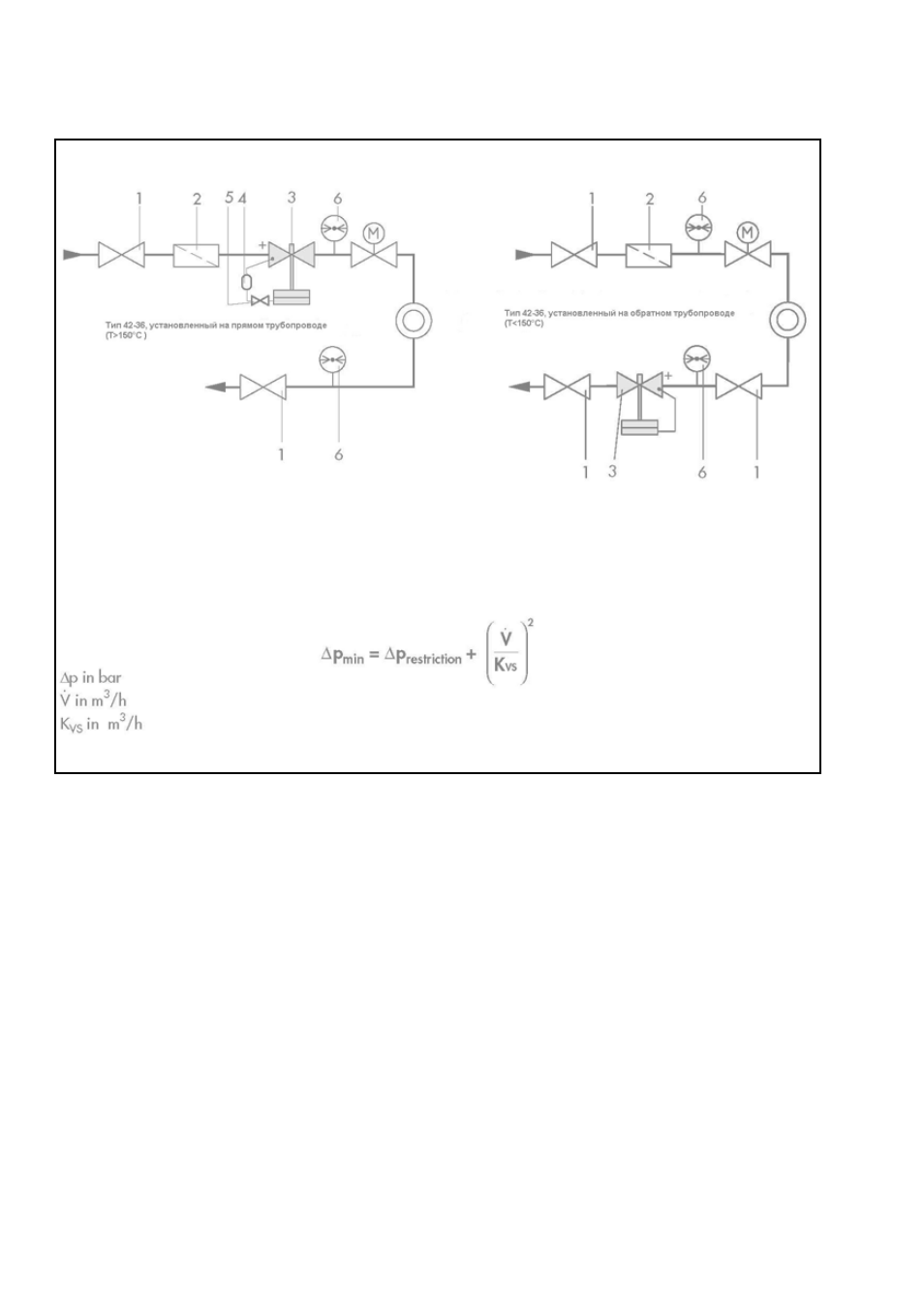

Рис.4· Установка регулятора Тип 42-36 на прямом и обратном трубопроводах
Примечание: Игольчатые клапаны,
уравнительные сосуды и натяжные
зажимы поставляются по запросу.
Данное оборудование описано в Типовом
листе T 3095 EN.
2.3 Грязеуловитель
Грязеуловитель
на
прямом
трубопроводе препятствует попаданию
различных частиц в регулятор. SAMSON
предлагает грязеуловители Типа 2 N/2
NI (см. Типовой лист T 1010 EN).
Установите
грязеуловитель
до
регулятора. Среда должна протекать в
направлении, указанном стрелкой на
грязеуловителе. Фильтр устанавливается
снизу или сбоку (для пара). Необходимо
оставить пространство для демонтажа
устройства.
2.4 Отсечной клапан
Рекомендуется
установка
ручного
отсечного
клапана
(Рис. 4) до
грязеуловителя и на выходе обратного
трубопровода,
чтобы
иметь
возможность перекрыть участок для
8 EB 3015 RU
