Конструкция и принцип действия • Монтаж
Тип 42-36 · Балансировка с помощью мембраны · Ду 125 - 250
Клапан Тип 2423
с уравнительной
мембраной
Привод
Тип 2426
2 Монтаж
Установка регулятора возможна на
линиях с низким давлением (
обратный
трубопровод ) либо на линиях с высоким
давлением (прямой трубопровод).
Смотрите схему установки на Рис. 4.
При выборе места установки убедитесь в
наличии доступа к регулятору.
Предупреждение
Регулятор должен быть установлен на
жестком
трубопроводе, при
необходимости закрепить трубу рядом
с
фланцами. Не устанавливайте
поддержки на клапан или привод!
6 EB 3015 RU
2 Седло
3 Конус
5.1 Уравнительная мембрана
6 Шток мембраны
7 Шток конуса
11 Соединительная гайка
1 Корпус клапана
1.1 Ограничитель
(настройка заданной точки)
1.2 Стопорная гайка
1.3 Крышка
1.4 Отверстие
12 Мембрана
14 Пружины перепада
давления
15 Винты
16 Опора мембраны
17 Гайка
18 Линия упр. выс. давл

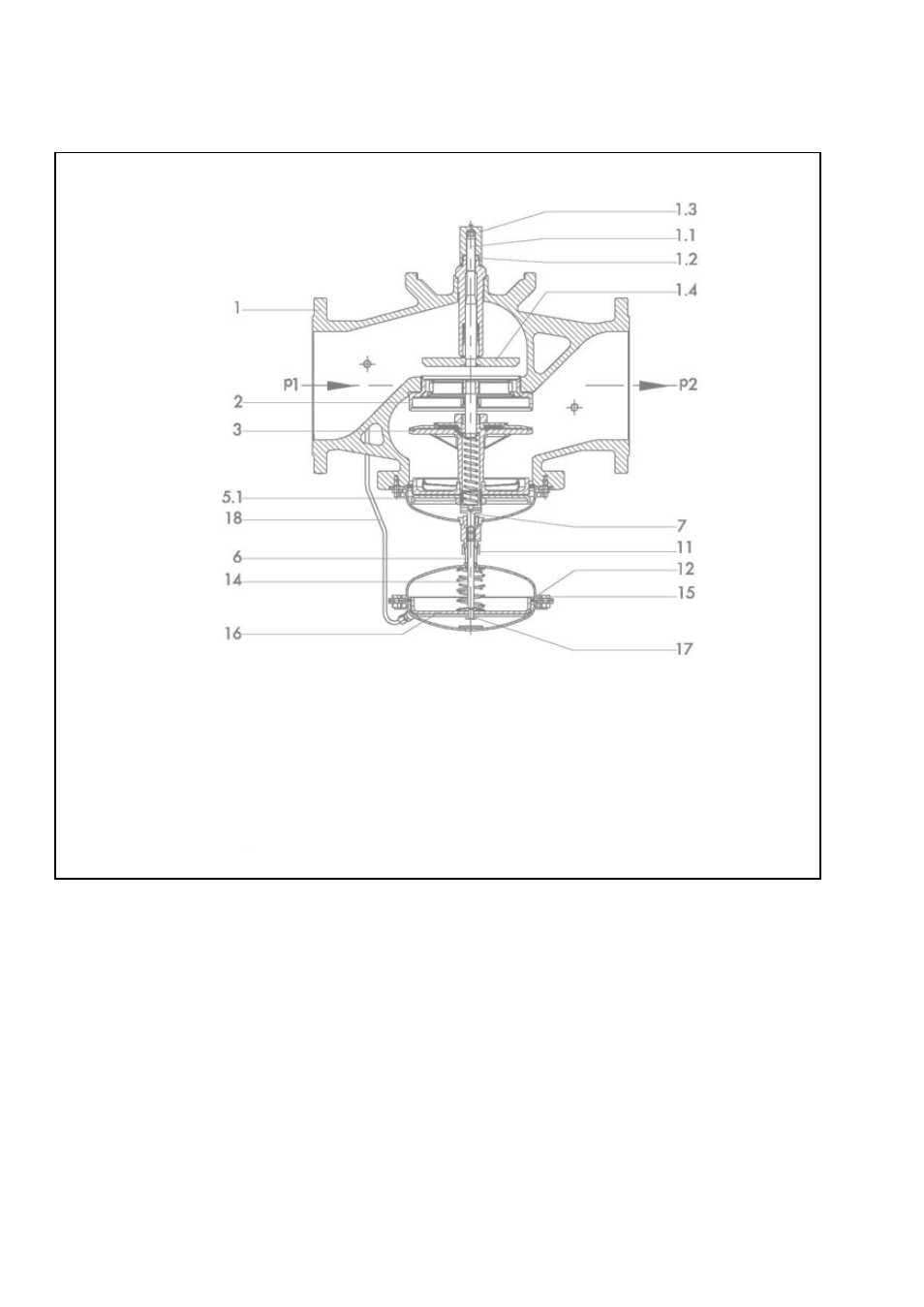

Рис.2· Регулятор с мембраной, чертеж в разрезе
