Конструкция и принцип действия
Тип 42-36 · Балансировка с
помощью сильфона
•
Ду 15 - 250
Клапан Тип 2423 с
балансировкой с
помощью сильфона
Привод
Тип 2426
1
Корпус клапана
1.1 Ограничитель
1.2 Стопорная гайка
1.3 Крышка
1.4 Отверстие
2
Седло
3
Конус
5
Сильфон
6
Шток мембраны
7
Шток конуса
8 Вентиляция (Ду 125 и больше)
11 Соединительная гайка
12 Мембрана
14 Пружины перепада
давления
15 Винты
16 Опора мембраны
17 Гайка
18 Линия упр. выс. давл.

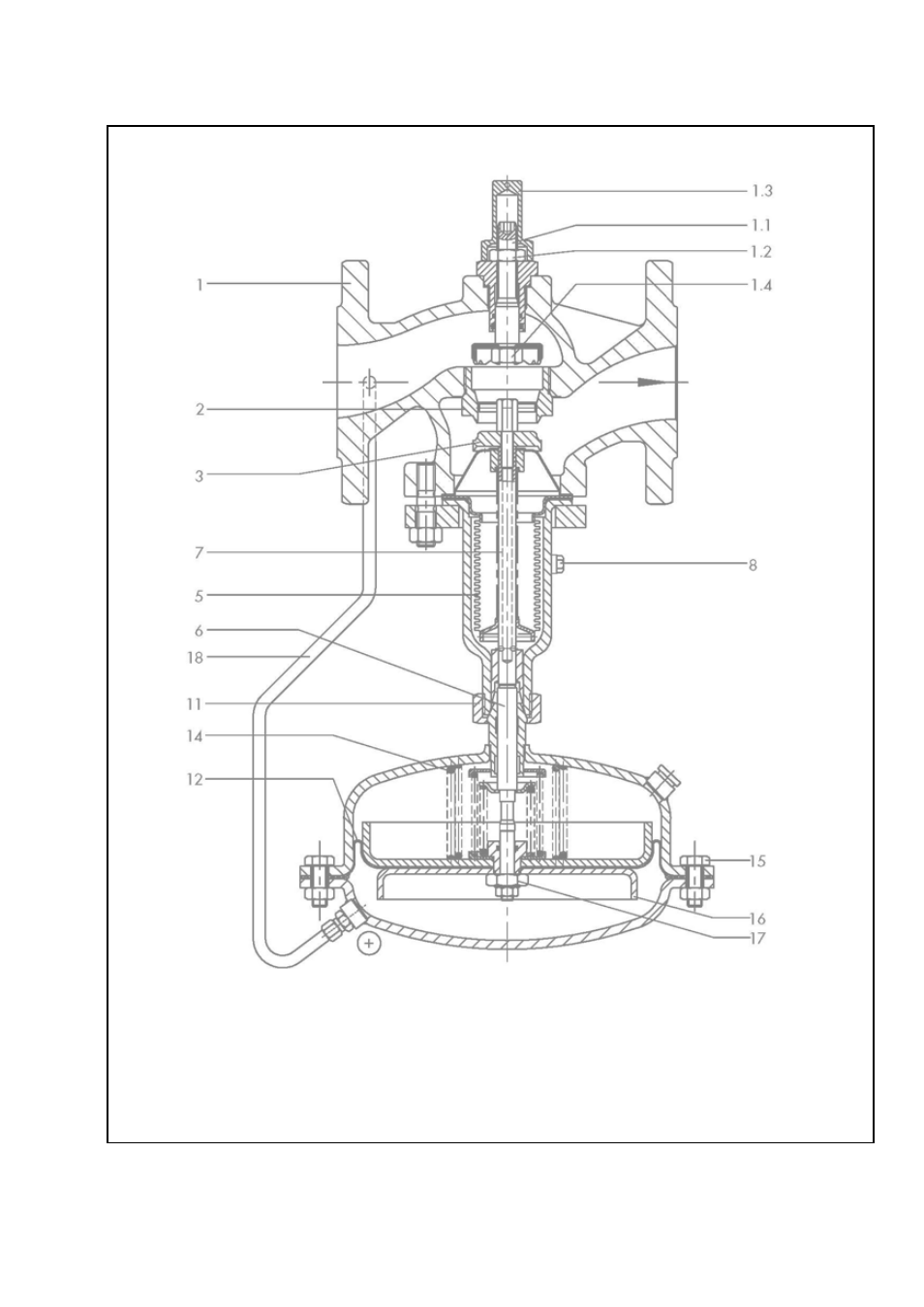

Рис.1· Регулятор с сильфоном, чертеж в разрезе
EB 3015 RU 5
