Монтаж
Примечание:
Установите
грязеуловитель (например, SAMSON
Тип2N/2 NI) до регулятора для
предотвращения влияния различных частиц
на правильную работу клапана, особенно для
плотного закрытия.
2.1 Монтажное положение
На рис. 3 указаны возможные монтажные
положения.
Стандартное монтажное положение ·
Установите клапан без привода на
горизонтальном
трубопроводе,
так,
чтобы монтаж привода осуществлялся
снизу. Среда должна протекать через
клапан
в
направлении,
указанном
стрелкой. Затем установите привод с
помощью соединительной гайки (11).
–
Стандартное монтажное
положение – все
исполнения –
–
Свыше
80
°C,
исполнения для пара
–
Все исполнения Ду
15
-
80 и до макс. 80 °C
– Только исполнения с
жесткой
направляющей
конуса и до макс.
80 °C

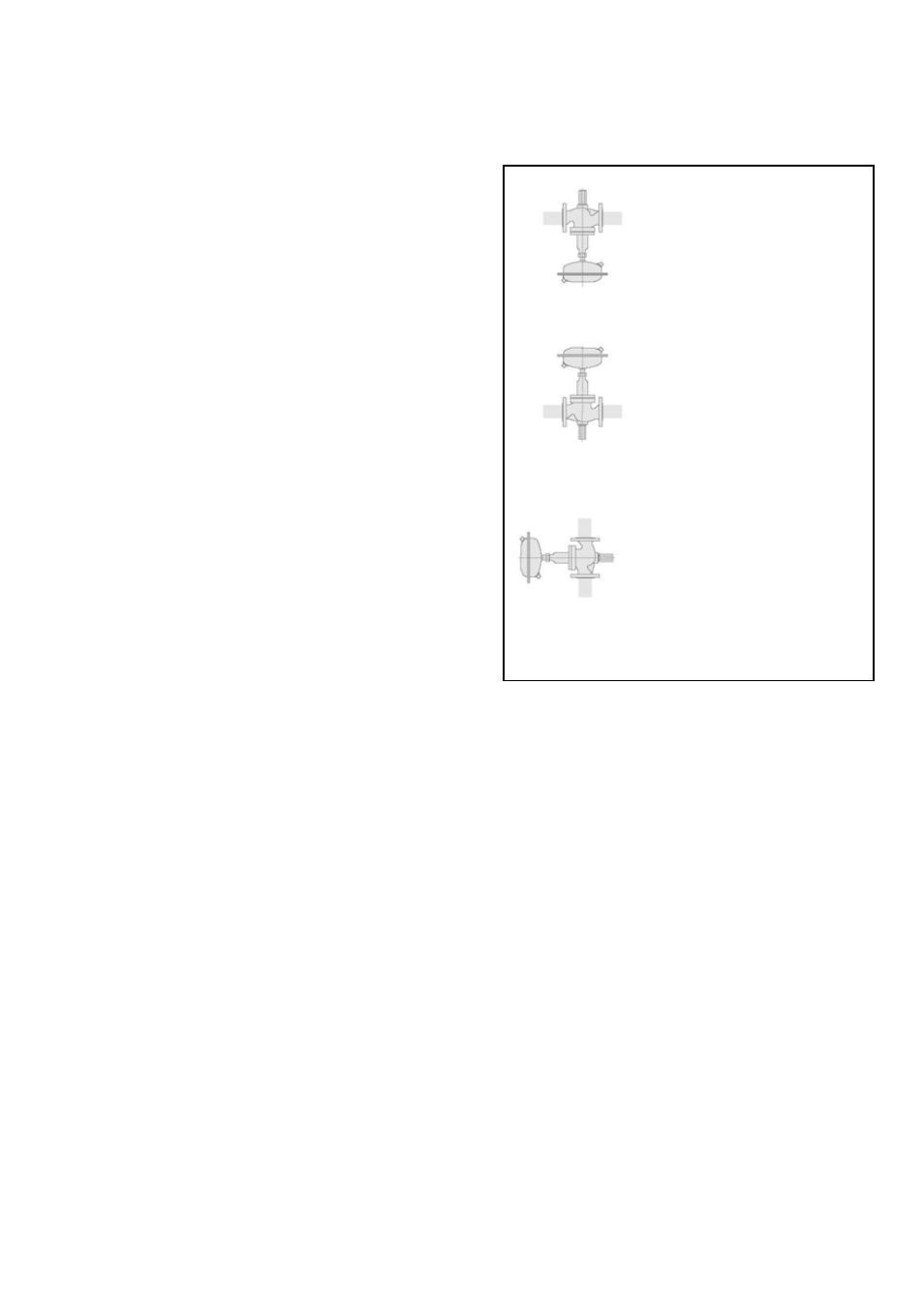

Рис. 3 · Допустимые монтажные положения
Предупреждение
Защитите регулятор при работе с
замерзающими средами. При отключении
завода на замерзающих участках, регулятор
необходимо продуть и снять с трубопровода.
2.2 Линия управления,
уравнительный сосуд и
игольчатый клапан
Линия управления · После установки
привода, подключите линию управления,
как показано на рисунках 1 и 2.
Запчасти
линии
управления
·
Используются для подвода давления
напрямую к корпусу клапана, являются
доп. оборудованием SAMSON. См.
Типовой лист T 3095 EN.
Уравнительный
сосуд
·
Уравнительный сосуд необходим для
жидкостей более 150 °C и пара. Для
линии
управления,
установите
уравнительный сосуд прямо после точки
подвода давления. Монтажное положение
уравнительного
сосуда
указано
маркировкой на сосуде, а также стрелкой
и словом "top" на верхней части сосуда.
Придерживайтесь
монтажных
положений и описанных дистанций,
иначе
исправное
функционирование
регулятора не гарантируется.
Игольчатый клапан ·
Мы рекомендуем
установку игольчатых клапанов
SAMSON
на
линии
управления
для
предотвращения колебаний
.
EB 3015 RU 7
