Инструкция по эксплуатации Samson 42-36 Регулятор расхода
Страница 19
Advertising
Размеры
Условный диаметр
Ду 125
Ду 150
Ду 200
Ду 250
Длина L
400
480
600
730
Высота H1
450
475
545
Высота H2
295
325
345
375
Высота H3
680
710
825
Вес для Ру 16
1
) в кг
Клапан Тип 2423
65
85
250
270
Привод Тип 2426
20
20
30
30
Тип 42-36 · Клапан Тип 2423 с балансировкой с помощью мембраны
Тип 42-36, Ду 125 - 250
Тип 42-36 · Балансировка с помощью мембраны · Размеры в мм и вес в кг
1)
Для клапанов с Ру 25/Ру 40: +10 %

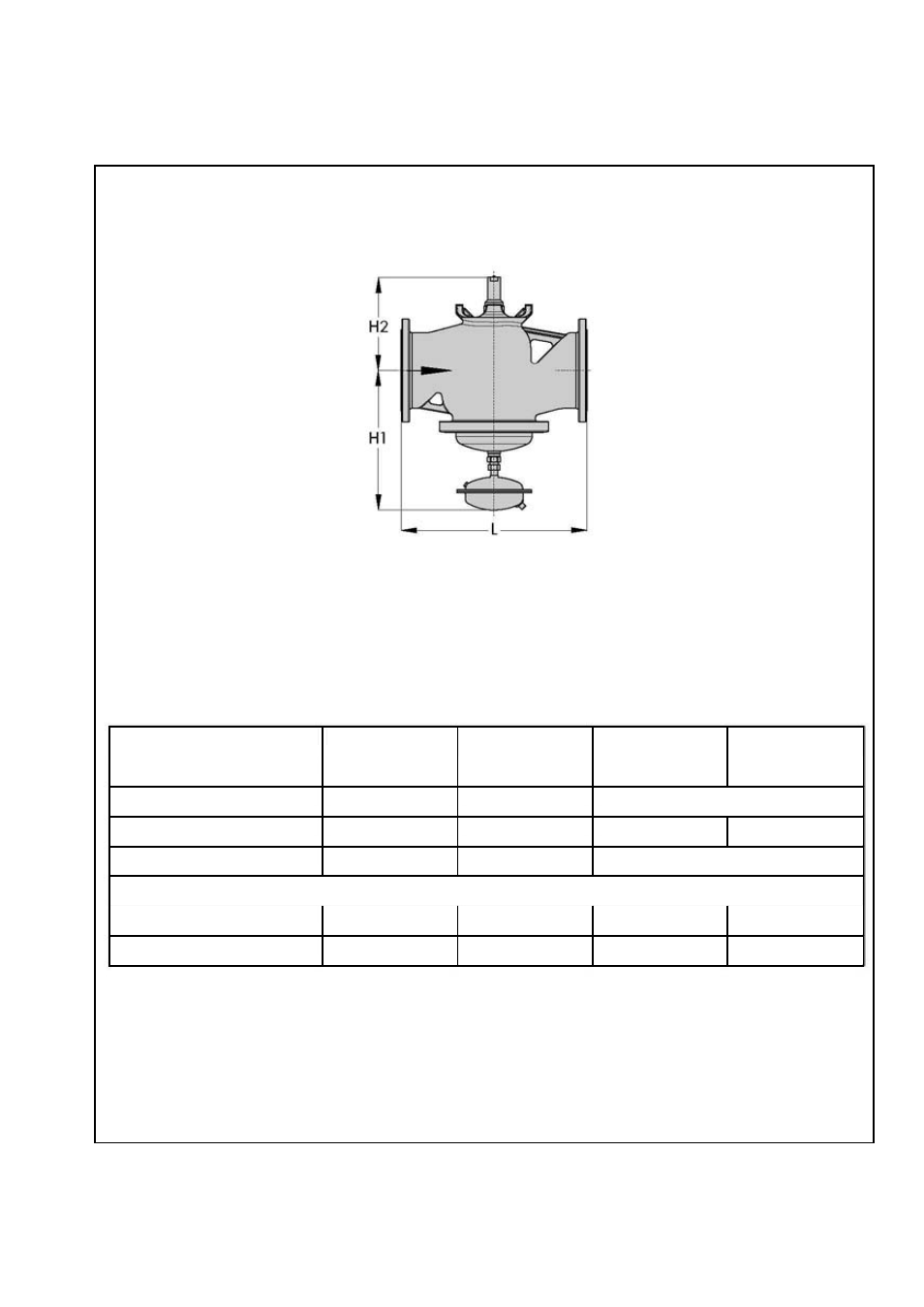

Рис. 10 · Размеры и вес, Тип 42-36 с Клапаном Тип 2423 с балансировкой с помощью мембраны
EB 3015 RU 19
