Конструкция и принцип действия
EB 8382-1 RU
Передача данных происходит в виде
синхронной модуляции тока со скоростью
31,25
кбит/сек по двухпроводной витой паре
согласно IEC 61158-2. Программирование
характеристик позиционера, как правило,
производится
через
персональный
компьютер. В ходе программирования к
персональному компьютеру могут быть
подключены через сегментный коммутатор
PROFIBUS-
сегмента один или несколько
позиционеров.
Позиционер имеет возможность после
механической установки нулевой точки
автоматически входить в рабочий режим
после выполнения инициализации. При этом
автоматически устанавливается нулевая
точка и проверяется заданный рабочий
диапазон. Позиционер поставляется со
стандартной
конфигурацией
под
регулирующий клапан для интегрированного
монтажа с 15-мм ходом.
Индивидуальное
конфигурирование
позиционера под приводы, отличающиеся от
заданных
в
заводской
конфигурации,
производится по коммуникациям.
Конфигурирование
Конфигурация и техническое обслуживание
позиционера производятся при помощи
персонального компьютера и программы
TROVIS-VIEW
через SSP-интерфейс (13).
Однако эти операции можно выполнять и
через сегментный коммутатор, например, с
помощью
сервисной
программы
COMMUNWIN II (
продукт
фирмы
Endress+Hauser)
или программы SIMATIC
PDM (
продукт фирмы SIEMENS).
В ходе конфигурирования позиционера
можно устанавливать такие параметры, как
характеристика, направление движения,
ограничение рабочего хода, диапазон
рабочего хода, время перестановки и
сигнализацию неисправностей и др.

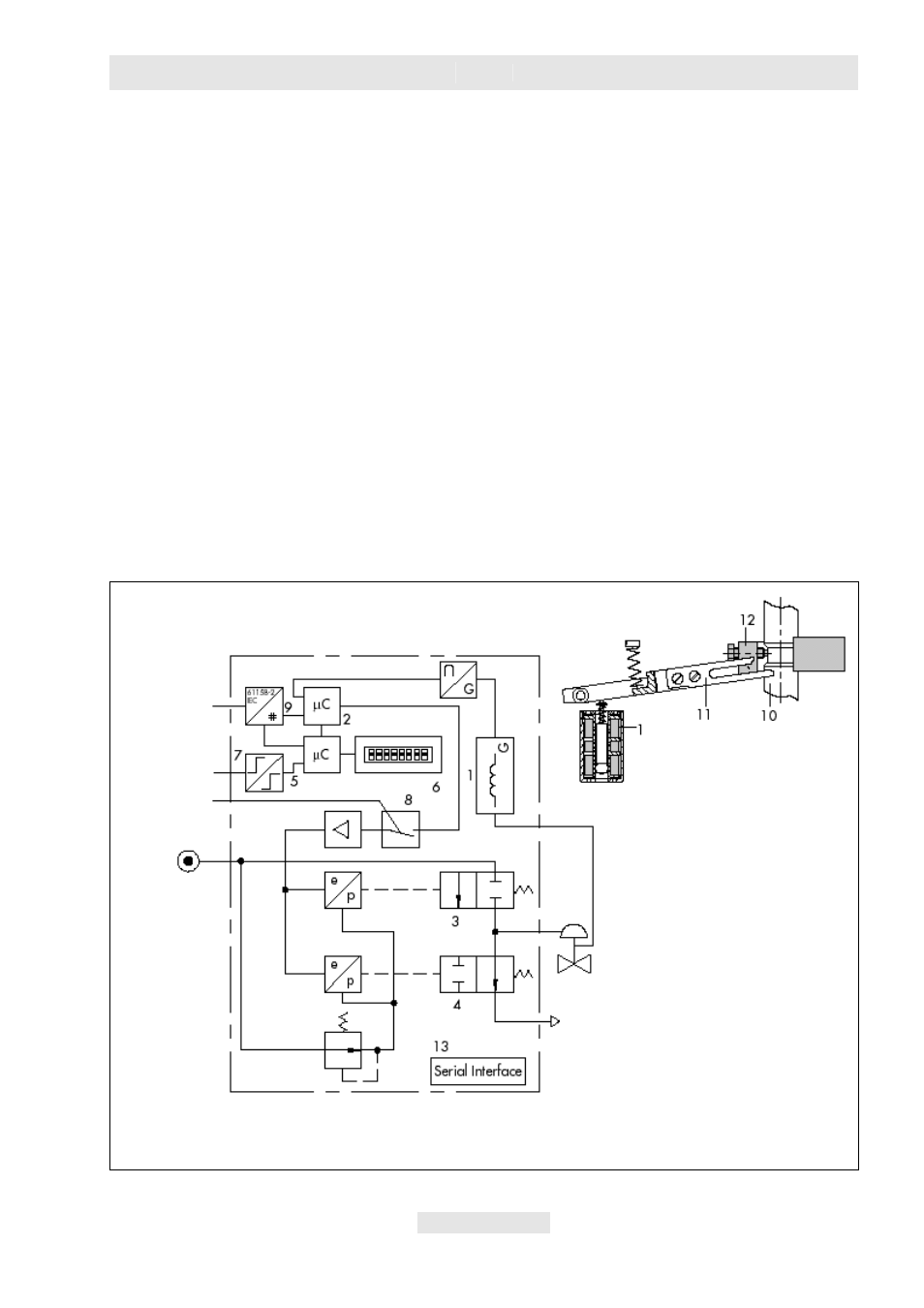

Рис.2 • Блок-схема позиционера
1.
Индуктивный путевой
датчик
2.
Микроконтроллер
3.
Ключевой вентиль
подачи давления
4.
Ключевой вентиль
сброса давления
5.
Микроконтроллер
6.
Переключатель шинного
адреса и защиты от
записи
7.
Двоичный вход
8.
Принудительный сброс
воздуха
9.
Интерфейсный модуль
IEC61158-2
10.
Шток привода
11.
Рычаг
12.
Зажимная скоба
13. SSP-
интерфейс
PROFIBUS-PA
двоичный вход
принудительный
сброс воздуха
питающее
давление
отработанный
воздух
