Принудительный сброс воздуха – Инструкция по эксплуатации Samson 3785 Позиционер Profibus
Страница 27
- 27
-
Подключения
EB 8382-1 RU
Подробную информацию см. PROFIBUS-PA
/
Руководство по вводу в эксплуатацию
(PNO,
журнал 2.091).
На двоичном входе может устанавливаться
пассивный
беспотенциальный
контакт.
Позиционер
сигнализирует
состояние
электрического
контура
по
шинному
протоколу.
Важно!
Для
подключения
двоичного
входа,
принудительного
сброса
воздуха
и
граничных
контактов
потребуется
дополнительный
резьбовой
кабельный
ввод, который устанавливается вместо
имеющихся заглушек.
Дополнительное оснащение:
резьбовой
кабельный
ввод
М20х1,5,
никелированная латунь, зак.№ 8808-0143.
Принудительный сброс воздуха
Для обеспечения принудительного сброса
воздуха
на
соответствующие
клеммы
должно подаваться напряжение между 6 и
24V DC.
Принудительный
сброс
может
активироваться или деактивироваться с
помощью внутреннего переключателя (см.
раздел 4.3).
Примечание!
При
отсутствии
или
отключении
напряжения
позиционер
сбрасывает
давление с привода и не реагирует на
входной сигнал управления.
латунный резьбовой ввод экран зажимной корпус резьбовая гайка

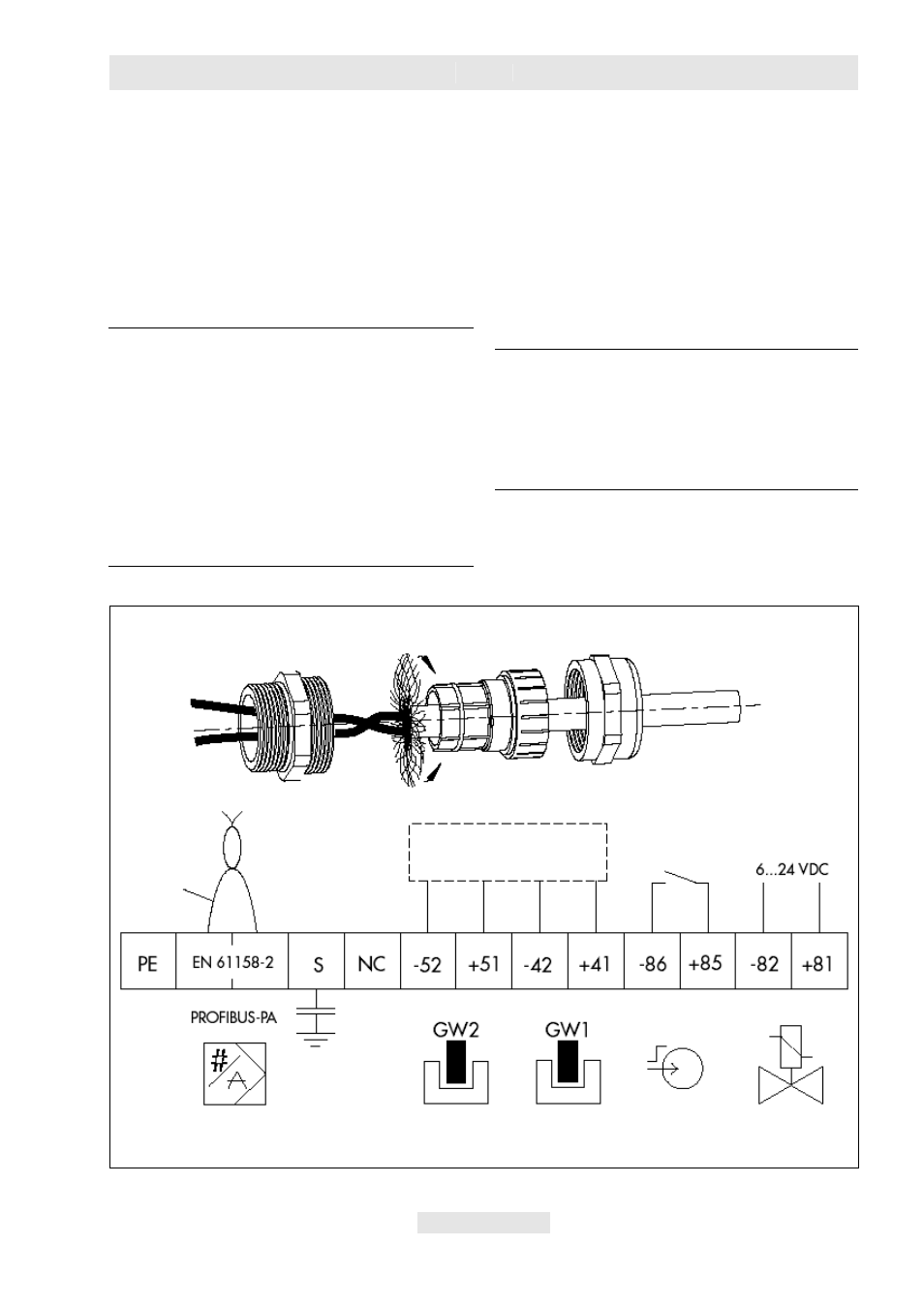

Рис.9 • Электрические подключения (обозначение подключений согласно DIN EN 45140)
релейный усилитель
согласно EN 60947-5-6
шинные провода
граничные контакты
двоичный вход
принудительный
сброс воздуха
