Установка позиционера на клапан
EB 8382-1 RU
Установка на SAMSON-привод тип 3278 Установка по VDI/VDE 3845 (NAMUR)

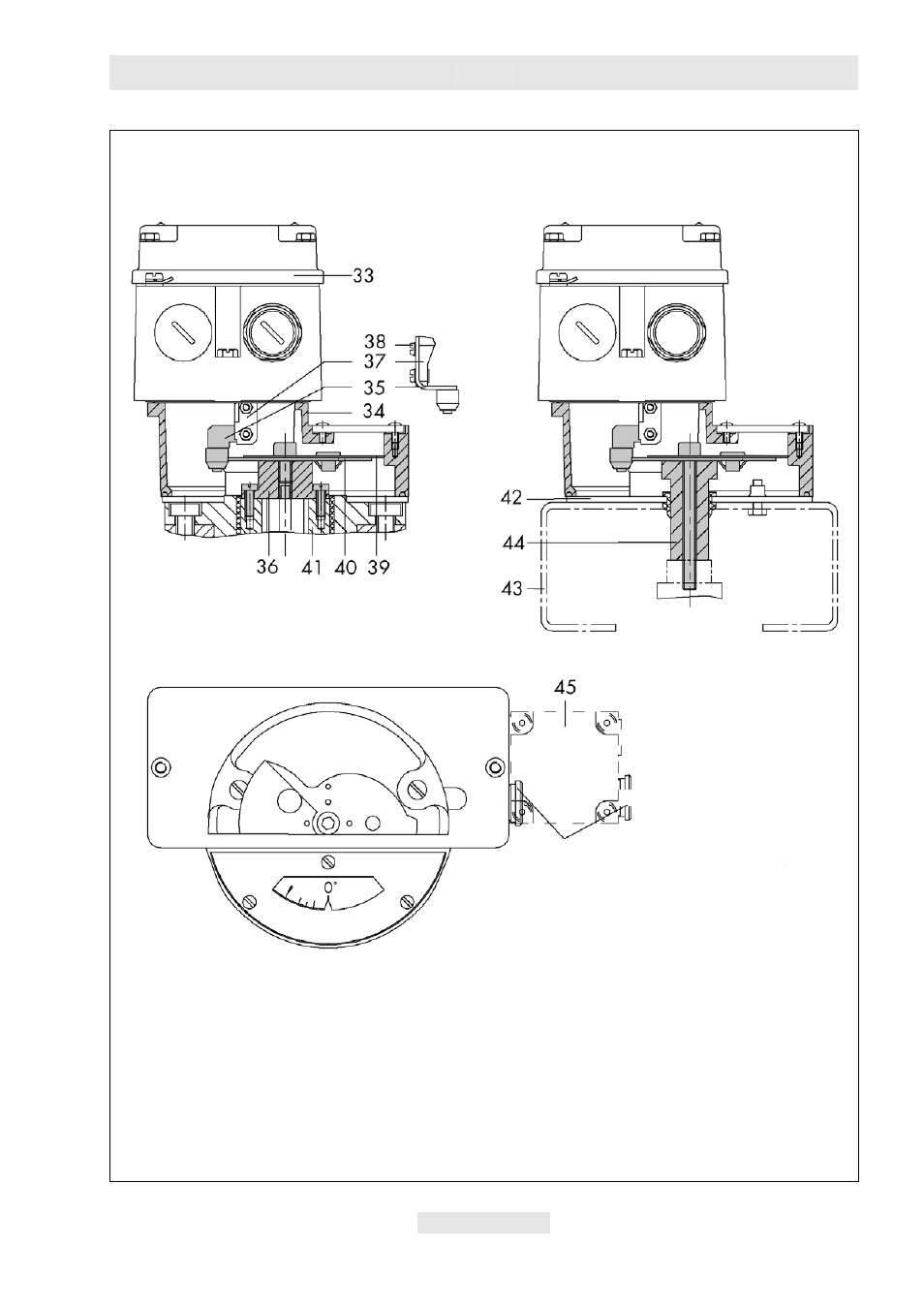

Рис.5 • Монтаж на поворотные приводы
33
Позиционер
34
Промежуточная вставка
35
Рычаг с контактным роликом
36
Адаптер
37
Передаточный рычаг
38
Винты
39
Шкала
40
Кулачковый диск
41
Вал привода
42
Шайба
43
Скоба (повернуто на 90°)
44
Муфта
45
Обратный усилитель
Монтаж
с обратным
усилителем
