Подключения
EB 8382-1 RU

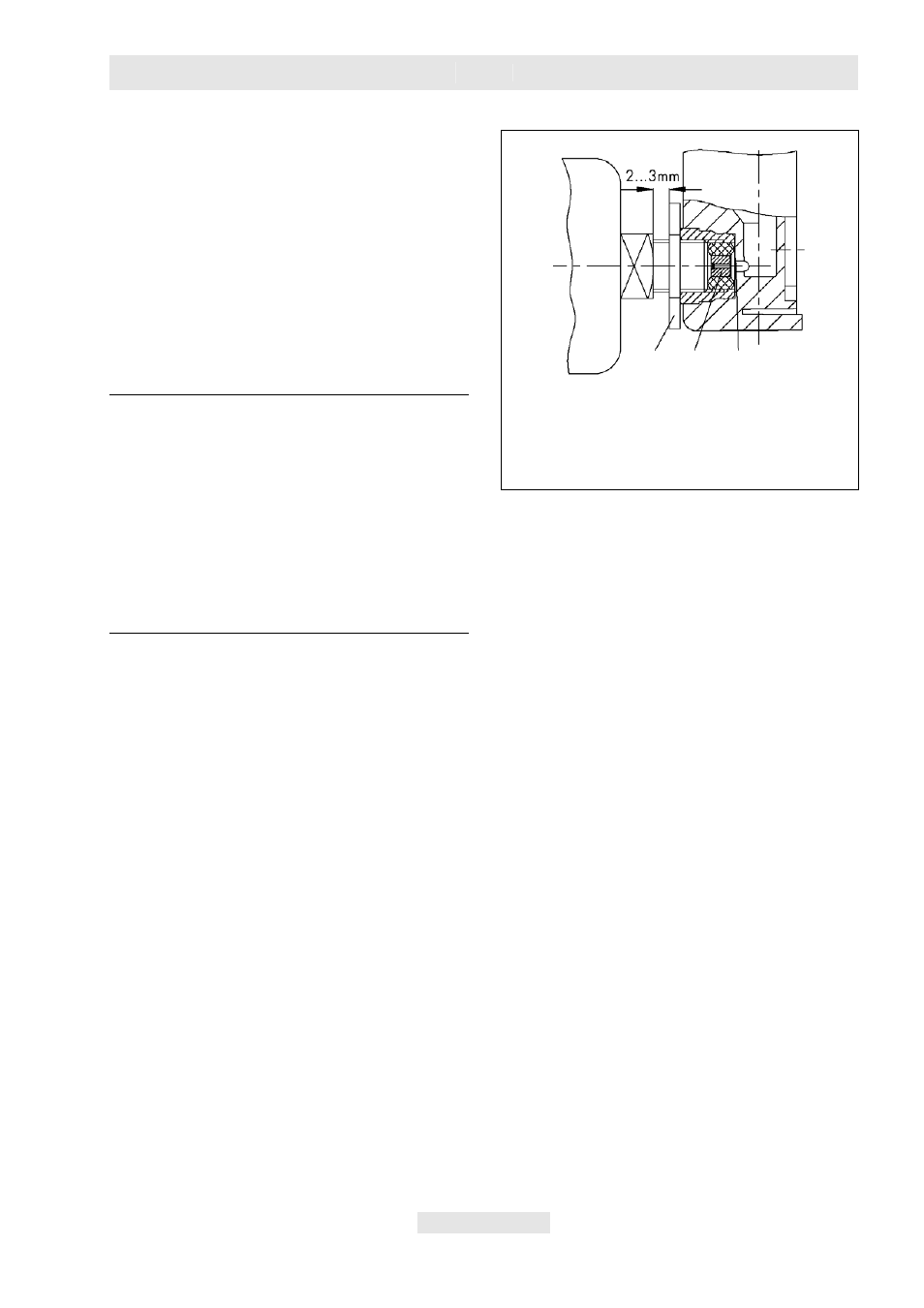

Рис.8 • Установка манометра
3.
Подключения
3.1
Пневматические подключения
Пневматические подключения выполняются
либо как отверстия с резьбой NPT ¼, либо
как отверстия с резьбой G ¼.
Могут применяться обычные резьбовые
штуцерные соединения для металлических,
медных
трубок
или
шлангов
из
синтетических материалов.
Важно!
Воздух питающего давления должен быть
сухим, без примесей масла и пыли.
Обязательно
следует
соблюдать
предписания
по
техническому
обслуживанию установленных на входе
редукционных станций.
Воздушные
коммуникации
перед
подключением необходимо тщательно
продувать.
Подключение управляющего давления в
случае прямого монтажа на привод тип
3277
жестко определено, при монтаже
согласно NAMUR подключение
располагается в зависимости от положения
безопасности
«
шток
втягивается
или
выдвигается» на нижней или на верхней
стороне привода.
Выход
отработанного
воздуха:
подключение
выхода
отработанного
воздуха позиционера располагается на
монтажном дополнительном оснащении.
В случае прямого монтажа пробка сброса
воздуха находится на пластиковой крышке
исполнительного привода, при NAMUR-
монтаже на корпусе адаптера, а при
установке на поворотном приводе на
промежуточной вставке или обратном
усилителе.
Для обеспечения степени защиты IP65
пробку
сброса
воздуха
необходимо
заменить фильтром-вентилем от обратного
удара, прилагаемым к позиционеру (см. гл.2
на стр.10).
3.1.1
Манометры
Для
контроля
работы
позиционера
рекомендуется устанавливать манометры
питающего и управляющего давления.
Детали
приведены
в
качестве
дополнительных
принадлежностей
в
таблицах 3, 4 и 6.
гайка дроссель с сеткой
(1790-6121)
