4 EB 3018
При этом следует вращать только против
часовой стрелки и только до положения,
при
котором в приводе сработает
выключатель предельного момента
вращения.
После защитного расцепления магнита
самоблокировка
не действует, и
возвратные пружины передвигают шток
привода
обратно в положение
безопасности.
2. Дальнейшие операции выполнять как
при установке без исполнительного
привода согласно пунктам 1 по 5.
Подробности относительно
электрического привода см. ЕВ 5824.
Диапазоны заданных
значений (бар)
Ду15 Ду20 Ду25 Ду32 Ду40 Ду50
Конечный уровень
действующего
давления 0,2 bar
0,5…2 0,5…3 0,8…3,5 2…7 3…11 7…35
Конечный уровень
действующего
давления 0,5 бар
0,8…3 0,8…4,5 1,2 …5,3 3…9,5 4,5…16 4,5…24
Обороты задатчика

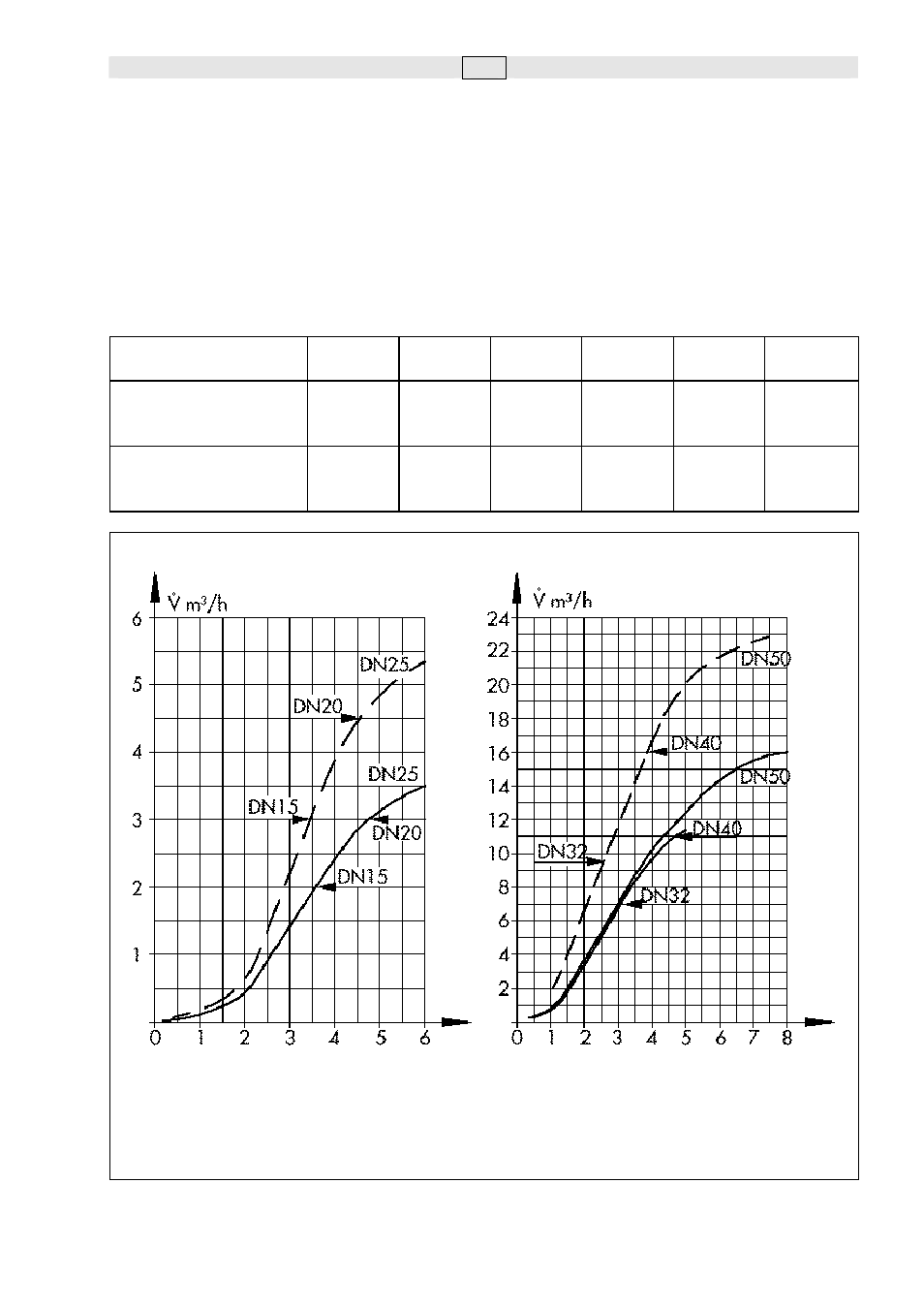

Рис.3  Диаграммы установки расхода для конечного значения действующего давления 0,2 бар;
штриховые линии – для 0,5 бар.
