5 EB 3018
Установка с приводом
1. Вывести вручную (4мм 6-гранным
кривошипным ключом) или с помощью
электрического управляющего сигнала
шток привода (1.1) до упора, для того
чтобы диафрагма (2.7) была закрытой.
При этом контргайка (2.2) должна быть
вывинчена
вверх, против скоб
соединительной муфты (2.2).
1. Привод
1.1 Шток привода
1.2 Муфта
1.3 6-гранная гайка
2.1 Резьбовой
стержень
2.2 Контргайка
2.3 Задатчик
2.6 Стопорный винт
2.7 Диафрагма
3. Корпус клапана
2.2 Ду 65…100
с исполнительным приводом
тип 3374
Установка без привода
1. Вывинтить контргайку (2.2) на резьбовом
стержне (2.1) по направлению вверх.
2. Вывинтить стопорный винт (2.6) и
повернуть задатчик (2.3) вправо до
упора, чтобы диафрагма (2.7) была
закрыта.
3. Определить по диаграммам установки
расхода необходимое количество
оборотов, соответствующее величине
требующегося расхода.
4. Повернуть задатчик (2.3) влево на то
количество оборотов, какое определено
по диаграммам.
5. Переставить контргайку (2.2) на
резьбовом стержне (2.1) путем
вращения вправо до упора (диафрагма
открывается
до установленного
заданного уровня).
6. Проверить величину расхода и при
необходимости выполнить коррекцию. В
заключение
зафиксировать
установленный уровень расхода с
помощью пломбировочного (стопорного)
винта (2.6).
7. Установить привод на присоединение
диафрагмы и привинтить 6-гранной
гайкой (момент затягивания резьбы 150
Нм). Предварительно следует вручную
завести внутрь шток привода (1.1).
8. Вывести вручную шток привода до упора
в резьбовой стержень (2.1).
9. Установить обе половинки
соединительной муфты (1.2) и накрепко
привинтить их.
10. Навинтить контргайку (2.2) полностью
вверх до половинок соединительной
муфты (1.2) и крепко затянуть.
Остальные данные для привода тип
3274 см. EB 8331-1.

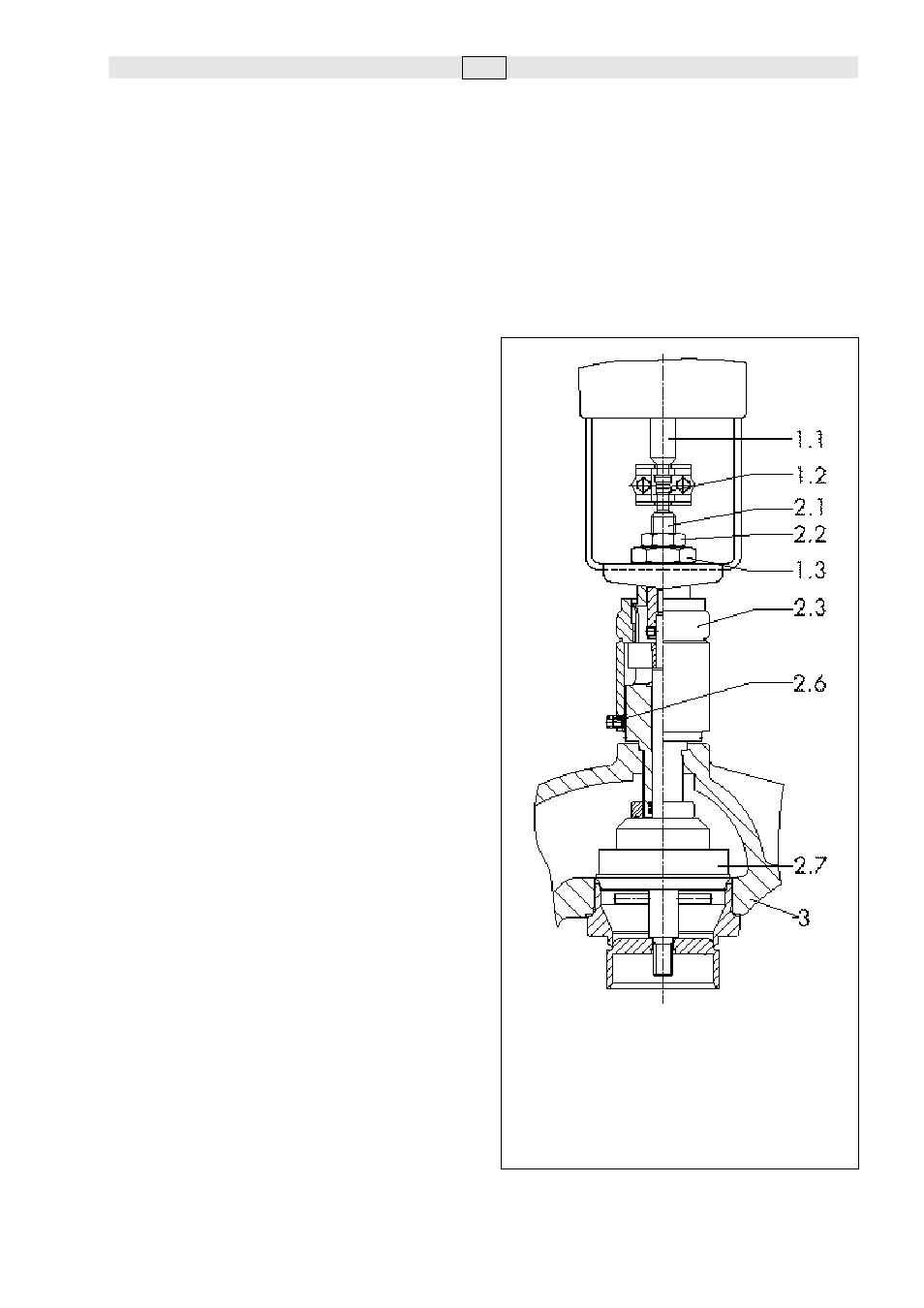

Рис.4  Диафрагма при Ду 65…100
