9
Показания шкалы

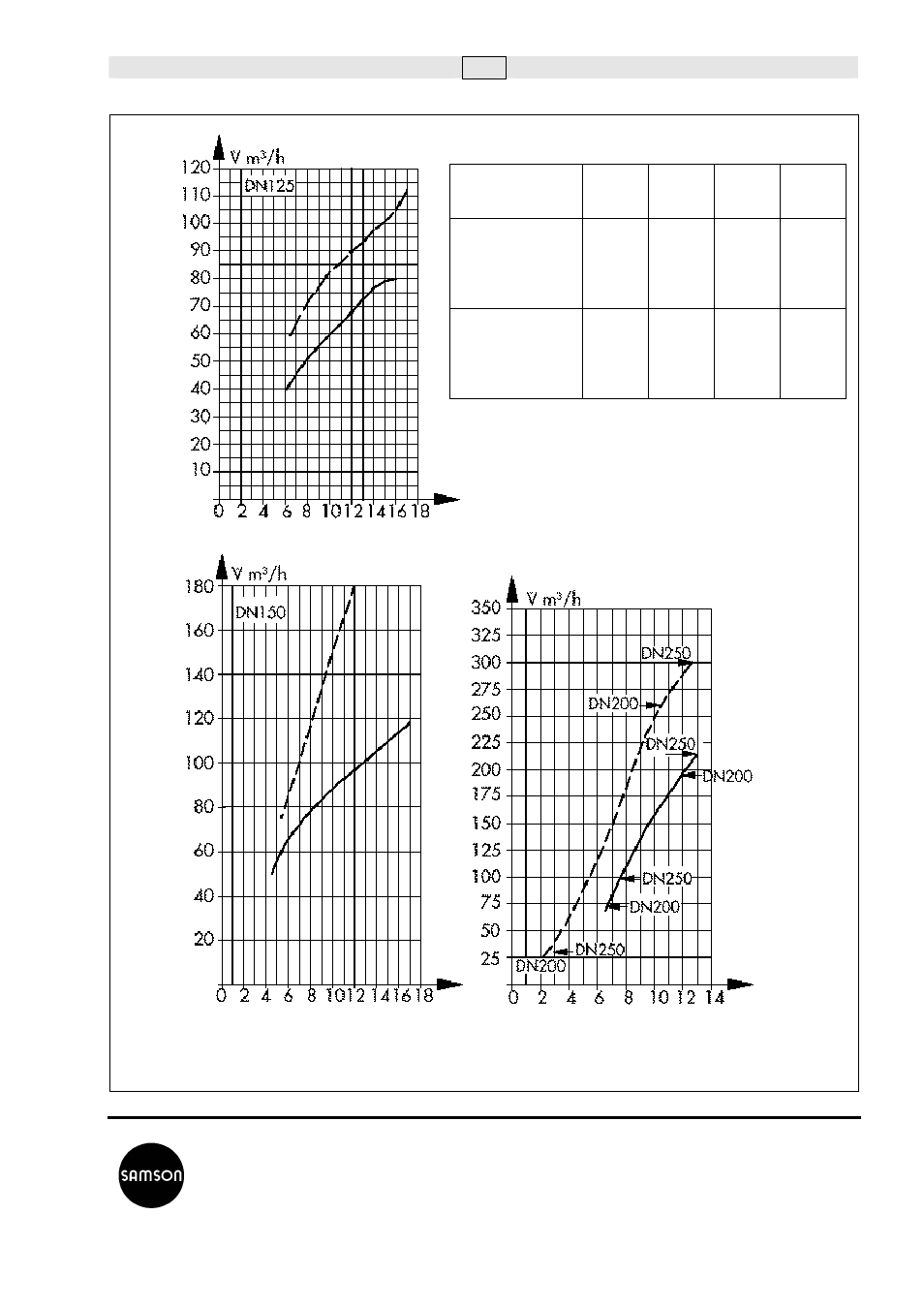

Рис.5
Диаграммы установки расхода для конечного значения действующего давления 0,2 бар;
штриховые линии – для 0,5 бар.
Диапазоны
задаваемых
значений (бар)
Ду 125
Ду 150 Ду 200
Ду 250
Конечный
уровень
действующего
давления
40…80 50…120 70…180 90…220
0,2 бар
Конечный
уровень
действующего
давления
60…120 75…180
0,5 bar
Показания шкалы
Samson AG • MESS- UND REGELTECHNIK
Weismüllerstraße 3 • D-60314 Frankfurt am Main
Telefon (0 69) 4 00 90 • Telefax (0 69) 4 00 95 07
Internet: http: //www.samson.de
EB 3018
