3 EB 3018
с приводом тип 5825
1. Устройство регулирования установить в
положение «ручной режим» и изменять
сигнал управления таким образом,
чтобы
шток привода полностью
втянулся, а рабочие пружины
(пружинный накопитель) оказались
сжатыми.
Если
в Вашем распоряжении нет
управляющего сигнала, то исполнительный
привод можно установить в заданное
положение с помощью ручного дублера.
Эту функцию можно реализовать, если при
снятой передней крышке корпуса вставить в
красную
установочную ось 4мм
шестигранную отвертку и поворачивать ее.
1. Привод
1.1 Шток привода
2. Соединительная
деталь
2.3 Задатчик
2.6 Блокирующий винт
2.7 Диафрагма
3. Корпус клапана
2. Установка заданного значения
Установка расхода может осуществляться
при смонтированном или несмонтированном
электрическом приводе.
В дополнение к описанию в инструкциях по
эксплуатации базовых приборов уровень
расхода следует устанавливать в указанном
ниже порядке:
2.1 Ду 15…50
с приводом тип 5824/25
Установка без привода
1. Задатчик (2.3) повернуть направо до
упора, для того, чтобы диафрагма (2.7)
была закрыта.
2. Согласно диаграммам установки
определить количество оборотов,
соответствующее величине
необходимого расхода.
3. Установить уровень заданного расхода
вращением в левом направлении,
исходя из отправной точки – закрытой
диафрагмы.
4. Проверить величину расхода и
скорректировать ее при необходимости.
По окончании операции регулировки
зафиксировать положение с помощью
пломбировочного винта (2.6).
5. Установить исполнительный привод на
присоединительную часть диафрагмы и
крепко привинтить с помощью накидной
гайки (момент затягивания резьбы 20
Нм).
Установка со смонтированным
приводом:
с приводом тип 5824
1. Установить шток привода в положение
«шток втянут» посредством вращения
влево ручного дублера, либо с помощью
соответствующего
сигнала
регулирующего устройства.
2. Дальнейшие операции выполнять как
при установке без исполнительного
привода согласно пунктам 1…5.

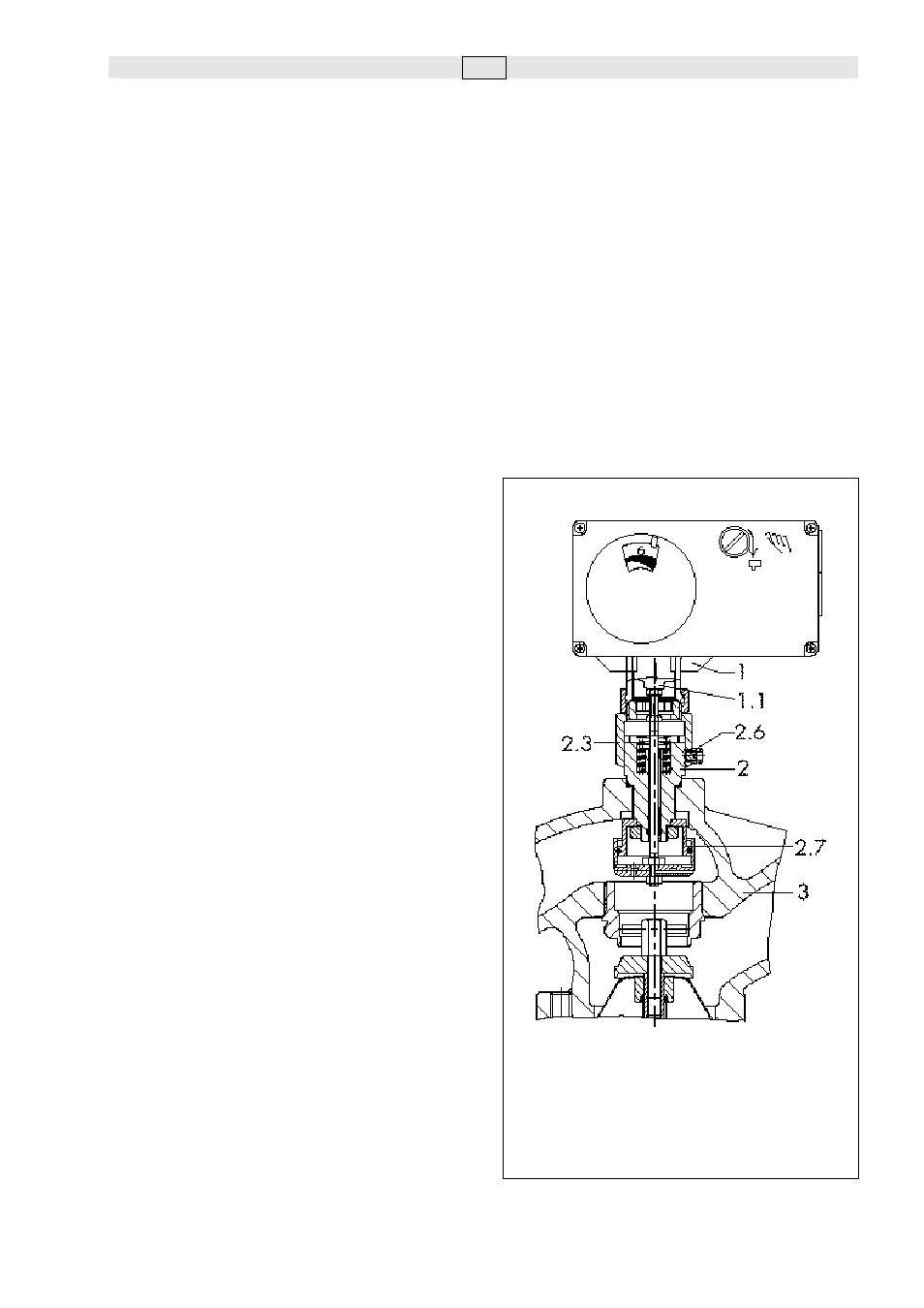

Рис.2  Диафрагма при Ду15…Ду50
