6 EB 3018
2 Повернуть до упора вправо задатчик
(2.3).
3 Определить по диаграммам установки
расхода необходимое количество
оборотов задатчика, и вращением
задатчика (2.3) влево
установить
заданное значение.
4 Зафиксировать положение с помощью
стопорного винта (2.6).
Ручное или выполненное посредством
электрического управляющего сигнала
перемещение штока привода в
направлении «шток втягивается» открывает
диафрагму до уровня заданного значения
расхода.
Диапазоны заданных значений (бар) Ду 65 Ду 80 Ду 100
Конечный уровень действующего
давления 0,2 bar
5…28 7…35 10…63
Конечный уровень действующего
давления 0,5 bar
7,5…40 10…55 15…90
Обороты задатчика

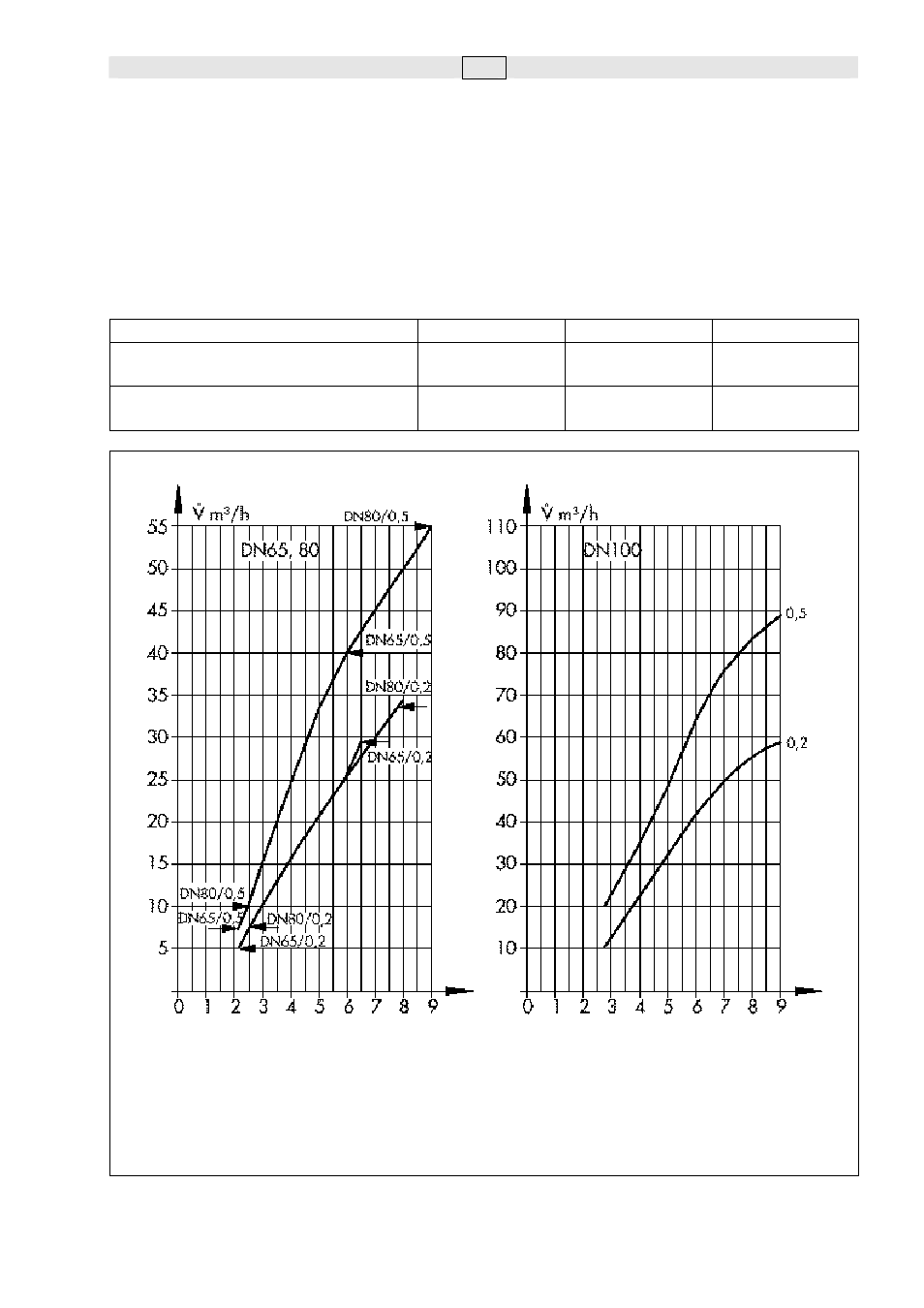

Рис.5  Диаграммы установки расхода для конечного значения действующего давления 0,2 бар;
штриховые линии – для 0,5 бар.
