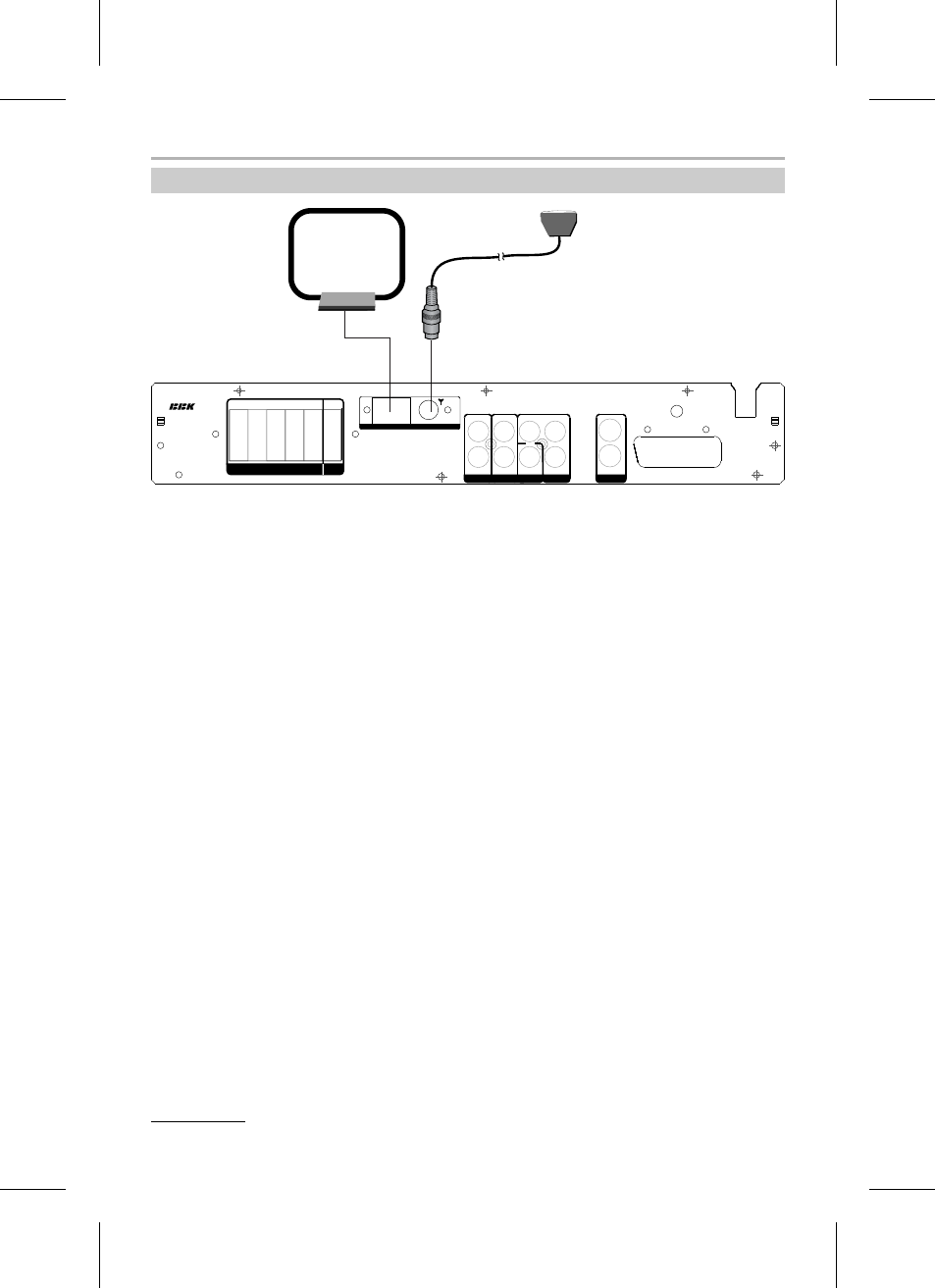

Подключение антенн
ПОДКЛЮЧЕНИЕ
14
AM антенна
FM антенна
Подключение антенн
1. Подключите антенну FM−диапазона.
2. Подключите антенну AM−диапазона.
3. Для прослушивания радиостанций переведите устройство в необходимый режим и произведите
настройку, как описано на с. 19. После нахождения устойчивого радиосигнала скорректируйте
ориентацию антенн для обеспечения наиболее качественного приема радиосигнала.
ПРИМЕЧАНИЯ
• В зависимости от условий приема и удаленности радиостанций использование комнатных антенн,
входящих в комплект устройства, может не обеспечивать должным образом качественного приема
радиосигнала.
• Оптимальное размещение антенн зависит от особенностей помещения, поэтому подбор положения
следует выполнять в процессе настройки и прослушивания радиостанций (см. с. 19).
6~8 Ω
VIDEO OUT
S−VIDEO
VIDEO
VIDEO AUDIO
Cb/Pb
R
AUX IN MIX OUT VIDEO OUT
L
R
L Cr/Pr
Y COAXIAL
AM GND FM
FRONT R FRONT L CENTRE REAR L REAR R WOOFER
4~6 Ω
SCART OUTPUT (CVBS/RGB)
TUNER
Задняя панель*
* Расположение входных/выходных разъемов на задней панели для ресиверов серии DK11**SI.
