Подключение, Dk15**si dk11**si – Инструкция по эксплуатации BBK DK1540SI
Страница 14
VIDEO OUT
S−VIDEO
VIDEO
VIDEO
AUDIO
Cb/Pb
R
AUX IN
MIX OUT
VIDEO OUT
L
R
L
Cr/Pr
Y
COAXIAL
SCART OUTPUT (CVBS/RGB)

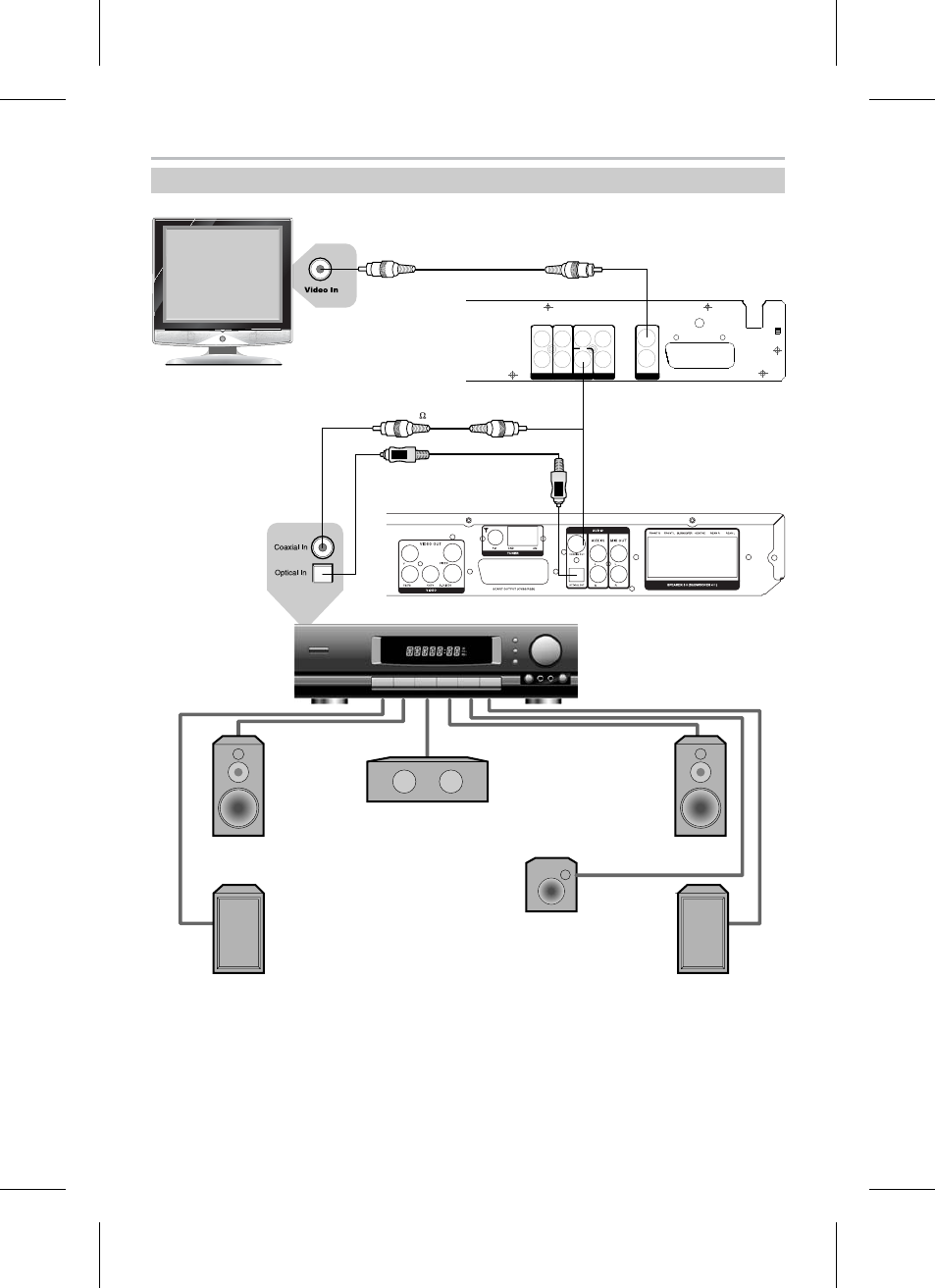

Подключение к усилителю с декодерами Dolby Digital или DTS
ПОДКЛЮЧЕНИЕ
12
Производится по лицензии Dolby Laboratories. "Dolby" и "DD" торговые марки Dolby Laboratories.
Конфиденциальные неизданные работы. © 1992 − 1997 Dolby Laboratories. Все права защищены.
ПРИМЕЧАНИЕ
• Оптическое цифровое подключение возможно только для моделей серии DK15**SI.
Задняя панель
Задняя панель
Усилитель с декодерами Dolby Digital или DTS
Видеокабель
75 Коаксиальный кабель
Центральный
громкоговоритель
Левый фронтальный
громкоговоритель
Правый фронтальный
громкоговоритель
Левый громкоговоритель
окружающего звука
Правый громкоговоритель
окружающего звука
Сабвуфер
Оптический кабель
DK15**SI
DK11**SI
