Подключение внешнего источника сигнала
ПОДКЛЮЧЕНИЕ
13
В качестве внешнего источника сигнала может быть использован CD–, MP3–плеер, телевизор,
звуковая карта компьютера и т. д.
Перед началом подключения DVD–ресивера к другому оборудованию убедитесь, что электропитание
отключено.
Стереофонический
источник сигнала
ИЛИ
Звуковая карта компьютера
AUDIO
OUT

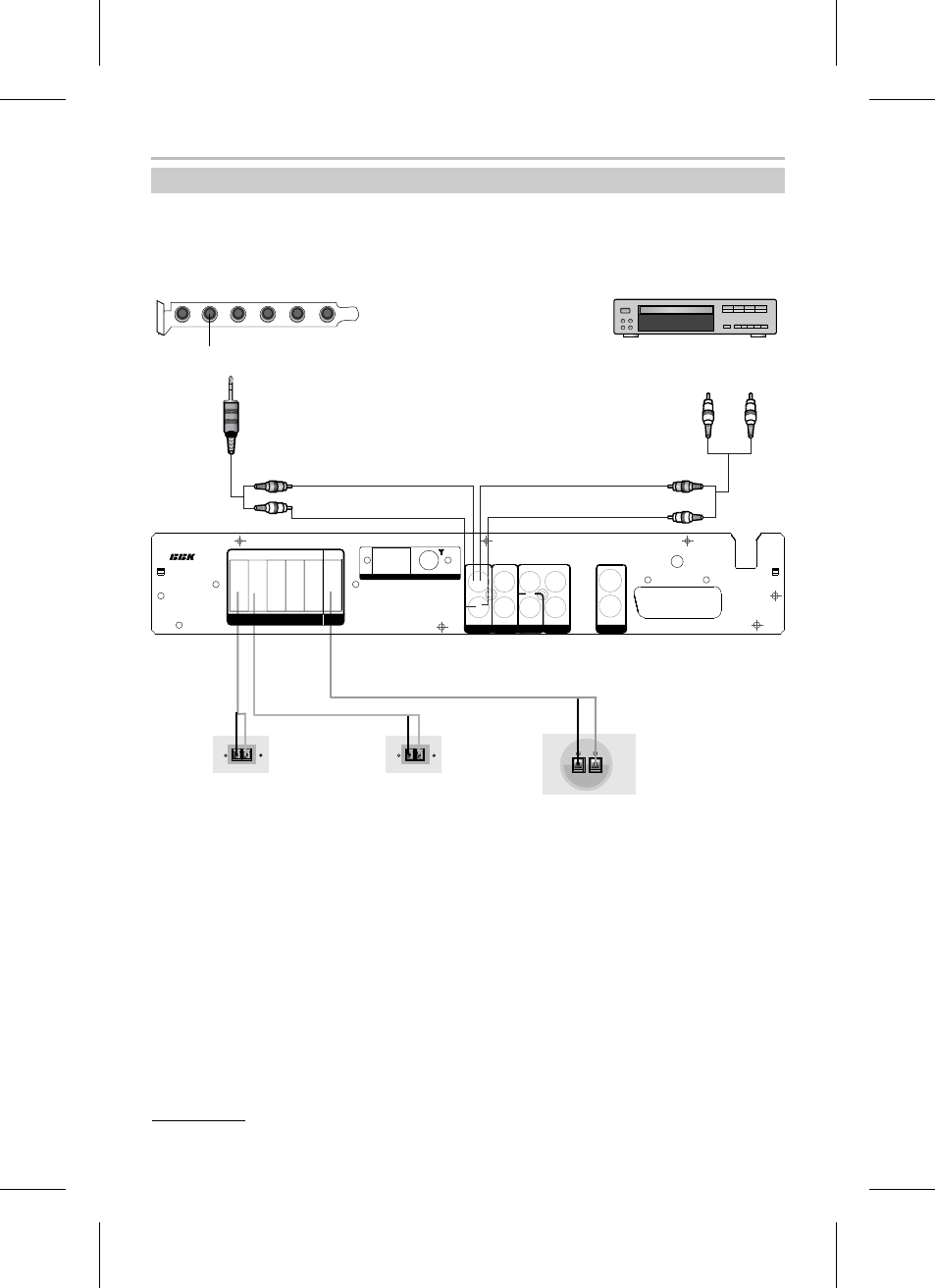

• Если Вы хотите воспроизвести звук с внешнего источника сигнала, выполните подключения
в соответствии с рисунком. Нажмите клавишу SOURCE, чтобы переключить систему
в режим Аудиовхода.
ПРИМЕЧАНИЕ
• При воспроизведении звука через вход AUX функции декодера Dolby Pro Logic II не активны.
Левый фронтальный
громкоговоритель Правый фронтальный
громкоговоритель
Сабвуфер
6~8 Ω
VIDEO OUT
S−VIDEO
VIDEO
VIDEO AUDIO
Cb/Pb
R
AUX IN MIX OUT VIDEO OUT
L
R
L Cr/Pr
Y COAXIAL
AM GND FM
FRONT R FRONT L CENTRE REAR L REAR R WOOFER
4~6 Ω
SCART OUTPUT (CVBS/RGB)
TUNER
Задняя панель*
* Расположение входных/выходных разъемов на задней панели для ресиверов серии DK11**SI.
