VIDEO OUT
S−VIDEO
VIDEO
VIDEO AUDIO
Cb/Pb
R
AUX IN MIX OUT VIDEO OUT
L
R
L Cr/Pr
Y COAXIAL
AM GND FM
SCART OUTPUT (CVBS/RGB)
TUNER
Задняя панель*

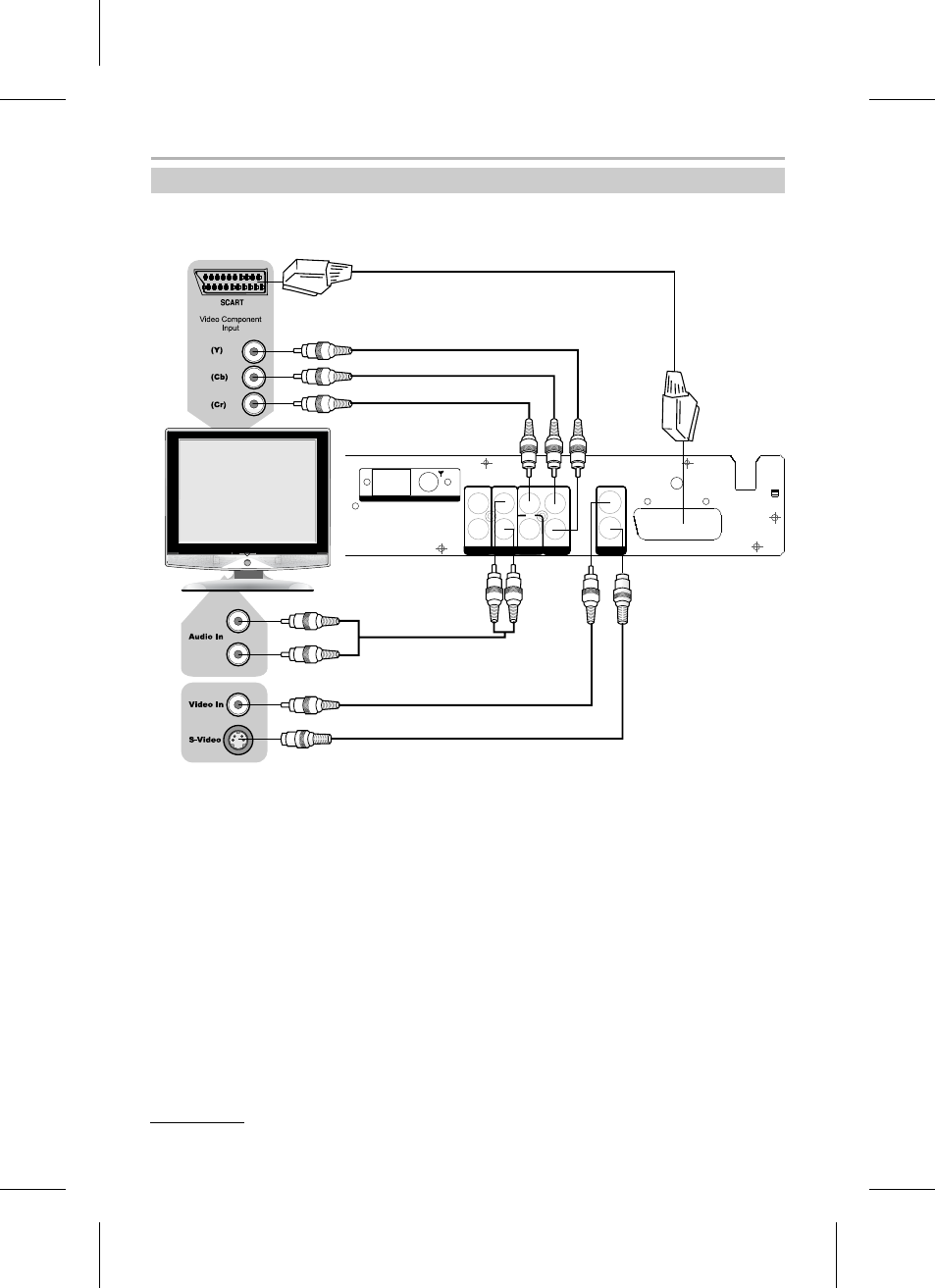

Подключение к телевизору
ПОДКЛЮЧЕНИЕ
9
S−Video кабель
Видеокабель
Аудиокабель
или
Предостережение
Перед началом подключения DVD−ресивера к другому оборудованию убедитесь, что электропитание
отключено.
Подключение видеосигнала
A. Подключение с использованием компонентного видеовыхода Y Cb/Pb Cr/Pr
Если Ваш телевизор оборудован компонентным видеовходом (Y Cb/Pb Cr/Pr), Вы можете подключить устройство
к телевизору с помощью компонентного кабеля (в комплект не входит). Компонентный видеовыход устройства может
работать в режиме с чересстрочной и прогрессивной разверткой. Это позволяет подключить аппарат к самому
современному телевизору, мультимедийному проектору или плазменной панели. Если Ваш телевизор поддерживает
режим прогрессивной развертки, используйте его для получения наиболее качественного изображения. Настройки
смотрите на с. 31.
B. Подключение с использованием видеовыхода S−Video
Видеовыход S−Video следует использовать, если телевизор не оборудован видеовходами RGB/SCART и Y Cb Cr
(Y Pb Pr). Обратите внимание, что S−Video видеовыход не может быть использован в режиме прогрессивной развертки.
C. Подключение с использованием композитного видеовыхода
Если телевизор не оснащен никакими другими видеовходами, кроме композитного, Вы можете подключить аппарат,
используя композитный видеовыход.
D. Подключение с использованием видеовыхода RGB/SCART
RGB/SCART − один из наиболее удобных интерфейсов для подключения к телевизору. Обратите внимание, что RGB
видеосигнал не может быть использован в режиме прогрессивной развертки. Интерфейс SCART обеспечивает
передачу не только видео−, но и аудиосигнала. Поэтому при использовании интерфейса SCART нет необходимости
использовать аудиовыход MIX OUTPUT.
Подключение аудиосигнала
E. Подключение к акустической системе телевизора
При необходимости использования акустической системы телевизора аудиовход телевизора можно подключить
к стереофоническому аудиовыходу DVD−ресивера. Установите параметр Микширование/Конфигурация в меню
настроек звука в режим Стерео вместо 5.1. Настройки смотрите на стр. 31.
ПРИМЕЧАНИЕ
•
Выходы RGB/SCART и Y Cb/Pb Cr/Pr не могут использоваться одновременно.
* Расположение входных/выходных разъемов на задней панели для ресиверов серии DK11**SI.
