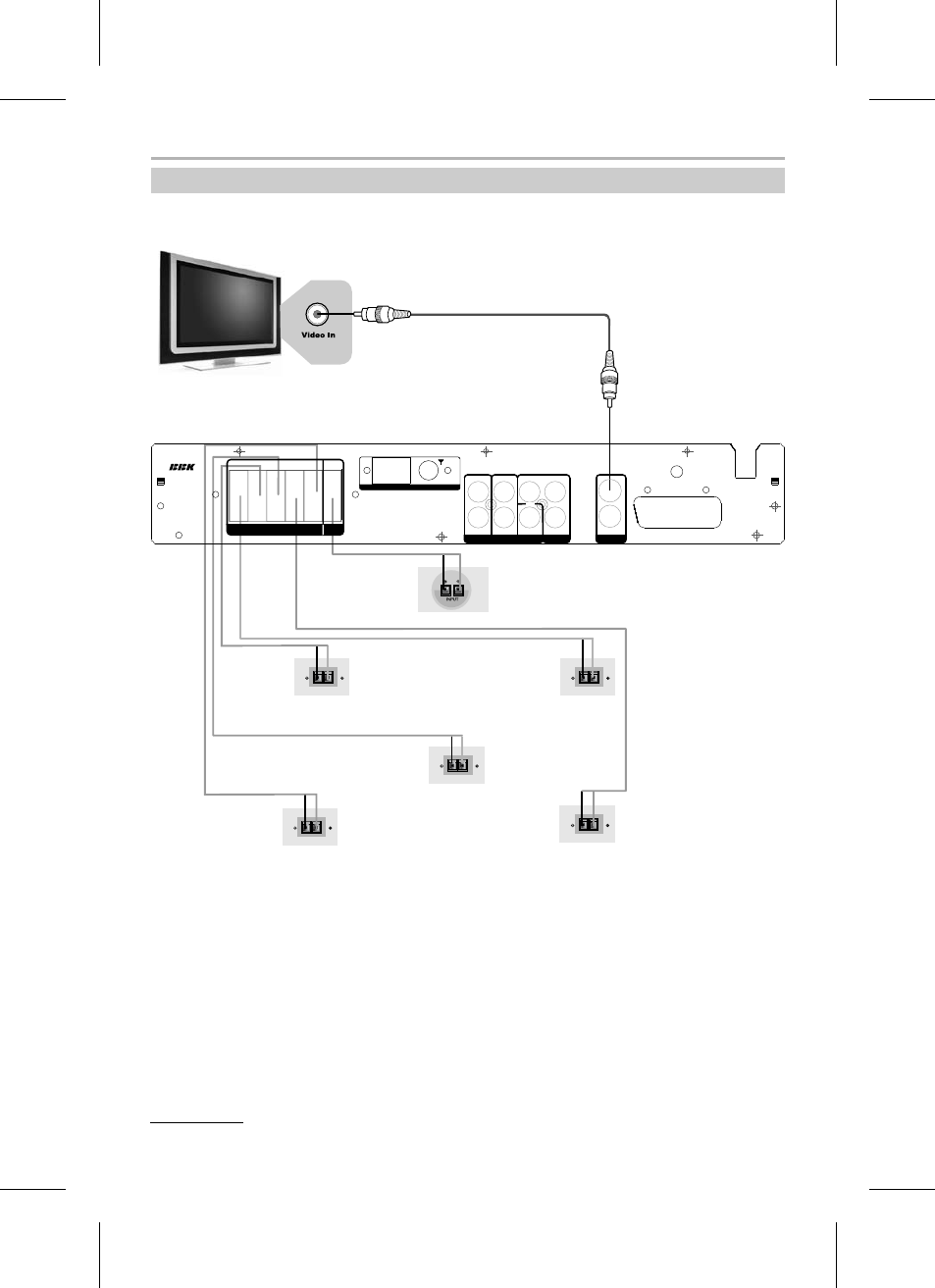

Подключение компонентов домашнего DVD−театра
ПОДКЛЮЧЕНИЕ
8
• Чтобы активировать все 6 громкоговорителей при воспроизведении дисков с аудиосопровождением
в формате 5.1CH, пожалуйста, установите конфигурацию 5.1CH в разделе настроек звука (см.стр.31).
ПРИМЕЧАНИЕ
• Во избежание повреждения компонентов домашнего кинотеатра подключайте к DVD−ресиверу только
акустическую систему, поставляемую в комплекте.
Задняя панель*
Видеокабель
Центральный
громкоговоритель
Левый фронтальный
громкоговоритель
Правый фронтальный
громкоговоритель
Левый громкоговоритель
окружающего звука
Правый громкоговоритель
окружающего звука
Сабвуфер
Перед началом подключения компонентов домашнего кинотеатра, убедитесь, что электропитание
отключено.
6~8 Ω
VIDEO OUT
S−VIDEO
VIDEO
VIDEO
AUDIO
Cb/Pb
R
AUX IN
MIX OUT
VIDEO OUT
L
R
L
Cr/Pr
Y
COAXIAL
AM
GND
FM
FRONT R
FRONT L
CENTRE
REAR L
REAR R
WOOFER
4~6 Ω
SCART OUTPUT (CVBS/RGB)
TUNER
* Расположение входных/выходных разъемов на задней панели для ресиверов серии DK11**SI.
